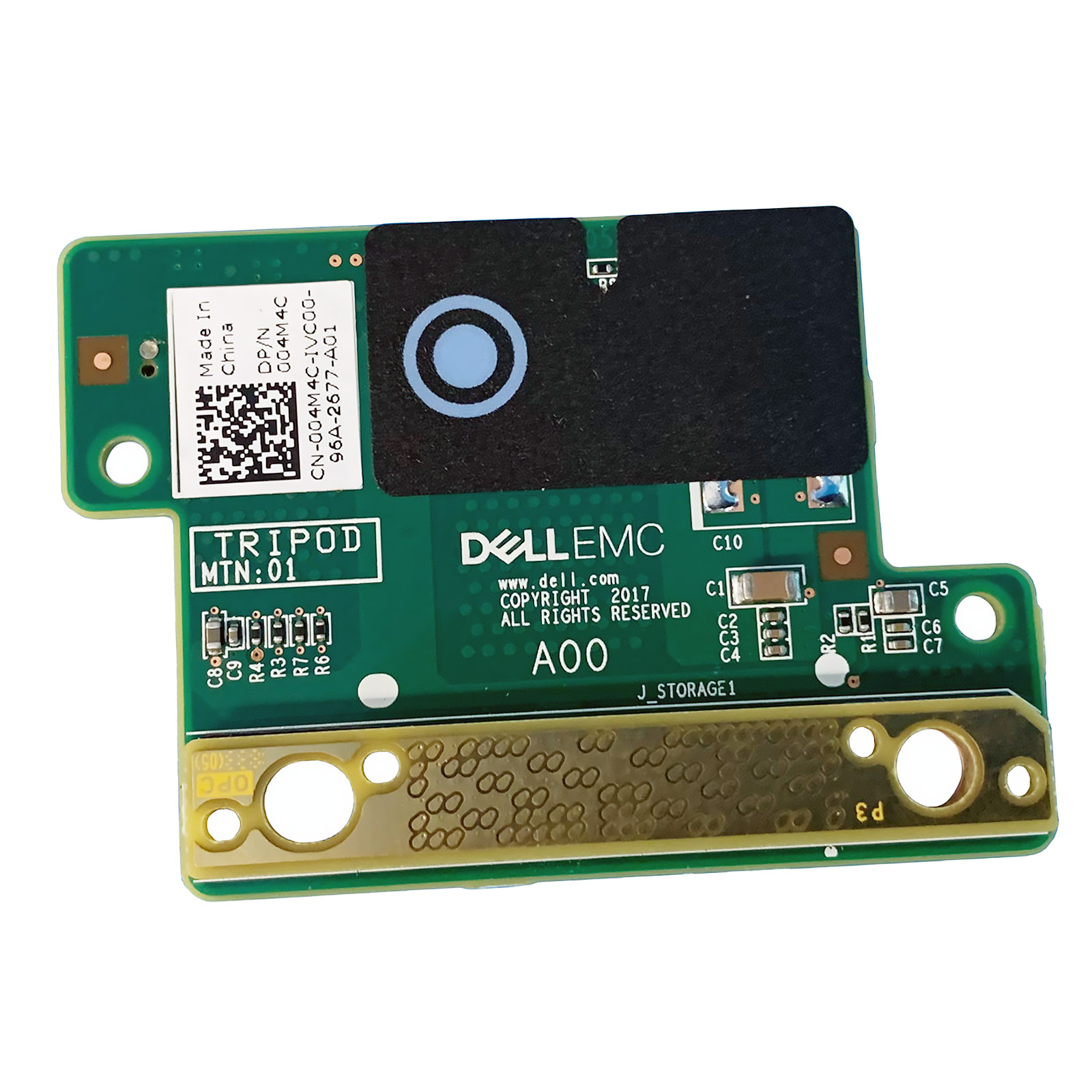

Контроллер Dell 04M4C, Mini PERC Interposer

Контроллер Dell 04M4C Mini PERC Interposer — это плата-адаптер, которая решает конкретную задачу: подключение внутренних накопителей к серверу через контроллер PERC. Модель 04M4C устанавливается в специальный разъём на материнской плате и обеспечивает корректную передачу данных между дисками и RAID-контроллером. По сути, это мост, который согласует интерфейсы и позволяет серверу видеть все установленные накопители.

Назначение и роль в серверной системе

Mini PERC Interposer необходим в тех случаях, когда стандартной распайки разъёмов на плате недостаточно для подключения всех дисковых корзин. Вместо того чтобы менять материнскую плату или использовать громоздкие внешние адаптеры, этот компонент интегрируется непосредственно в сервер. Он занимает минимум места и не требует дополнительного питания, так как получает энергию через разъём.

Основная функция — коммутация сигналов SAS/SATA. Контроллер передаёт данные от PERC к задней панели с дисками, сохраняя стабильность соединения даже при интенсивной нагрузке. Это особенно важно для конфигураций с большим количеством накопителей, где каждая линия должна работать без помех.

Как это работает

При установке плата вставляется в специальный слот на системной плате, который обычно расположен рядом с процессорными разъёмами. После подключения BIOS и контроллер PERC автоматически определяют наличие адаптера. Пользователю не нужно устанавливать дополнительные драйверы — система видит все диски, подключённые через interposer, как локальные.

Важно понимать, что данная плата не является RAID-контроллером. Она лишь расширяет физические возможности подключения. Сам массив дисков управляется основным контроллером PERC, который может быть установлен в отдельный слот. Такое разделение упрощает обслуживание и замену компонентов.

Применение и сценарии использования

Контроллер Dell 04M4C ориентирован на серверы, где требуется увеличить количество подключаемых дисков. Наиболее частый сценарий — модернизация хранилища в серверах Dell PowerEdge серий R720, R730 и их вариантах с индексом xd. Эти модели имеют до 24 отсеков для накопителей, и без interposer задействовать все отсеки не всегда возможно.

Подключение дополнительных дисковых полок

При использовании нескольких дисковых корзин внутри одного корпуса стандартных кабелей часто не хватает. Установка interposer позволяет задействовать внутренние порты, которые в противном случае остались бы неактивными. Это избавляет от необходимости прокладывать внешние кабели к отдельным корпусам и упрощает организацию серверной стойки.

Работа с PowerVault

Помимо серверов PowerEdge, плата совместима с системами хранения Dell PowerVault MD3220, MD3260, MD3420, MD3460. В этих системах она выполняет ту же функцию — согласование интерфейсов между контроллером и дисками. Использование оригинального компонента гарантирует стабильную работу всей системы хранения, особенно в условиях круглосуточной эксплуатации.

Апгрейд существующей системы

Если сервер был куплен в минимальной конфигурации, но со временем потребовалось расширить ёмкость, установка interposer — самый простой способ добавить дополнительные диски. Не потребуется менять шасси или блок питания. Достаточно установить плату в свободный разъём и подключить кабели к дисковым отсекам.

Технические характеристики

Ниже приведены основные параметры платы, которые необходимо учитывать при подборе оборудования.

• Тип: Mini PERC Interposer
• Интерфейс: SAS 12 Гбит/с, SATA 6 Гбит/с
• Разъём установки: специальный слот на материнской плате Dell
• Поддерживаемые режимы: RAID, JBOD (зависит от основного контроллера)
• Питание: от материнской платы, без дополнительного разъёма
• Артикул: 04M4C

Плата не имеет собственного процессора и не требует охлаждения. Она пассивная, поэтому в сервере не создаётся дополнительного шума и тепла. Рабочая температура соответствует стандартным условиям эксплуатации серверного оборудования.

Преимущества решения

Использование оригинального контроллера 04M4C обеспечивает ряд практических преимуществ. Прежде всего, это гарантированная совместимость с оборудованием Dell. Плата проходит проверку на заводе-изготовителе и полностью соответствует электрическим параметрам материнских плат PowerEdge.

• Простая установка: не требуется пайка или сложный инструмент.
• Стабильность работы: оригинальные компоненты реже выходят из строя.
• Экономия места: плата компактная и не мешает другим компонентам.
• Поддержка горячей замены дисков при использовании с соответствующим контроллером.

Ещё один плюс — сохранение заводской гарантии на сервер. При установке неоригинальных переходников часто возникают конфликты с программным обеспечением управления. Данный адаптер лишён таких проблем, так как он полностью идентичен тому, что устанавливается на заводе при сборке сервера.
