HP 631670-B21 raid-контроллер

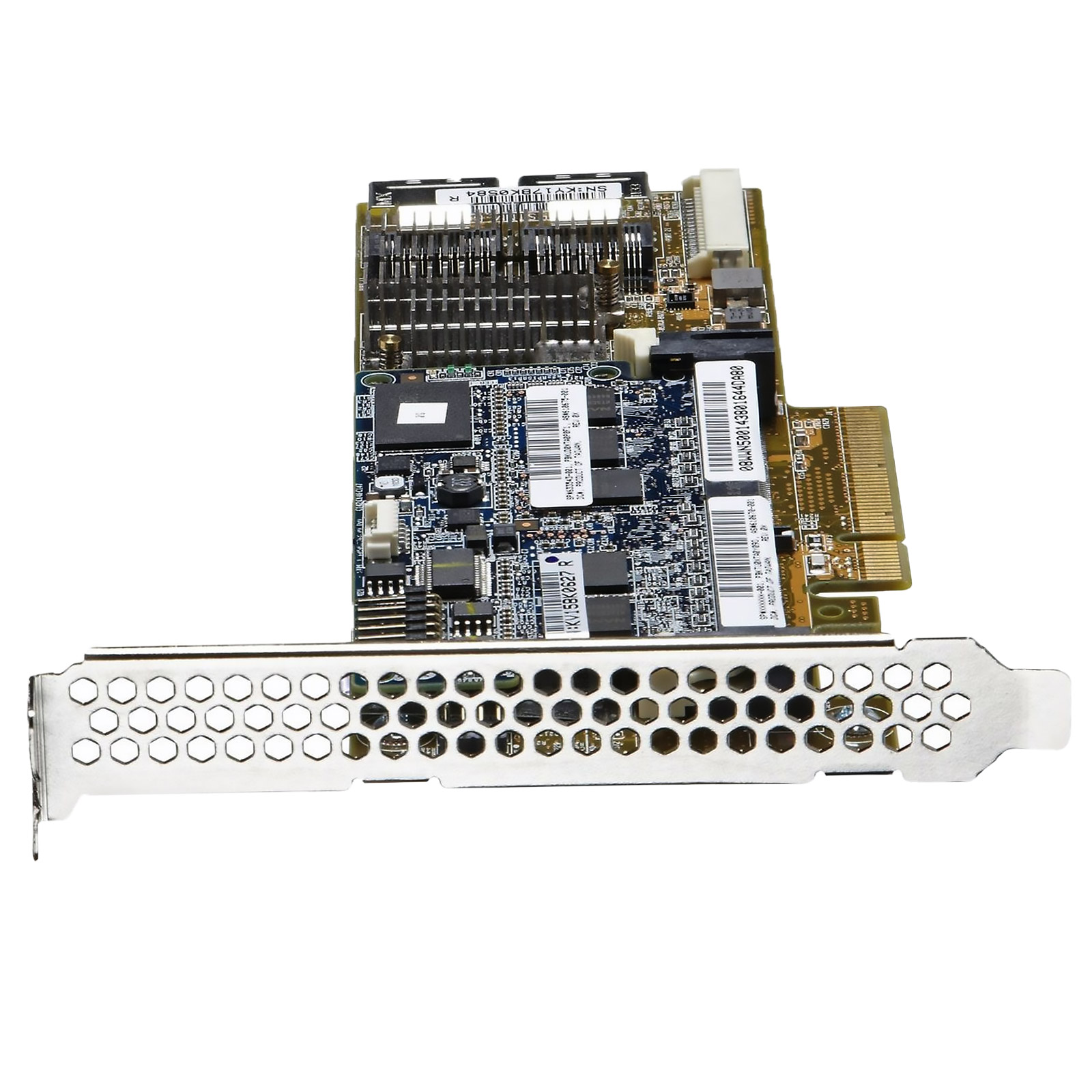

RAID-контроллер HPE 631670-B21 Smart Array P420 с кэшем 1 ГБ FBWC и двумя внутренними портами 6Gb/s SAS — это решение для серверов HP ProLiant поколения Gen8. Модель 631670-B21 устанавливается в слот PCIe 3.0 x8 и поддерживает до 64 дисков, что делает её подходящей для задач виртуализации, баз данных и файловых хранилищ. Контроллер построен на чипе LSI SAS2308 и работает с накопителями SAS и SATA.

Назначение и позиционирование

Smart Array P420 — это контроллер среднего уровня для серверов HP ProLiant Gen8. Он занимает промежуточное положение между начальными моделями серии B и флагманскими решениями P830. Основное отличие от младших версий — наличие кэша 1 ГБ с технологией Flash Backed Write Cache (FBWC) и поддержка уровней RAID 5, 6, 50 и 60.

Контроллер рассчитан на работу в составе серверов, где требуется надёжное хранение данных без потери производительности. Кэш с защитой от отключения питания сохраняет данные даже при внезапном пропадании электричества, что критично для транзакционных систем.

Ключевые особенности

Кэш с защитой Flash Backed Write Cache

Объём кэша составляет 1024 МБ. Технология FBWC использует флеш-память для сохранения данных кэша при отключении питания. В отличие от батарейного кэша (BBWC), здесь нет аккумулятора, который со временем теряет ёмкость. Данные сохраняются на энергонезависимую память и восстанавливаются после включения сервера.

Поддержка SSD-кэширования

Контроллер умеет использовать твердотельные накопители в качестве кэша для ускорения чтения с жёстких дисков. Это позволяет поднять производительность без полной замены дисковой подсистемы на SSD.

Широкий набор уровней RAID

Поддерживаются уровни 0, 1, 5, 6, 10, 50 и 60. Уровни 6 и 60 обеспечивают двойное резервирование, что важно для массивов с высокой ценностью данных. Уровни 50 и 60 работают с несколькими массивами и дают прирост скорости чтения.

Масштабирование до 64 дисков

К одному контроллеру можно подключить до 64 накопителей. Это достигается за счёт использования внешних корзин расширения и внутренних экспандеров. Такая ёмкость подходит для построения крупных массивов в пределах одного сервера.

Применение и сценарии использования

Контроллер 631670-B21 востребован в серверах HP ProLiant DL380p Gen8, DL360p Gen8 и ML350p Gen8. В этих платформах он часто используется как основной контроллер для дисковых массивов.

Виртуализация

При работе с гипервизорами важна стабильная скорость чтения и записи. Кэш 1 ГБ сглаживает пиковые нагрузки, а поддержка RAID 10 даёт нужную производительность для виртуальных машин.

Базы данных

Для СУБД подходит конфигурация с RAID 10 на SAS-дисках. Кэш FBWC сохраняет целостность транзакций при сбоях питания. Уровни RAID 6 и 60 используют там, где приоритет — сохранность данных, а не максимальная скорость.

Файловые хранилища

Для файловых серверов можно собрать массив RAID 5 или 6 из SATA-дисков большой ёмкости. Контроллер поддерживает оба типа накопителей, что упрощает подбор конфигурации под бюджет.

Технические характеристики

• Артикул: 631670-B21
• Модель: Smart Array P420
• Чип контроллера: LSI SAS2308
• Тип интерфейса: PCIe 3.0 x8
• Разрядность слота: x8
• Внешний интерфейс: 6Gb/s SAS
• Тип подключаемых накопителей: SAS/SATA
• Количество портов: 8
• Максимум подключаемых дисков: 64
• Объём кэша: 1024 МБ
• Технология кэширования: Flash Backed Cache
• Тип защиты кэша: FBWC (Flash Backed Write Cache)
• Поддержка SSD-кэширования: да
• Поддерживаемые уровни RAID: 0, 1, 5, 6, 10, 50, 60
• Форм-фактор: Low Profile
• Габариты: 24.13 × 5.72 × 19.05 см
• Вес нетто: 0.45 кг
• Гарантия: 12 месяцев

Совместимость

Контроллер работает с серверами HP ProLiant поколения Gen8. Список поддерживаемых моделей:

• HP ProLiant DL360p Gen8
• HP ProLiant DL380p Gen8
• HP ProLiant ML350p Gen8
• HP ProLiant DL560 Gen8
• HP ProLiant BL460c Gen8
• HP ProLiant BL465c Gen8
• HP ProLiant DL385p Gen8
• HP ProLiant ML310e Gen8
• HP ProLiant DL320e Gen8
• HP ProLiant ML350e Gen8
• HP ProLiant SL230s Gen8
• HP ProLiant SL250s Gen8
• HP ProLiant SL270s Gen8

Перед установкой стоит проверить наличие свободного слота PCIe 3.0 x8 и совместимость с текущей версией прошивки сервера.

Преимущества решения

• Кэш 1 ГБ с защитой FBWC сохраняет данные при отключении питания без использования батареи.
• Поддержка RAID 6 и 60 даёт двойное резервирование для критичных массивов.
• Установка в Low Profile слот не требует переходников в большинстве серверов Gen8.
• Данная модель работает с SAS и SATA, что упрощает подбор дисков.
• SSD-кэширование ускоряет чтение без полной замены накопителей.
