HPE 761880-001 raid-контроллер

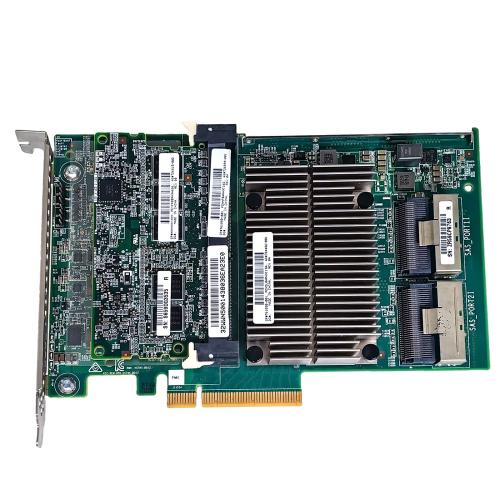

RAID-контроллер HP 761880-001 Smart Array P840 — это 16-портовый SAS-контроллер с интерфейсом PCIe 3.0 x8 и кэшем 4 ГБ с защитой FBWC. Модель 761880-001 рассчитана на серверы HP ProLiant и Apollo поколения Gen9 и поддерживает уровни RAID 0, 1, 5, 6, 10, 50 и 60. Он подходит для задач, где нужна высокая плотность дисков и предсказуемая работа под нагрузкой.

Назначение и позиционирование

Smart Array P840 — это флагманская модель в линейке контроллеров HP для серверов Gen9. Она занимает нишу между базовыми решениями с малым числом портов и внешними дисковыми массивами. Контроллер устанавливается в слот PCIe 3.0 x8 и обеспечивает подключение до 240 дисков через экспандеры. Это делает его актуальным для систем хранения, где важны масштабируемость и отказоустойчивость.

Чип LSI SAS3008 работает с накопителями SAS и SATA. Пропускная способность внешнего интерфейса достигает 12 Гбит/с на порт. Такой запас позволяет собирать массивы из быстрых SSD и традиционных HDD в одной конфигурации.

Применение и сценарии использования

Виртуализация и базы данных

Контроллер HP Smart Array P840 часто ставят в серверы под VMware, Hyper-V и СУБД. Кэш 4 ГБ сглаживает пиковые нагрузки на запись. Уровни RAID 10 и RAID 50 дают баланс между скоростью и защитой данных. Для кластеров с интенсивным обменом это критично.

Файловые хранилища и резервное копирование

Модель 761880-001 подходит для сборки массивов большой ёмкости. Поддержка до 240 дисков позволяет строить хранилища для бэкапов и архивов. Аппаратный RAID 6 и RAID 60 защищают данные при выходе из строя двух дисков одновременно.

Серверы базового уровня и филиалы

Контроллер совместим с популярными моделями ProLiant: DL360, DL380, DL560, DL580, ML350, а также с платформами XL и Apollo. Это упрощает унификацию парка оборудования в распределённых офисах.

Технические характеристики

• Артикул: 761880-001
• Модель: Smart Array P840
• Тип интерфейса: PCIe 3.0 x8
• Внешний интерфейс: 12Gb/s SAS
• Количество портов: 16
• Максимум подключаемых дисков: 240
• Объём кэша: 4096 МБ
• Технология кэширования: 4GB Flash Backed Cache
• Тип защиты кэша: FBWC (Flash Backed Write Cache)
• Поддержка SSD-кэширования: да
• Поддерживаемые уровни RAID: 0, 1, 5, 6, 10, 50, 60
• Тип подключаемых накопителей: SAS/SATA
• Чип контроллера: LSI SAS3008
• Форм-фактор: Full Height / Low Profile
• Габариты: 16.76 × 6.44 × 11.18 см
• Вес нетто: 0.54 кг
• Гарантия: 12 месяцев

Преимущества решения

• Кэш 4 ГБ с защитой FBWC сохраняет данные при отключении питания — это снижает риск потери транзакций.
• 16 портов и поддержка экспандеров дают запас по количеству дисков без замены контроллера.
• Аппаратные уровни RAID 5, 6, 50 и 60 разгружают процессор сервера.
• Поддержка SSD-кэширования ускоряет работу приложений с частыми операциями чтения.
• Совместимость с широкой линейкой серверов HP Gen9 упрощает модернизацию.
• Установка в слот x8 не требует специальных riser-карт в большинстве корпусов.

Совместимость

Контроллер работает со следующими платформами HP:

• HP ProLiant DL360 Gen9
• HP ProLiant DL380 Gen9
• HP ProLiant DL560 Gen9
• HP ProLiant DL580 Gen9
• HP ProLiant ML350 Gen9
• HP ProLiant XL230a Gen9
• HP ProLiant XL250a Gen9
• HP Apollo 2000 Gen9
• HP Apollo 4000 Gen9

Установка и обслуживание

Монтаж занимает немного времени: контроллер вставляется в слот PCIe 3.0 x8 и фиксируется винтом. Поставляется в двух форм-факторах — Full Height и Low Profile, что позволяет ставить его как в стоечные, так и в башенные серверы. Настройка массивов выполняется через утилиту HP Smart Storage Administrator. Прошивка обновляется из-под Windows или Linux без остановки работы сервера.

Для охлаждения используется штатный обдув корпуса. Отдельный радиатор справляется с теплом чипа LSI SAS3008 при нормальной вентиляции. Кэш-модуль оснащён резервной батареей или суперконденсатором — это зависит от ревизии платы.
