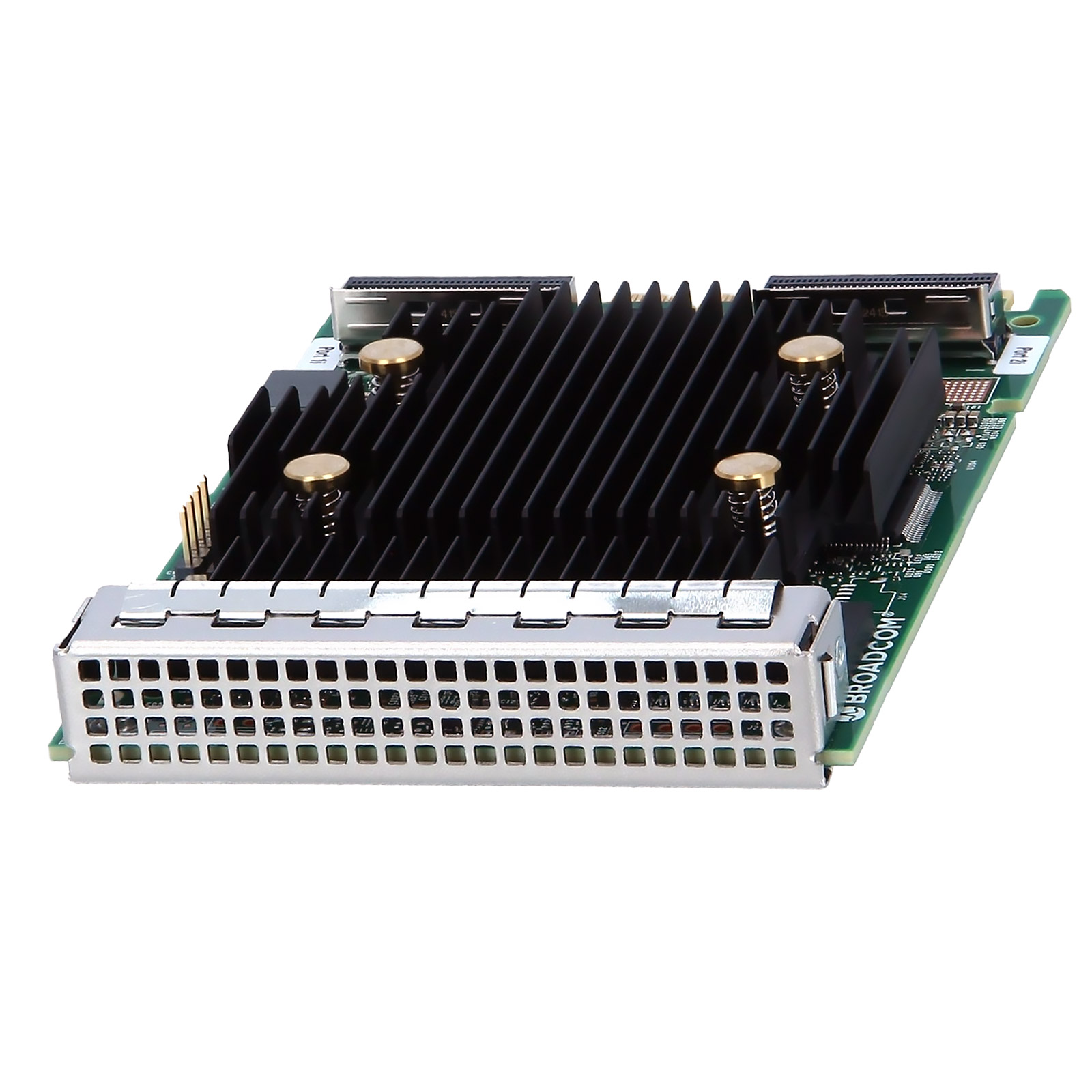

HPE P47789-B21 raid-контроллер

RAID-контроллер HPE P47789-B21 MR216i-o Gen11 в формате OCP NIC 3.0 закрывает задачи подключения большого числа накопителей в серверах ProLiant 11-го поколения. Модель P47789-B21 рассчитана на 16 портов и работает с дисками SAS, SATA и NVMe без привязки к одному типу носителя. Это удобно, когда в одном шасси нужно собрать массив из разных по назначению накопителей — быстрых SSD под базы данных и ёмких HDD под архивы.

Общее описание

Контроллер построен на чипе Broadcom MegaRAID (Aero) и подключается через слот PCIe 4.0 x8. Форм-фактор OCP NIC 3.0 означает установку в специальный разъём на системной плате, а не в стандартный слот расширения. За счёт этого карта не занимает место в корпусе и не перекрывает другие платы.

Устройство работает в HBA-режиме: кэш на борту отсутствует, а уровни RAID 0, 1, 5 и 10 реализуются программно или средствами операционной системы. Такой подход упрощает конфигурацию и снижает задержки, поскольку данные не проходят через промежуточный буфер. Для сценариев с программными массивами это часто предпочтительнее аппаратного кэша.

Поддерживаются накопители SAS 12 Гбит/с, SATA 6 Гбит/с и NVMe PCIe 4.0. Один и тот же порт может работать с разными типами дисков, что даёт гибкость при сборке хранилища. Кстати, контроллер не имеет собственной защиты кэша — это логично, так как кэш как таковой отсутствует.

Применение и сценарии использования

Виртуализация и базы данных

В серверах под виртуальные машины важна предсказуемая работа дисковой подсистемы. Контроллер P47789-B21 позволяет подключить до 16 накопителей и собрать массив под нужды гипервизора. NVMe-диски дают высокую скорость случайных операций, а SAS-накопители обеспечивают стабильность при длительной нагрузке.

Файловые хранилища и архивы

Для задач хранения больших объёмов данных подойдут SATA HDD. Контроллер поддерживает их наравне с быстрыми носителями, поэтому в одном сервере можно сочетать разные типы дисков. Это упрощает масштабирование без замены аппаратной части.

Серверы общего назначения

Форм-фактор OCP NIC 3.0 востребован в компактных серверах, где каждый слот на счету. Установка в выделенный разъём освобождает место для сетевых карт и других модулей.

Технические характеристики

• Артикул: P47789-B21
• Модель: HPE MR216i-o Gen11
• Чип контроллера: Broadcom MegaRAID (Aero)
• Форм-фактор: OCP NIC 3.0
• Внешний интерфейс: OCP NIC 3.0 (PCIe 4.0 x8)
• Разрядность слота: PCIe 4.0 x8
• Количество портов: 16
• Максимум подключаемых устройств: 16 дисков
• Интерфейсы накопителей: SAS 12 Гбит/с, SATA 6 Гбит/с, NVMe PCIe 4.0
• Типы накопителей: SAS HDD/SSD, SATA HDD/SSD, NVMe SSD
• Уровни RAID: 0, 1, 5, 10
• Объём кэша: нет (HBA-режим)
• Технология кэширования: нет (HBA-режим)
• Защита кэша: нет
• Поддержка SSD-кэширования: нет
• Совместимость: HPE ProLiant DL320 Gen11, DL360 Gen11, DL380 Gen11, DL560 Gen11, ML350 Gen11
• Гарантия: 12 месяцев

Совместимость

Контроллер протестирован с серверами HPE ProLiant 11-го поколения: DL320, DL360, DL380, DL560 и ML350. Список охватывает как стоечные модели, так и башенный ML350. Перед установкой стоит свериться с QuickSpecs производителя — ссылка указана в документации на карту.

Работа с NVMe PCIe 4.0 требует соответствующей поддержки со стороны системной платы и backplane. В серверах Gen11 эта возможность реализована штатно.

Преимущества решения

• 16 портов в компактном формате OCP — не занимает слот расширения.
• Поддержка трёх типов интерфейсов: SAS, SATA и NVMe в одном устройстве.
• Режим HBA снижает задержки и упрощает настройку массивов.
• Чип Broadcom MegaRAID (Aero) обеспечивает стабильную работу под нагрузкой.
• Совместимость с широкой линейкой серверов HPE ProLiant Gen11.
• Гарантия 12 месяцев от производителя.
