KYOCERA 302K094253 плата
Артикул:
302K094253
Характеристики
Производитель
KYOCERA
Тип:
Плата
Назначение
PARTS LVU MAIN 200 SP
Вид запасной части
Плата
Все характеристики
27 694.73 руб.
Мало
-
+
В корзину
Рассчитать доставку
Сайт не является публичной офертой. Цены, доступность и комплектации товаров менеджер уточнит после оформления заказа.
Описание

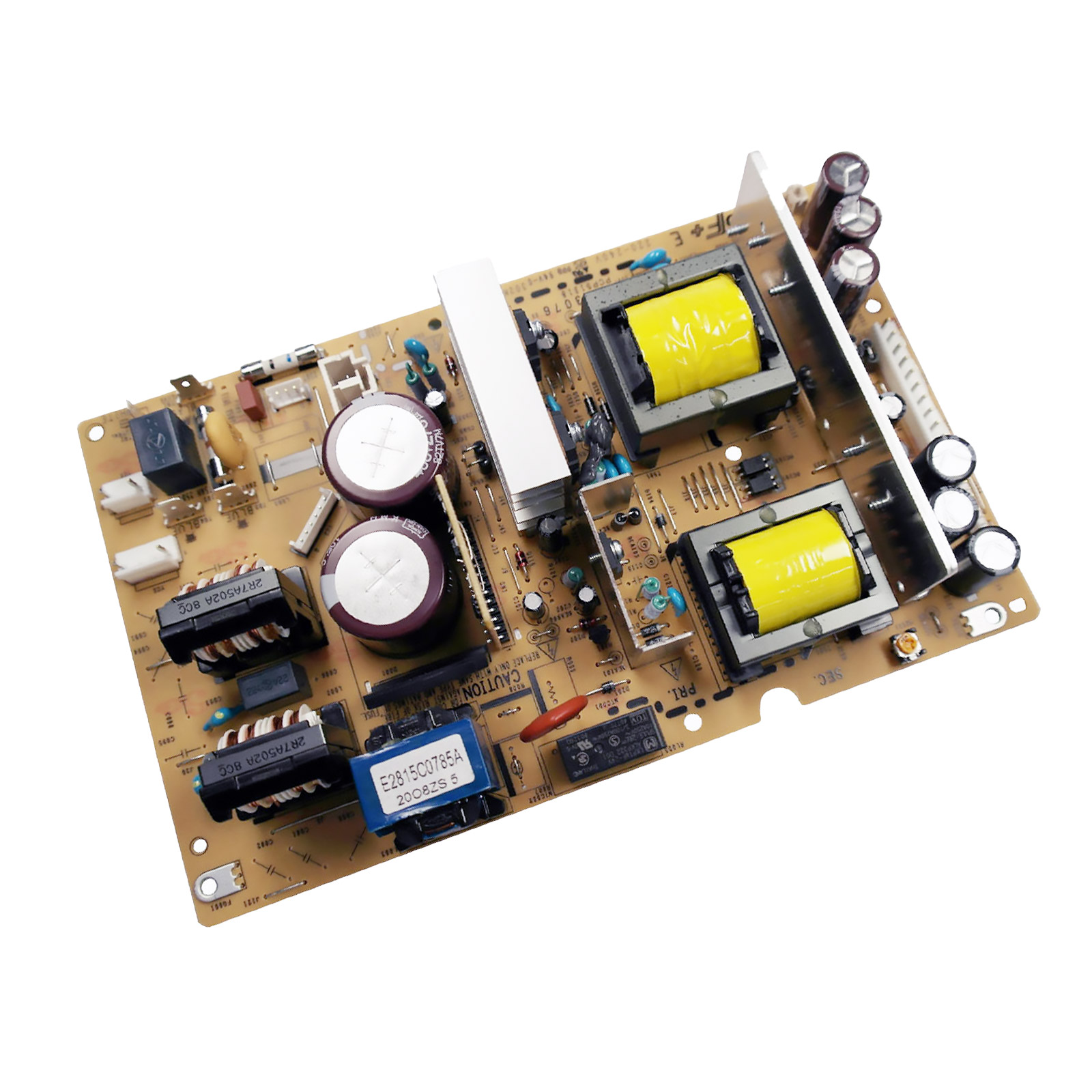

Плата Kyocera 302K094253 (LVU MAIN 200 SP) — оригинальный контроллер управления лазерным сканирующим блоком (LSU) для монохромных МФУ Kyocera. Артикул 302K094253 отвечает за формирование видеосигнала и синхронизацию вращения полигонального зеркала. Замена требуется при ошибках «C2000», «C2010» (неисправность LSU), отсутствии изображения на отпечатках или неравномерной плотности печати.
Применение и сценарии использования
Ремонт лазерного блока
Если МФУ печатает белые листы или с полосами по вертикали, но тонер есть — причина часто в плате 302K094253, которая не управляет лазером. Диагностируется ошибками «C2000»–«C2020».
Замена после скачков напряжения
Плата 302K094253 чувствительна к перепадам в сети. При отсутствии стабилизатора она выходит из строя первой — МФУ не запускается или выдаёт ошибку LSU.
Восстановление после залития тонером
При разгерметизации картриджа тонер может попасть на плату, вызывая короткое замыкание. Замена 302K094253 — единственное решение.
Технические характеристики
- Артикул: 302K094253
- Тип детали: Плата LVU MAIN 200 SP
- Назначение: управление лазерным сканирующим блоком (LSU)
- Интерфейсы: 5-контактный разъём для полигонального двигателя, 4-контактный для лазерного диода
- Совместимость: Данные отсутствуют в открытых источниках; уточняйте по каталогу Kyocera для конкретной модели.
- Напряжение питания: 3,3 В и 5 В.
Комплектация и установка
Стандартная комплектация: плата 302K094253, экранирующая накладка с винтами.
Рекомендации по замене
Снимите лазерный блок LSU, открутите защитный экран, отсоедините шлейфы. Установите новую плату 302K094253, зафиксируйте экран. При монтаже избегайте касания лазерного диода и зеркал.
Интеграция с инфраструктурой
После установки платы требуется калибровка LSU через сервисную утилиту Kyocera (режим U099).
Преимущества решения
- Оригинальная деталь: гарантирует стабильную работу лазерного блока.
- Восстановление качества печати: устраняет пропуски и неравномерность.
- Лёгкая замена: не требует пайки, только аккуратное обращение с разъёмами.
- Защита от статики: экранирующая накладка предотвращает наводки.
Вопросы и ответы
Как диагностировать неисправность платы 302K094253?
Коды ошибок C2000-C2020 на дисплее МФУ, отсутствие свечения лазера (проверяется камерой смартфона), неравномерная плотность печати.
Подходит ли плата 302K094253 для замены 302K094250?
Да, артикулы 302K094250, 302K094251, 302K094252, 302K094253 взаимозаменяемы — это разные ревизии одной платы LVU MAIN 200 SP.
Можно ли отремонтировать плату 302K094253 самостоятельно?
Ремонт возможен только в сервисном центре (замена драйвера лазера или полигонального контроллера). В домашних условиях — только замена.
Гарантия на плату LVU MAIN 200 SP?
12 месяцев. Гарантия не распространяется на повреждения от статического электричества или залития тонером.
Нужна ли калибровка после замены 302K094253?
Да, обязательно. Через сервисный режим выполните регулировку лазера (настройка светодиодного тока и синхронизации).
