Dell 071-000-518 блок питания для сервера

Блок питания EMC 071-000-518: 400W для VNX5100/5300

EMC 071-000-518 — это ключевой модуль питания и охлаждения мощностью 400 Вт, используемый в популярных системах хранения данных (СХД) серии EMC VNX первого поколения (VNX5100, VNX5300, VNX5500). Этот компонент часто называют "Power Supply / Cooling Module", так как он выполняет двойную функцию: обеспечивает электропитание компонентов дисковой полки (DAE) или процессорного шасси (DPE) и одновременно отвечает за отвод тепла благодаря мощным встроенным вентиляторам.

В типовой конфигурации шасси VNX высотой 3U (на 15 дисков 3.5" или 25 дисков 2.5") устанавливается два таких модуля (слева и справа) для обеспечения полного резервирования. Выход из строя одного модуля 071-000-518 не приводит к остановке системы: второй модуль берет на себя всю электрическую нагрузку и увеличивает обороты вентиляторов для компенсации потери воздушного потока. Это обеспечивает высокую доступность данных (High Availability).

Блок питания 071-000-518 является оригинальной запчастью EMC, прошедшей строгую валидацию. Он оснащен интеллектуальной системой управления, которая интегрируется с операционной средой VNX OE (Operating Environment). Это позволяет администраторам Storage-систем отслеживать напряжение, ток, температуру и статус вентиляторов через интерфейс Unisphere.

Основные характеристики

• Мощность: 400 Вт
• Функционал: Питание + Охлаждение (Integrated Cooling Fans)
• Входное напряжение: 100–240 В AC
• Совместимость: EMC VNX5100, VNX5300, VNX5500, VNX5700, VNX7500 (DAE/DPE)
• Форм-фактор: Модуль для 3U шасси (15x3.5" или 25x2.5")
• Горячая замена: Да

Детальное описание

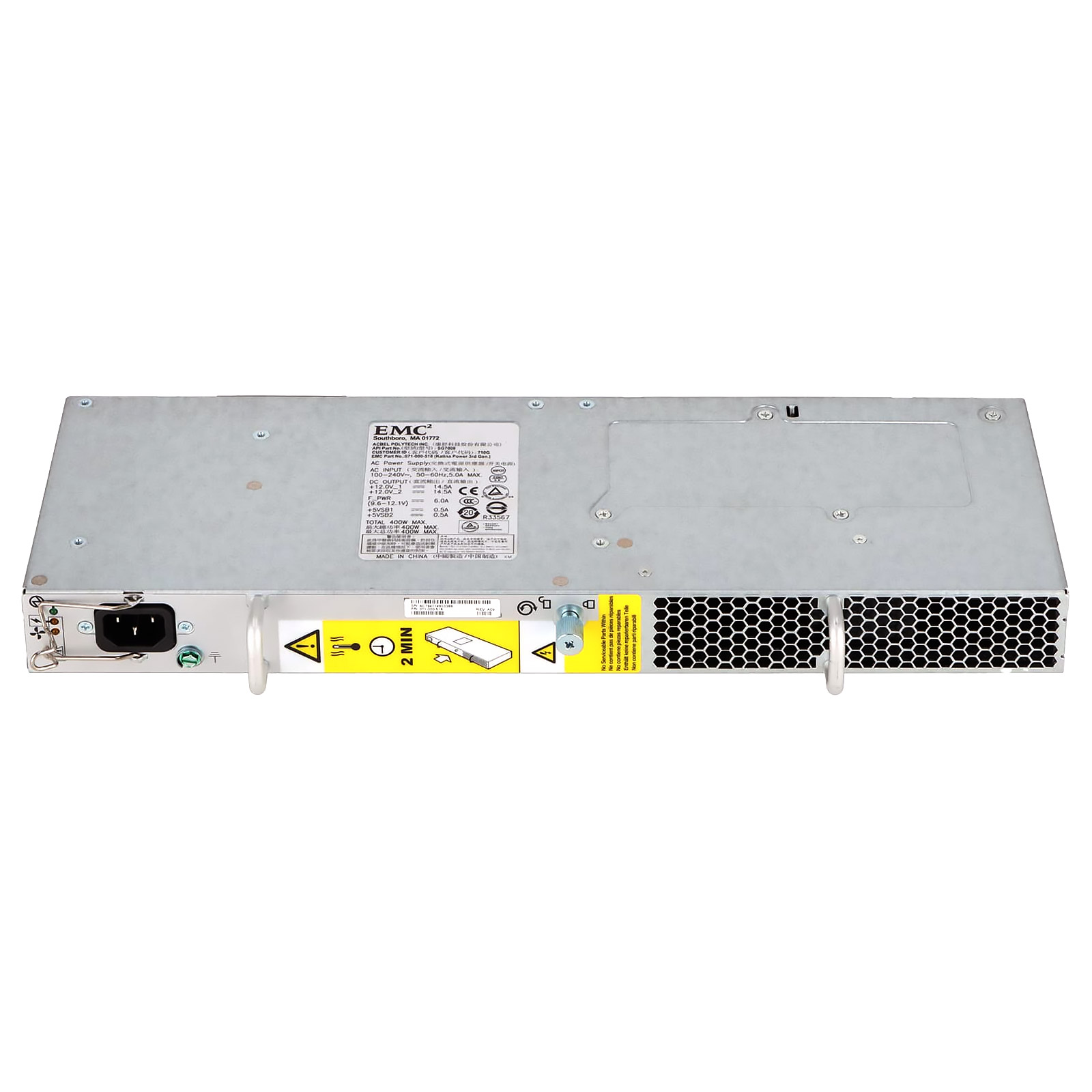

Модуль 071-000-518 имеет характерный "Г-образный" или прямоугольный профиль (в зависимости от ревизии шасси) и массивную ручку для извлечения. На лицевой панели расположены:

• Разъем питания IEC C14.
• Фиксатор для кабеля питания (резиновый или пластиковый хомут).
• Два светодиода: AC (зеленый — входное напряжение в норме) и Fault (янтарный — ошибка питания или вентилятора).

Внутри корпуса модуля находятся два высокопроизводительных вентилятора (Blower style), которые создают мощный воздушный поток, протягивающий воздух через корзину с дисками спереди назад. Такая конструкция "2-в-1" позволяет сэкономить место внутри шасси и упростить обслуживание: при выходе из строя вентилятора меняется весь модуль целиком, что быстрее и проще, чем замена отдельных вентиляторов.

Технические параметры

• Парт-номера: 071-000-518, 071-000-529 (аналог), 071-000-528
• Входной ток: 100-240V ~ 6.0A-3.0A
• Частота: 50-60 Hz
• Выходное напряжение: +12V, +5Vsb
• Уровень шума: Варьируется (Smart Fan Control)
• Сертификация: UL, CSA, VDE, CE

Применение и совместимость

Данный блок широко используется во всей линейке VNX1 и некоторых моделях CLARiiON CX4 (последние поколения полок):

• VNX5100 / VNX5300: Основной блок питания для DPE (Disk Processor Enclosure).
• VNX5500 / VNX5700 / VNX7500: Блок питания для полок расширения DAE (Disk Array Enclosure) на 15 или 25 дисков.

Внимание: Не подходит для полок высокой плотности (60 дисков), там используются другие модули (например, 1300W).

Преимущества

• Интеграция: Единый модуль для питания и климата.
• Надежность EMC: Проверенная временем архитектура для Mission Critical задач.
• Простота диагностики: Индикация на задней панели позволяет быстро найти проблемный узел.
• Защита инвестиций: Возможность продлить жизнь СХД заменой изношенных блоков.
