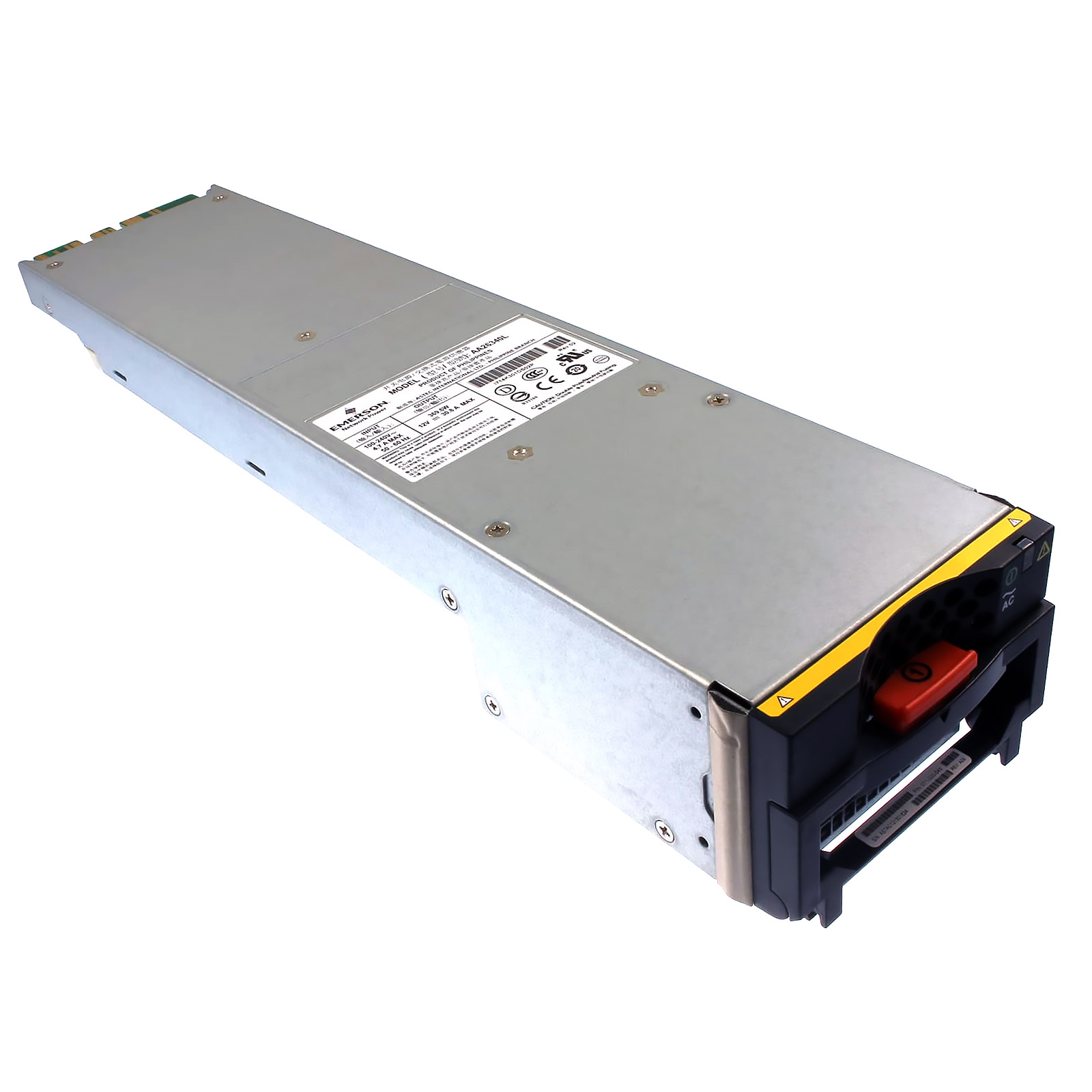

Блок питания EMC 071-000-543: 400W с охлаждением для VNX

EMC 071-000-543 — это комбинированный модуль питания и охлаждения (Power & Cooling Module) мощностью 400 Вт, предназначенный для использования в системах хранения данных EMC VNX Series и CLARiiON CX4. Данный блок является усовершенствованной версией стандартных модулей питания для дисковых полок (DAE), обеспечивая повышенную эффективность (80 PLUS Silver) и надежность.

Модуль 071-000-543 критически важен для поддержания работоспособности дискового массива, так как он не только снабжает энергией жесткие диски и контроллеры LCC (Link Control Cards), но и является единственным средством отвода тепла из корпуса DAE. В каждом шасси устанавливается пара таких модулей для обеспечения избыточности по схеме 1+1. При отказе одного из блоков, второй автоматически принимает на себя полную нагрузку, гарантируя сохранность данных и непрерывность доступа.

Блок питания оснащен встроенными датчиками, которые непрерывно передают телеметрию на Storage Processors. Администратор может видеть скорость вращения каждого из двух внутренних вентиляторов, температуру входящего воздуха и потребляемую мощность. Это позволяет проактивно выявлять потенциальные проблемы до их возникновения.

Основные характеристики

• Мощность: 400 Вт
• Назначение: Питание и активное охлаждение DAE
• Входное напряжение: 100–240 В AC (Universal Input)
• Совместимость: VNX5100, VNX5300, VNX5500, CX4-120, CX4-240
• Охлаждение: 2 встроенных вентилятора (Dual Blower)
• Эффективность: 80 PLUS Silver

Детальное описание

Конструктивно модуль 071-000-543 выполнен в прочном металлическом корпусе, экранирующем электромагнитные помехи. На задней панели находятся:

• Трехконтактный разъем питания IEC320-C14.
• Металлическая скоба-фиксатор для кабеля питания.
• Три LED-индикатора: Power In (наличие сети), Power Out (нормальная работа выхода), Fault (ошибка).
• Эргономичная пластиковая ручка с замком-фиксатором.

Особое внимание уделено системе охлаждения. Вентиляторы в блоке 071-000-543 работают по принципу "вытягивания" (Pull), забирая горячий воздух от дисков и выбрасывая его назад в горячий коридор ЦОД. Они имеют независимое управление PWM (широтно-импульсной модуляцией), что позволяет системе гибко реагировать на повышение температуры отдельных зон шасси.

Технические параметры

• Модель OEM: AcBel API1M04 (или аналогичная от Delta)
• Парт-номера: 071-000-543, 071-000-542, 071-000-503 (взаимозаменяемые в рамках серии)
• Выходные линии: +12V (32A), +5Vsb (2.0A)
• Входная частота: 47–63 Гц
• Рабочая температура: +10°C ... +40°C (стандарт ASHRAE для ЦОД)
• Вес: ~2.0 кг

Применение и совместимость

Модуль совместим с широким спектром оборудования EMC:

• VNX Series (Gen 1 & Gen 2): DAE 3U 15x3.5" (3.5 inch disks), DAE 3U 25x2.5" (2.5 inch disks).
• CLARiiON CX4 Series: Последние ревизии полок DAE3P и DAE4P.
• Celerra NS Series: NS-120, NS-480 (в части дисковых полок).

Не подходит для блоков резервного питания (SPS), которые имеют похожий форм-фактор, но другое назначение (батареи).

Преимущества

• Двойная функция: Экономия места за счет объединения PSU и Fan Tray.
• Энергоэффективность: Сертификат Silver снижает потери энергии.
• Интеллектуальный контроль: Полная интеграция с Unisphere Service Manager (USM).
• Горячая замена: Обслуживание без простоя.
