Dell 071-000-569-03 блок питания для сервера

Блок питания EMC 071-000-569-03: 1080W для систем VMAX

EMC 071-000-569-03 — это высокопроизводительный блок питания переменного тока мощностью 1080 Вт (в некоторых спецификациях указывается как 1100 Вт), предназначенный для использования в флагманских системах хранения данных EMC Symmetrix VMAX и VMAXe. Данный компонент является частью критической инфраструктуры корпоративного класса (High-End Storage), обеспечивая питание для высокоплотных дисковых массивов (Matrix Interface Board Enclosures) и системных движков (Engines), управляющих петабайтами данных.

Блок питания разработан для работы в составе системы с полным дублированием (N+1 или 2N). В шасси VMAX обычно используется несколько таких блоков, объединенных в единую шину питания. Это позволяет системе пережить отказ не только одного блока, но и целой группы вводов питания (PDU), что соответствует требованиям Tier 4 дата-центров.

Модуль 071-000-569-03 отличается исключительной стабильностью выходного напряжения 12В, что критично для работы высокоскоростных интерфейсов и чувствительной электроники VMAX. Он оснащен встроенными средствами диагностики и защиты, которые интегрированы с сервисным процессором (Service Processor) массива, позволяя инженерам EMC удаленно диагностировать состояние электропитания.

Основные характеристики

• Мощность: 1080 Вт / 1100 Вт
• Назначение: Питание компонентов VMAX Series
• Входное напряжение: 100–240 В AC
• Выходное напряжение: +12 V
• Горячая замена: Да
• Статус: Refurbished / Service Part

Детальное описание

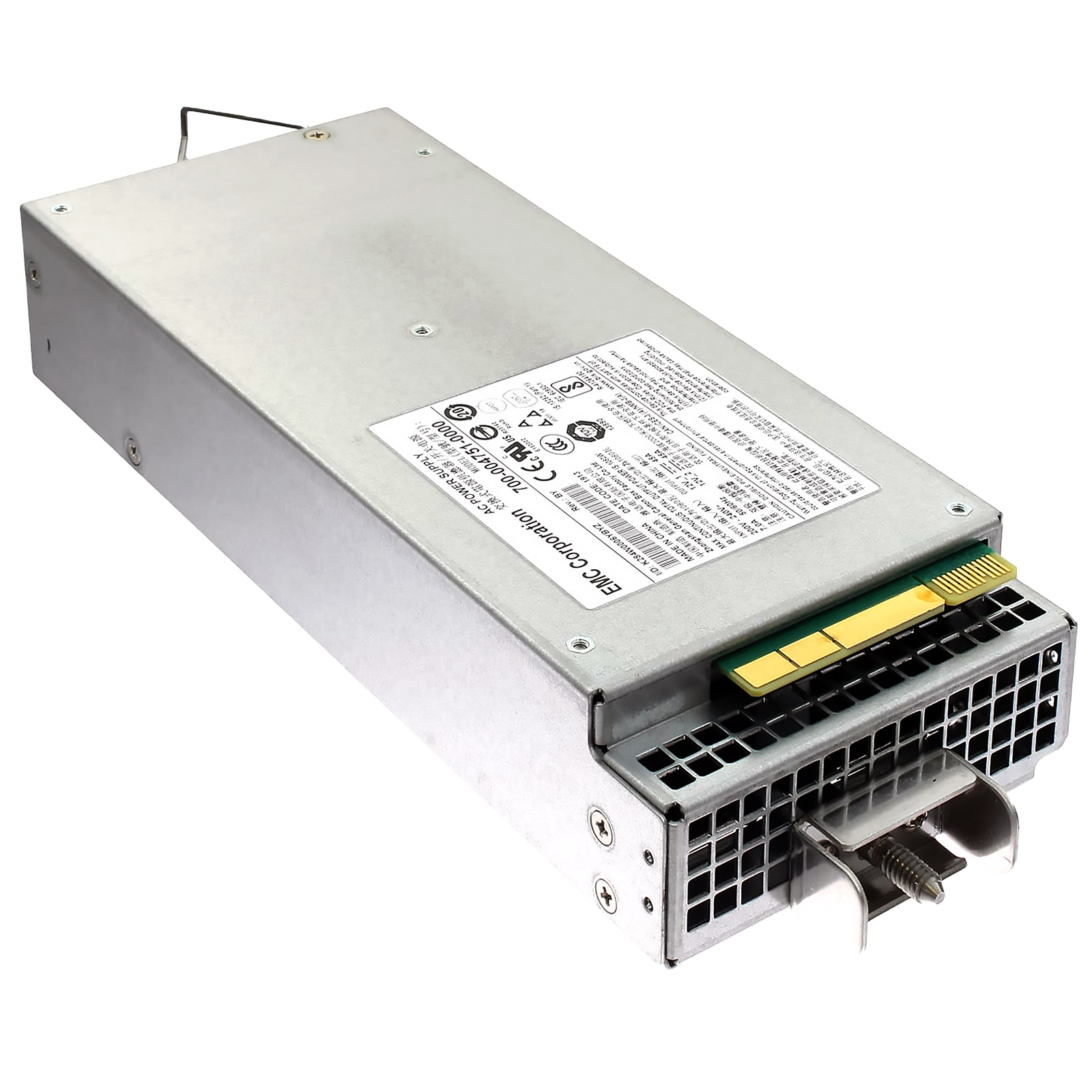

Блок питания выполнен в форм-факторе Slim Module для плотной упаковки в шасси VMAX. На лицевой панели расположены:

• Сетевой разъем AC (IEC C14 или C20 в зависимости от ревизии шасси).
• Тумблер (в некоторых версиях) или автоматическое включение.
• Три светодиодных индикатора статуса (Input, Output, Fault).
• Механизм фиксации с ручкой для безопасного извлечения.

Внутренняя компоновка включает мощные радиаторы и эффективные вентиляторы, так как блок работает под постоянной высокой нагрузкой. Схемотехника обеспечивает минимальные пульсации тока и высокий КПД (обычно >90%), что важно для снижения тепловой нагрузки на систему кондиционирования ЦОД.

Технические параметры

• Парт-номера: 071-000-569-03, 071-000-569, 700-004751-0000
• Максимальный выходной ток: ~90 А (при 12В)
• Входная частота: 50/60 Гц
• Рабочая температура: 10°C - 35°C
• Защита: Thermal, Overvoltage, Overcurrent
• Вес: ~2.5 кг

Применение и совместимость

Блок питания используется в различных компонентах архитектуры VMAX:

• EMC Symmetrix VMAX 10K / 20K / 40K: Питание дисковых полок (DAE) и системных блоков.
• EMC VMAXe: Entry-level версия системы VMAX.
• System Bay / Drive Bay: Используется в стандартных 19" стойках EMC.

Преимущества

• High-End надежность: Компонент для систем с доступностью 99.9999%.
• Мощность: Запас по току для любых конфигураций дисков.
• Интеграция: Полный мониторинг через SymmWin / Unisphere.
• Безопасность: Защита данных от сбоев питания.
