Блок питания Hitachi 3272170-A: 360W для AMS200

Hitachi 3272170-A (также известный под OEM-моделью AcBel PPD5002-2) — это специализированный блок питания переменного тока мощностью 360 Вт, разработанный для дисковых массивов (СХД) Hitachi AMS200 (Adaptable Modular Storage). Данный компонент является критически важным для обеспечения надежного электропитания контроллеров и жестких дисков системы хранения, гарантируя сохранность данных и непрерывность доступа к ним.

Блок питания 3272170-A поддерживает горячую замену (Hot Swap), что позволяет производить обслуживание СХД без остановки сервисов. В шасси AMS200 обычно устанавливается два таких модуля для обеспечения полного резервирования (1+1). При выходе из строя одного блока, второй автоматически берет на себя всю нагрузку. Модуль оснащен собственной системой охлаждения (встроенный вентилятор), которая также участвует в общей схеме терморегуляции полки.

Устройство произведено компанией AcBel Polytech — известным OEM-поставщиком высококачественных решений питания. Блок питания обеспечивает стабильные выходные напряжения +5В и +12В, необходимые для питания цифровой логики контроллеров и механических приводов жестких дисков соответственно.

Основные характеристики

• Мощность: 360 Вт (Nominal)
• Модель OEM: AcBel PPD5002-2
• Входное напряжение: 100–240 В AC (Auto-ranging)
• Выходные напряжения: +5V, +12V
• Совместимость: Hitachi AMS200, AMS500, HDS WMS100
• Тип: Hot-Swap PSU

Детальное описание

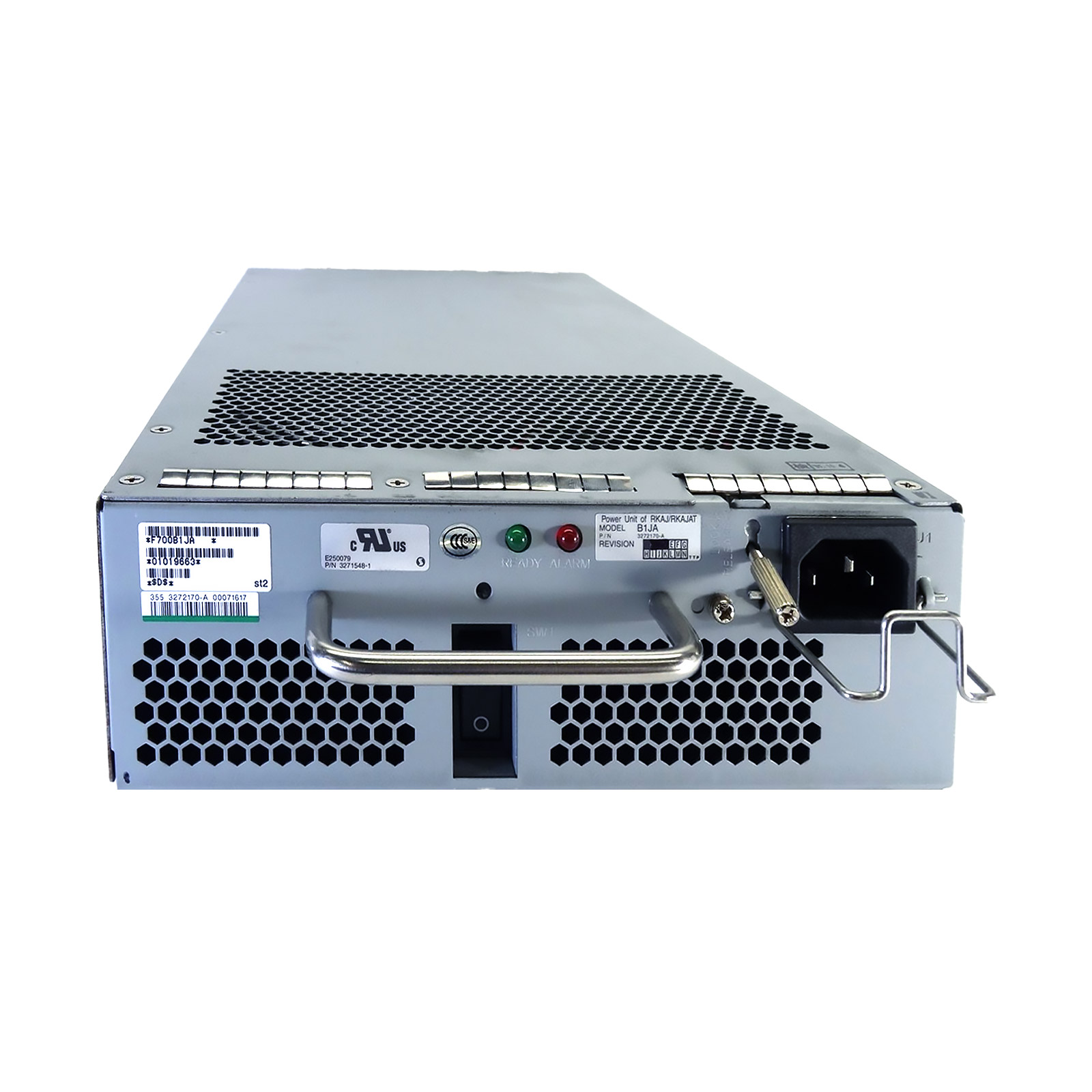

Физически блок питания 3272170-A представляет собой металлический модуль, устанавливаемый в заднюю часть шасси СХД. На лицевой панели модуля расположены:

• Разъем питания IEC C13 (вход).
• Вентиляционная решетка для выдува горячего воздуха.
• Ручка для фиксации и извлечения модуля.
• Светодиодный индикатор статуса (LED), сигнализирующий о наличии входного напряжения и исправности выхода.

Внутренняя схема блока включает активный корректор коэффициента мощности (PFC) и многоуровневую защиту от перегрузок по току и напряжению. Блок питания рассчитан на длительную эксплуатацию в режиме 24/7 при температуре окружающей среды до 40°C.

Технические параметры

• Входной ток: 6.9 А (100В) / 3.4 А (240В)
• Выходной ток +5V: Высокоамперная линия для логики
• Выходной ток +12V: Высокоамперная линия для дисков
• Частота: 50/60 Гц
• Охлаждение: Встроенный вентилятор
• Вес: ~1.8 кг

Применение и совместимость

Блок питания используется в системах хранения данных Hitachi Data Systems (HDS) предыдущих поколений:

• Hitachi AMS200: Модульная система хранения среднего уровня.
• Hitachi AMS500: Расширенная версия системы.
• Hitachi WMS100: Workgroup Modular Storage.

Также может встречаться в OEM-версиях этих массивов от других вендоров (например, HP StorageWorks или Sun Microsystems), где используется аналогичное шасси.

Преимущества

• Оригинальная запчасть: Гарантия полной электрической и механической совместимости.
• Надежность: Проверенная временем конструкция от AcBel.
• Простота обслуживания: Замена без инструментов за несколько секунд.
• Защита данных: Стабильное питание предотвращает сбои кэш-памяти и дисков.
