Блок питания Hitachi DF-F700-B1JA: для дисковых полок 9500V/RKAJ

Hitachi DF-F700-B1JA (F700B1JA) — это специализированный блок питания, предназначенный для использования в классических системах хранения данных Hitachi Data Systems (HDS), в частности, в дисковых полках расширения серии DF700-RKAJ и массивах Thunder 9500V Series. Эти надежные системы, хотя и относятся к предыдущим поколениям (Legacy), до сих пор эксплуатируются во многих организациях для архивного хранения данных благодаря своей исключительной долговечности.

Блок питания DF-F700-B1JA обеспечивает преобразование входного переменного тока в постоянный ток, необходимый для питания объединительной платы (Backplane), контроллеров полки (ENC) и установленных жестких дисков (HDD). Модуль спроектирован с учетом требований к отказоустойчивости: в каждом шасси RKAJ устанавливается два таких блока для обеспечения дублирования питания. Поддержка горячей замены (Hot Swap) позволяет менять неисправный блок без выключения дискового массива и прерывания доступа к данным.

Модуль оснащен собственной интегрированной системой охлаждения, которая состоит из высокопроизводительных вентиляторов. Таким образом, блок питания выполняет двойную функцию: снабжает систему энергией и отводит тепло от работающих жестких дисков, поддерживая оптимальный температурный режим внутри корпуса.

Основные характеристики

• Модель: DF-F700-B1JA
• Назначение: Питание дисковых полок (Expansion Enclosure)
• Входное напряжение: 100–240 В AC
• Совместимость: Hitachi 9500V, DF700-RKAJ, DF700-RKAJAT
• Охлаждение: Активное (встроенные вентиляторы)
• Тип: Hot-Pluggable

Детальное описание

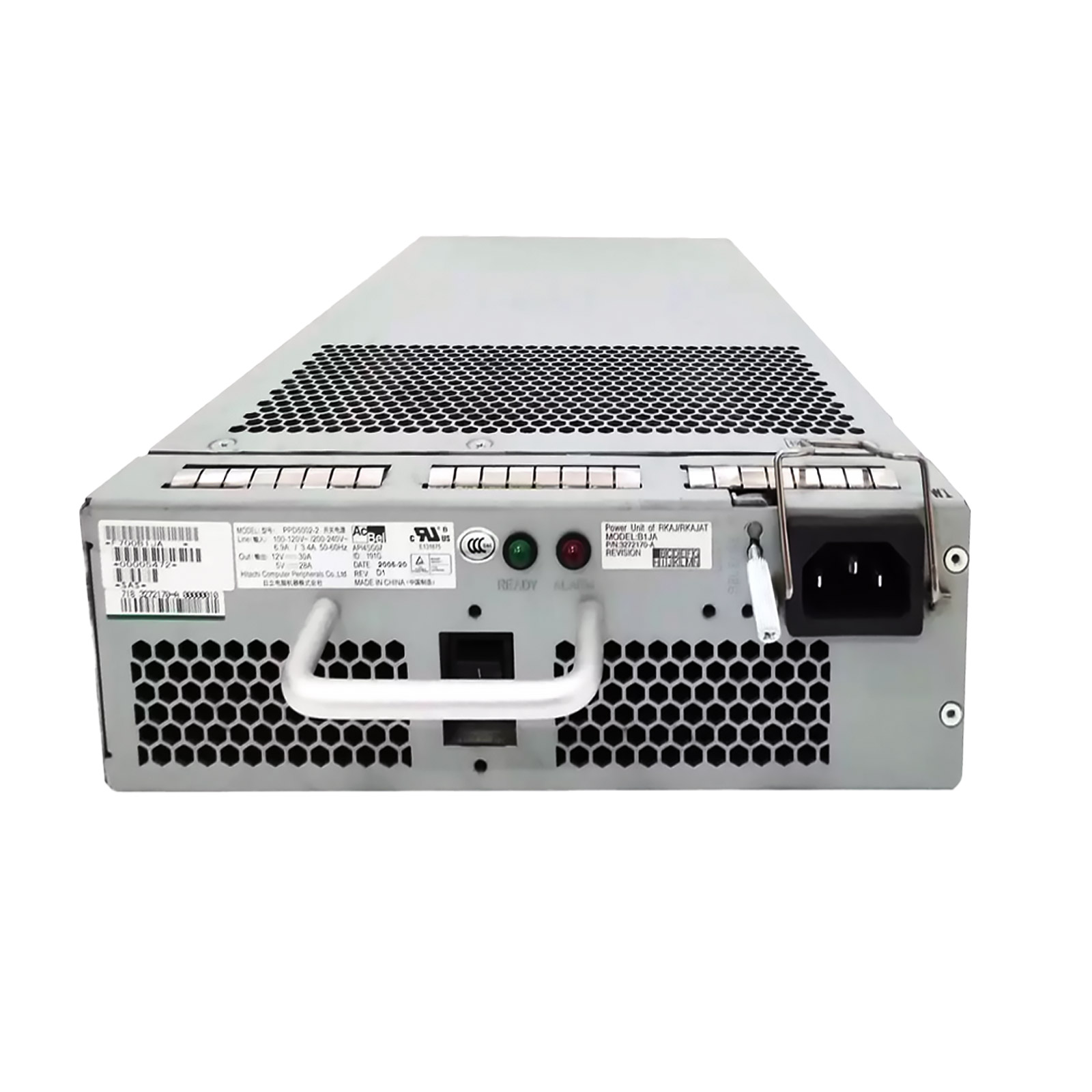

Блок питания DF-F700-B1JA выполнен в виде массивного металлического "картриджа", который вставляется в заднюю часть дисковой полки. На внешней панели расположены:

• Стандартный разъем питания IEC C14.
• Механический тумблер включения/выключения (Power Switch), что удобно для сервисного обслуживания.
• Светодиодные индикаторы (LED) состояния: AC IN (наличие сети), DC OUT (нормальная работа выхода), ALARM (ошибка вентилятора или перегрев).
• Прочная металлическая ручка для транспортировки и установки.

Внутренняя компоновка блока отличается высокой плотностью монтажа и использованием компонентов промышленного класса. Система защиты включает предохранители на входе, схемы защиты от перенапряжения (OVP) и короткого замыкания (SCP). Блок питания также мониторит скорость вращения собственных вентиляторов и передает эту информацию контроллеру СХД.

Технические параметры

• Входная частота: 50/60 Гц
• Входной ток: 4.0 - 2.0 А
• Выходные напряжения: +5V, +12V (основные линии)
• Рабочая температура: 5°C - 40°C
• Вес: ~2.3 кг (5 lbs)
• Состояние: Обычно доступен как Refurbished

Применение и совместимость

Данный блок питания является специфичным компонентом для оборудования Hitachi:

• Hitachi Thunder 9500V Series: Массивы начального и среднего уровня (9530V, 9570V, 9580V).
• DF700-RKAJ: Полка расширения на 15 дисков (SATA/FC).
• OEM-версии: HP StorageWorks XP (некоторые модели), Sun StorEdge 9900 (младшие модели на базе Hitachi).

Преимущества

• Двойная функциональность: Питание + Охлаждение в одном модуле.
• Высокая надежность: Разработан для непрерывной работы годами.
• Удобство диагностики: Аппаратные индикаторы и выключатель.
• Безопасность: Полная гальваническая развязка.
