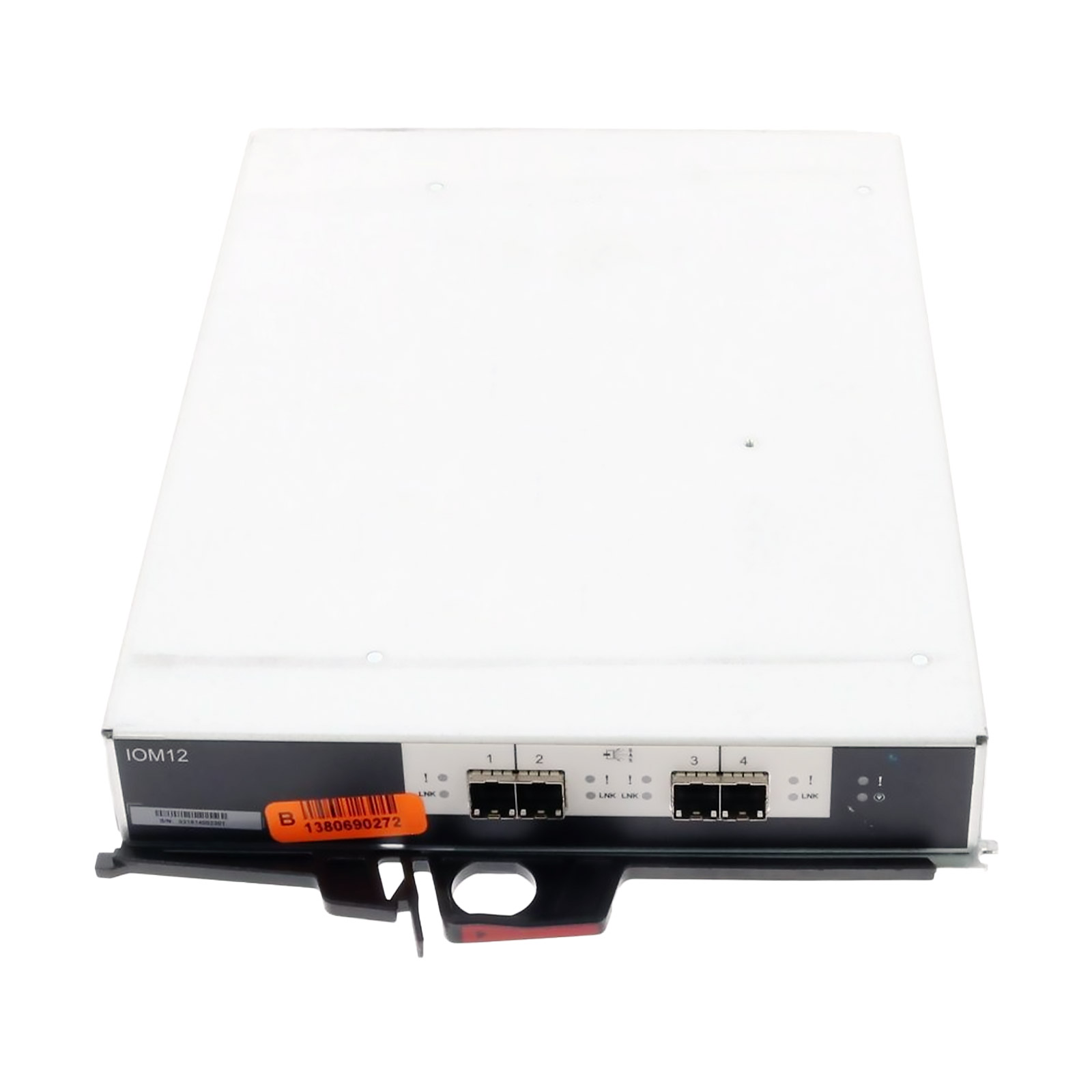

Контроллер системы хранения NetApp X5720B IOM12 12Гбс Controller
Артикул:
X5720B
Характеристики
Производитель
NetApp
Дополнительно
Модель: IOM12B; Интерфейс IN: MiniSAS HD; Интерфейс OUT: MiniSAS HD; Скорость: 12 Гбит/с; Портов: 4; OEM P/N: 111-05057; Альтернативный P/N: E-X5720B-0E-C, SP-5720B; Мин. версия ONTAP: 9.0
Вид запасной части
Модуль ввода/вывода дисковых полок (IOM)
Назначение
Модуль ввода/вывода IOM12B для управления SAS-соединением в дисковых полках NetApp DS212C и DS224C
Все характеристики
14 793.31 руб./шт
Мало
-
+
В корзину
Купить в 1 клик
Рассчитать доставку
Сайт не является публичной офертой. Цены, доступность и комплектации товаров менеджер уточнит после оформления заказа.
Описание
NetApp X5720B — модуль ввода/вывода IOM12B (Input/Output Module) для дисковых полок NetApp DS212C и DS224C с интерфейсом SAS 12Gb/s. Компонент обеспечивает высокоскоростное подключение полки к контроллерам NetApp FAS и AFF через разъёмы MiniSAS HD (SFF-8644), поддерживает мультипатинг для отказоустойчивости и совместим с NetApp ONTAP версии 9.0 и выше. В каждой полке установлены два модуля IOM12B для обеспечения резервирования пути ввода/вывода.
Применение и сценарии использования
Замена IOM в дисковых полках NetApp DS212C/DS224C
Модуль X5720B применяется при аварийной или плановой замене IOM в эксплуатируемых полках NetApp. Горячая замена выполняется без остановки системы хранения при условии, что второй IOM в полке исправен. После замены ONTAP автоматически инициализирует новый модуль и восстанавливает мультипатинг.
Поддержание отказоустойчивости SAS-инфраструктуры
В конфигурации HA-pair контроллеров NetApp каждая дисковая полка подключается к обоим контроллерам через два IOM. При отказе одного IOM второй сохраняет доступ к дискам. X5720B позволяет оперативно восстановить резервирование SAS-пути без плановых окон обслуживания.
Хранение в качестве ЗИП в парке NetApp
Унификация IOM12B в полках DS212C и DS224C позволяет держать единый запасной модуль для всех совместимых полок. Наличие X5720B на складе критично для организаций с контрактами поддержки NetApp, требующими MTTR менее 4 часов.
Технические характеристики
- Артикул: X5720B
- Производитель: NetApp
- Тип: I/O Module IOM12B (Input/Output Module)
- Интерфейс: SAS 12Gb/s (MiniSAS HD / SFF-8644)
- Количество портов: 4 (2 IN + 2 OUT)
- Максимальная скорость: 12 Гбит/с
- Совместимые полки: NetApp DS212C, DS224C, DS460C
- Минимальная версия ONTAP: 9.0
- Горячая замена: Да
- OEM P/N: 111-05057
- Альтернативный P/N: E-X5720B-0E-C, SP-5720B
- Гарантия: 12 месяцев
Комплектация и установка
Стандартная комплектация: IOM-модуль X5720B.
Рекомендации по замене
Перед заменой подтвердите через ONTAP System Manager или CLI («storage disk show», «storage shelf show»), что второй IOM в полке работоспособен и все диски доступны через него. Затем выполните плавное отключение заменяемого IOM командой «storage shelf iom offline», извлеките модуль, установите X5720B и верните порт онлайн. ONTAP автоматически обновит прошивку нового модуля до актуальной версии.
Интеграция с инфраструктурой
Совместимость: NetApp DS212C; NetApp DS224C; NetApp DS460C; контроллеры FAS/AFF с поддержкой SAS 12G; ONTAP 9.0 и выше.
Преимущества решения
- Скорость 12Gb/s: пропускная способность вдвое выше предыдущего поколения IOM6 (6Gb/s), что устраняет узкое место в SAS-бэкенде.
- Мультипатинг: два IOM в полке обеспечивают два независимых пути ввода/вывода к каждому диску.
- Горячая замена: модуль заменяется без остановки массива при исправном втором IOM.
- Автообновление прошивки: ONTAP управляет прошивками IOM централизованно через NDU (Non-Disruptive Upgrade).
- Широкая совместимость: один X5720B подходит для полок DS212C, DS224C и DS460C.
Вопросы и ответы
Для каких полок NetApp подходит модуль X5720B?
X5720B (IOM12B) совместим с полками NetApp DS212C (12 дисков LFF), DS224C (24 диска SFF) и DS460C (60 дисков LFF). Минимальная версия ONTAP для поддержки IOM12B — 9.0.
В чём разница между X5720A (IOM12) и X5720B (IOM12B)?
IOM12B является обновлённой ревизией IOM12 с улучшенными компонентами. Оба модуля имеют одинаковые характеристики (4 порта MiniSAS HD, 12Gb/s) и совместимы с одними и теми же полками. Поколение B отличается незначительными конструктивными улучшениями для надёжности.
Можно ли использовать модуль X5720B в полках для более старых контроллеров NetApp FAS?
Модуль совместим с контроллерами FAS/AFF, поддерживающими DS212C, DS224C и DS460C в ONTAP 9.x. Для точной проверки совместимости с вашей моделью контроллера используйте NetApp Interoperability Matrix Tool (IMT) на сайте NetApp.
Как обновить прошивку модуля NetApp X5720B?
Прошивка IOM обновляется автоматически через механизм SP/BMC в ONTAP при загрузке нового пакета прошивок. Также можно принудительно запустить обновление командой «storage firmware download» в ONTAP CLI.
Сколько дисков управляет один модуль X5720B в полке DS224C?
Каждый IOM12B управляет половиной дисков полки: в DS224C один IOM контролирует 12 дисков. Оба IOM вместе образуют активный-активный путь ко всем 24 дискам, обеспечивая мультипатинг.
