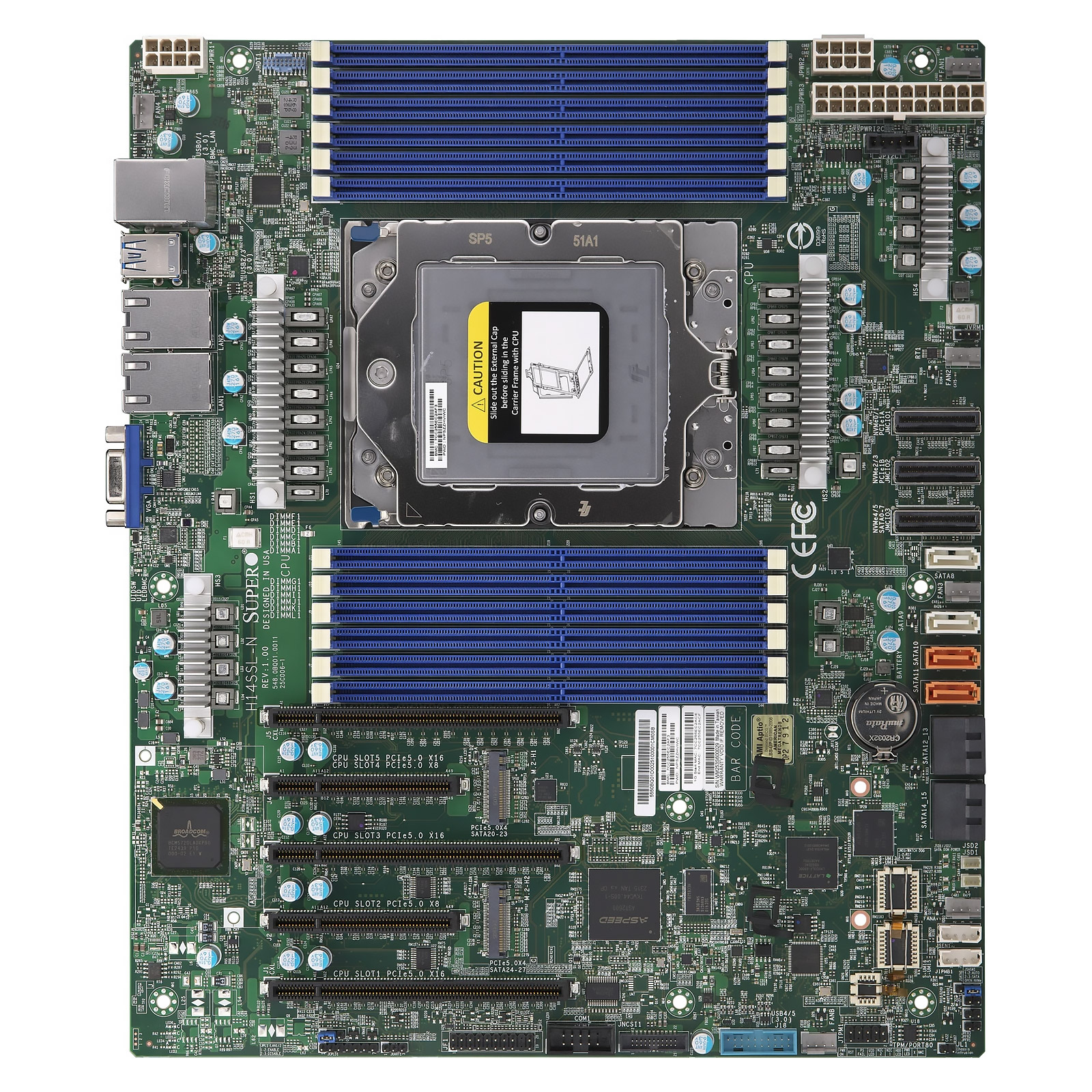

Материнская плата SuperMicro MBD-H14SSL-N-B

Серверная материнская плата Supermicro MBD-H14SSL-N-B в формате E-ATX — основа для производительного сервера на базе процессоров AMD EPYC 9004 (Socket SP5). Эта модель MBD-H14SSL-N-B ориентирована на задачи, где нужны большие объёмы оперативной памяти и обилие быстрых линий PCIe 5.0: виртуализация, базы данных, высокопроизводительные вычисления. Плата поддерживает до 3 ТБ памяти DDR5 ECC RDIMM, что открывает широкие возможности для консолидации нагрузок.

Ключевые особенности

Плата использует чипсет, интегрированный прямо в процессор, поэтому набор логики не ограничивает количество линий PCIe. Установлено двенадцать слотов DIMM, поддерживается память DDR5 RDIMM и 3DS RDIMM с коррекцией ошибок ECC. Кстати, для работы с 3DS-модулями потребуется процессор с поддержкой этого типа памяти, что стоит учитывать при сборке системы.

Слоты расширения — это пять полноценных PCIe 5.0 x16 и два PCIe 5.0 x8. Они позволяют установить несколько ускорителей вычислений, сетевых карт 100 Гбит/с или NVMe-контроллеров. Также есть один разъём M.2 c интерфейсом PCIe 5.0 для сверхбыстрого накопителя, например, для кэш-хранилища или системного диска.

Для сетевых подключений предусмотрено два порта 10GbE на контроллере Broadcom BCM57416. Этого достаточно для большинства сценариев, а при необходимости можно установить дополнительные сетевые карты в свободные слоты. Отдельный порт 1GbE предназначен для служебного трафика IPMI/BMC.

Применение и сценарии использования

Основное назначение платы — двухпроцессорные (или однопроцессорные) серверы, работающие с плотными вычислительными нагрузками. Благодаря 12 каналам памяти и большому числу линий PCIe 5.0, материнская плата MBD-H14SSL-N-B хорошо подходит для платформ виртуализации VMware vSphere или Proxmox VE. На ней можно запускать десятки виртуальных машин, не испытывая нехватки ресурсов.

Базы данных и аналитика

Поддержка 3 ТБ оперативной памяти и быстрых NVMe-дисков делает плату пригодной для систем управления базами данных (СУБД). Большие объёмы RAM позволяют держать значительную часть данных в кэше, а линии PCIe 5.0 обеспечивают высокую пропускную способность для дисковых массивов. Это сокращает время отклика запросов и ускоряет выполнение аналитических отчётов.

Вычисления на GPU

Пять слотов PCIe 5.0 x16 с достаточным расстоянием между ними позволяют устанавливать несколько графических ускорителей NVIDIA или AMD. Это востребовано в задачах машинного обучения, рендеринга и научных расчётов. Питание слотов организовано корректно, при использовании мощных карт рекомендуется продумать охлаждение внутри корпуса.

Корпоративная инфраструктура

Встроенные порты 10GbE пригодятся для подключения к высокоскоростным сетям хранения данных (SAN) или для агрегации трафика. Наличие IPMI позволяет удалённо управлять сервером, мониторить температуру и напряжение, а также переустанавливать ОС через удалённую консоль. Это упрощает администрирование парка серверов.

Технические характеристики

• Производитель: Supermicro
• Модель: MBD-H14SSL-N-B
• Тип: серверная материнская плата
• Форм-фактор: E-ATX (305 × 330 мм)
• Сокет: AMD SP5 (совместим с EPYC 9004)
• Чипсет: AMD SP5 (интегрирован в CPU)
• Тип памяти: DDR5 RDIMM / 3DS RDIMM ECC
• Количество слотов памяти: 12
• Максимальный объём памяти: 3 ТБ
• Слоты расширения: 5 × PCIe 5.0 x16, 2 × PCIe 5.0 x8, 1 × M.2 PCIe 5.0
• Сетевые контроллеры: 2 × 10GbE (Broadcom BCM57416), 1 × 1GbE (IPMI/BMC)
• Порты SATA: 8 × SATA III (6 Гбит/с)
• Разъёмы питания: 24-pin ATX + 2 × 8-pin EPS CPU
• Вес нетто: 2,5 кг
• Гарантия: 12 месяцев
• Артикул: MBD-H14SSL-N-B

Преимущества решения

Главное преимущество данной модели — широкие возможности для наращивания ресурсов. Двенадцать слотов памяти позволяют устанавливать модули большого объёма без перехода на дорогие LRDIMM. Поддержка 3DS RDIMM даёт гибкость при конфигурировании сервера под конкретные задачи.

Пять слотов PCIe 5.0 x16 — это готовность к будущим ускорителям и сетевым картам. Пропускной способности шины PCIe 5.0 хватает для самых быстрых NVMe-дисков, которые выдают более 14 ГБ/с. Накопитель, установленный в разъём M.2, может работать на полной скорости без потери производительности.

Стоит отметить и наличие двух портов 10GbE. Это избавляет от покупки отдельной сетевой карты для большинства применений. Отдельный порт 1GbE для IPMI позволяет не занимать основные каналы связи служебным трафиком.

Плата Supermicro славится стабильностью работы и качеством компонентной базы. Используются только проверенные твердотельные конденсаторы и надёжные разъёмы, рассчитанные на длительный срок службы. Это снижает риск отказов и сокращает время простоя сервера.
