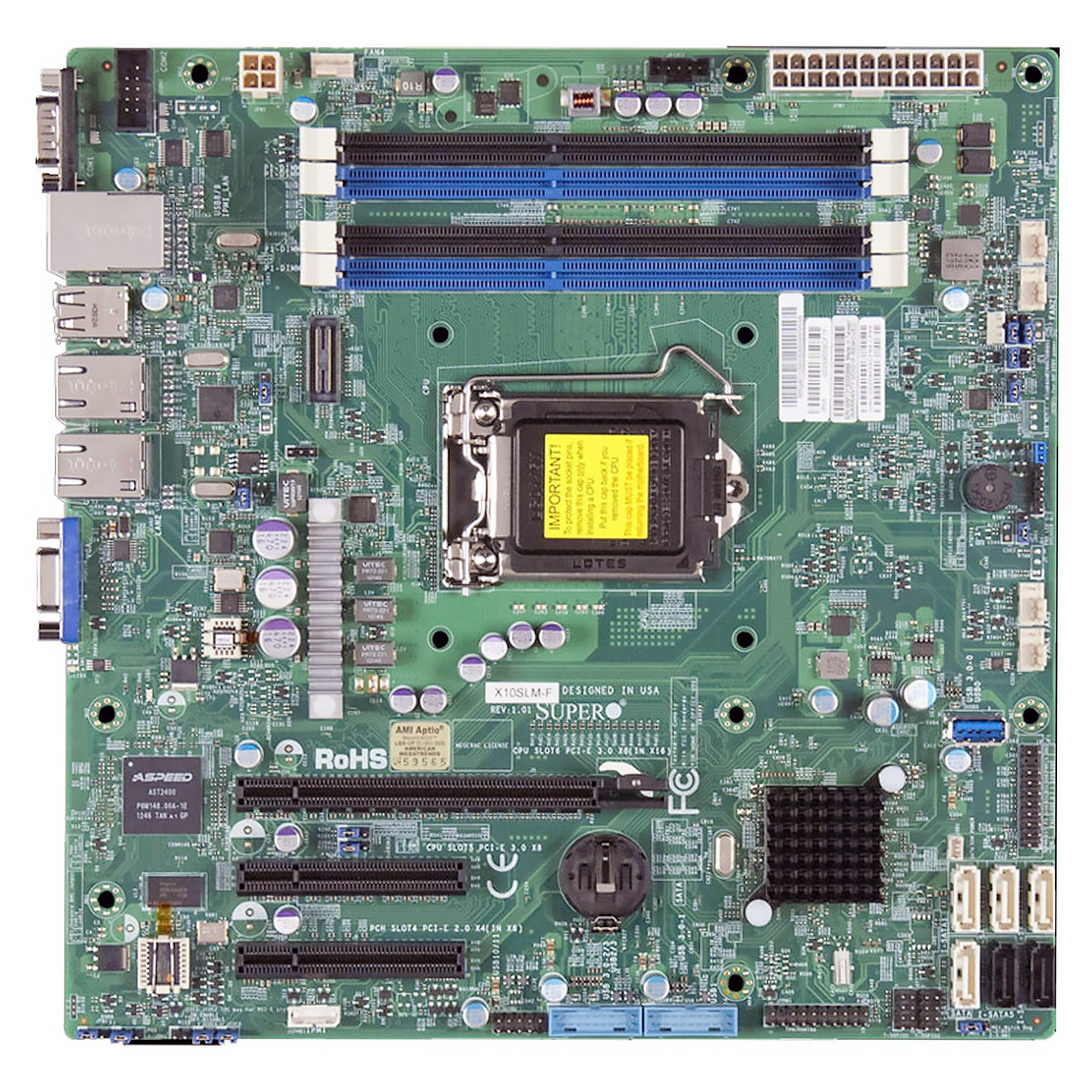

Материнская плата Supermicro MBD-X10SLM-F-B, OEM

Материнская плата Supermicro MBD-X10SLM-F-B на чипсете Intel C222 — основа для серверов начального уровня и рабочих станций. Модель MBD-X10SLM-F-B поддерживает процессоры Intel Xeon E3-1200 v3 и Core 4-го поколения в сокете LGA1150. Форм-фактор Micro-ATX делает её удобной для компактных корпусов, а наличие двух портов 1GbE от Intel обеспечивает стабильную сеть.

Применение и сценарии использования

Файловый сервер или NAS

Благодаря шести портам SATA (два из них — SATA III) и поддержке до 32 ГБ оперативной памяти DDR3 ECC, плата Supermicro MBD-X10SLM-F-B подходит для сборки сетевого хранилища. Ошибки памяти исправляются на лету, что защищает данные от повреждения.

Виртуализация и малый веб-хостинг

Четыре слота памяти позволяют установить до 32 ГБ ECC — достаточно для 3-4 виртуальных машин. Два гигабитных порта Intel I210 дают возможность объединить их в агрегацию каналов. Плата MBD-X10SLM-F-B справляется с нагрузками без перегрева благодаря продуманной системе питания.

Рабочая станция для расчётов

Слот PCIe 3.0 x8 подходит для профессиональной видеокарты или контроллера. Процессоры Xeon E3 с поддержкой ECC-памяти обеспечивают точность вычислений. Кстати, это решение часто выбирают для задач CAD или финансового моделирования.

Технические характеристики

• Артикул: MBD-X10SLM-F-B
• Тип: Серверная материнская плата
• Форм-фактор: Micro-ATX
• Сокет: LGA1150
• Чипсет: Intel C222
• Тип поддерживаемой памяти: DDR3 ECC UDIMM
• Количество слотов памяти: 4
• Максимальный объём памяти: 32 ГБ
• Встроенная сетевая карта: 2 × 1GbE (Intel I210)
• Слоты расширения: 1 × PCIe 3.0 x8, 1 × PCIe 2.0 x4 (x8 physical), 1 × PCIe 2.0 x1
• Порты SATA: 2 × SATA III (6 Гбит/с), 4 × SATA II (3 Гбит/с)
• Разъёмы питания: 24-pin ATX + 8-pin EPS CPU
• Гарантия: 12 месяцев
• Совместимость: Supermicro SuperServer 5018A-FTN4; Supermicro SuperServer 1018A-FTN4; Supermicro SuperServer 5018A-TN4; Supermicro SuperServer 1018A-TN4; Supermicro SuperServer 5018A-FTN4L

Комплектация и установка

Стандартная комплектация: материнская плата Supermicro MBD-X10SLM-F-B в OEM-исполнении, задняя панель ввода-вывода (I/O shield), комплект кабелей SATA, краткое руководство по установке. Диски с драйверами и документация доступны на сайте производителя.

Рекомендации по размещению

Плата выполнена в форм-факторе Micro-ATX (244 × 244 мм). Устанавливайте её в корпус с поддержкой этого стандарта. Обратите внимание на охлаждение: процессоры LGA1150 выделяют до 80 Вт тепла. Используйте кулер с креплением для Socket H3.

Интеграция с инфраструктурой

Плата MBD-X10SLM-F-B совместима с серверами Supermicro серий 5018A и 1018A. Если вы собираете систему с нуля, выбирайте блок питания мощностью от 300 Вт с разъёмами 24-pin ATX и 8-pin EPS. Для работы ECC-памяти используйте процессор Xeon E3.

Преимущества решения

• Стабильные сетевые контроллеры – два порта Intel I210 обеспечивают низкую задержку и совместимость с VMware и Hyper-V.
• Поддержка ECC-памяти – исправление ошибок памяти снижает риск сбоев в базах данных и системах виртуализации.
• Компактный размер – Micro-ATX помещается в корпуса глубиной от 40 см, экономя место в стойке.
• Долгая поддержка – чипсет Intel C222 и сокет LGA1150 проверены временем, запчасти и процессоры доступны на вторичном рынке.
• Гибкость расширения – три слота PCIe позволяют установить контроллер RAID, SSD NVMe через переходник или дополнительную сетевую карту.
