P1MJ3 Плата бэкплейн Dell P1MJ3 24*SFF SAS для R740XD / R7415 / R7425
Артикул:
P1MJ3
Характеристики
Производитель
Dell
Дополнительно
Протоколы: PCIe NVMe / SAS3 (12 Гбит/с) / SATA3 (6 Гбит/с); Поддерживаемый форм-фактор: 2,5 дюйма (SFF); Количество отсеков: 24; Порты 1-12 поддерживают NVMe; Входит в комплект: бэкплейн, плата расширителя 58D2W, кронштейн
Вид запасной части
Плата бэкплейн
Назначение
Плата бэкплейн для хранения данных на 24 диска 2,5 SFF в серверах Dell PowerEdge R740XD / R7415 / R7425
Все характеристики
35 150.68 руб./шт
Мало
-
+
В корзину
Купить в 1 клик
Рассчитать доставку
Сайт не является публичной офертой. Цены, доступность и комплектации товаров менеджер уточнит после оформления заказа.
Описание

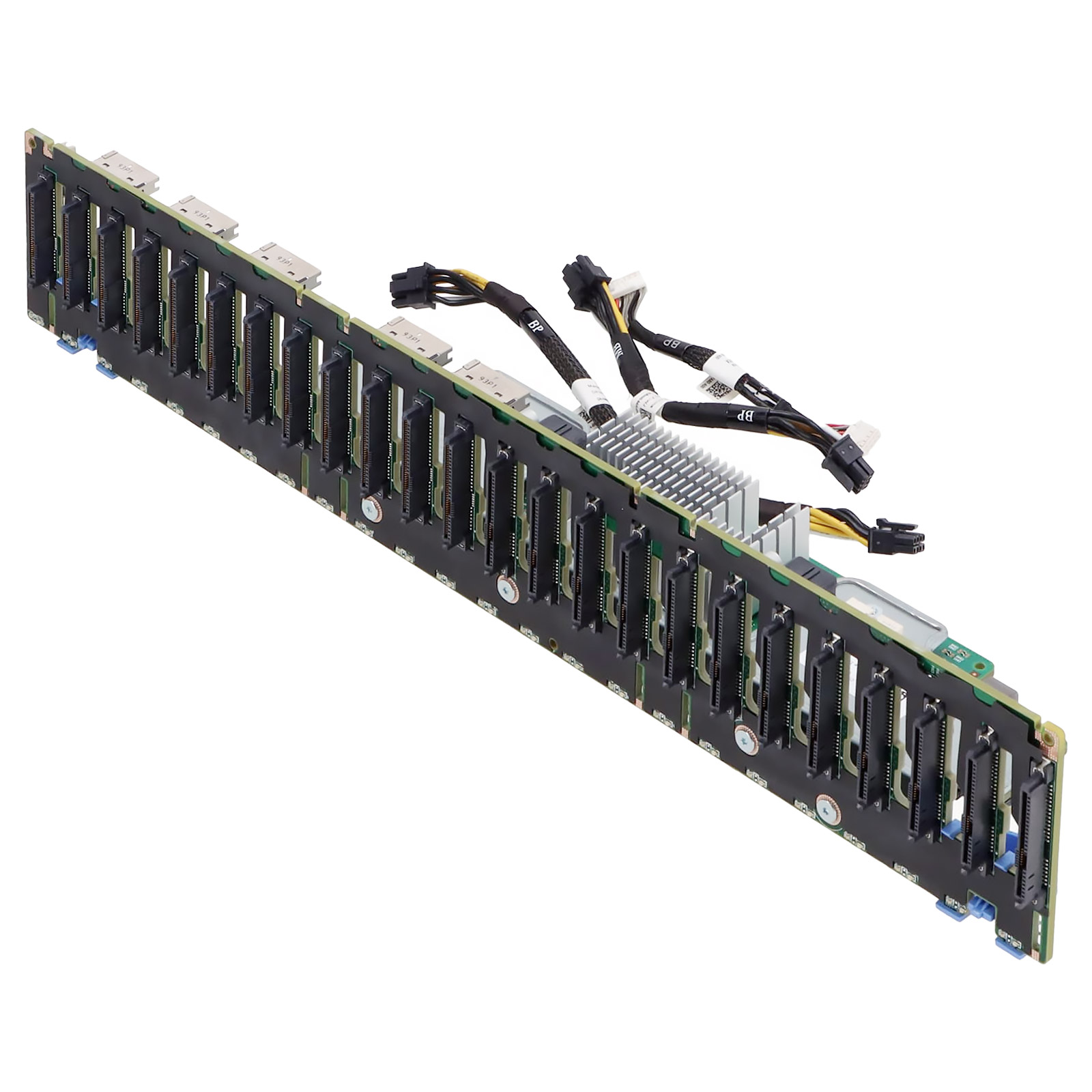

Бэкплейн P1MJ3 компании Dell — компонент хранилища, рассчитанный на 24 диска в форм-факторе 2,5 дюйма (SFF). Плата поддерживает три протокола одновременно: PCIe NVMe, SAS3 (12 Гбит/с) и SATA3 (6 Гбит/с), при этом порты 1–12 допускают установку NVMe-накопителей. Поставляется в виде комплекта с экспандером 58D2W и монтажным кронштейном.
Применение и сценарии использования
Высокоплотное хранилище в дата-центре
P1MJ3 устанавливается в сервер Dell EMC PowerEdge R740XD, R7415 или R7425, позволяя задействовать все 24 отсека SFF. Благодаря поддержке NVMe в первых 12 портах можно смешивать быстрые SSD-ускорители и классические SAS-диски в одном шасси — идеальный вариант для горячего и тёплого ярусов хранения.
Апгрейд или замена при отказе
Если штатная плата бэкплейн вышла из строя или конфигурация расширяется до 24 отсеков, оригинальный комплект возвращает сервер в строй без замены корпуса. В комплект входят все необходимые компоненты: сама плата, экспандер и кронштейн.
Виртуализация и облачная инфраструктура
Высокая ёмкость хранилища в 2U-шасси делает бэкплейн востребованным в сценариях построения гиперконвергентных кластеров на базе VMware vSAN или Ceph, где дисков требуется много, а пространство в стойке — дорого.
Технические характеристики
- Артикул: P1MJ3
- Производитель: Dell
- Тип: Плата бэкплейн
- Количество отсеков: 24 × SFF (2,5 дюйма)
- Протоколы: PCIe NVMe / SAS3 (12 Гбит/с) / SATA3 (6 Гбит/с)
- Поддержка NVMe: Порты 1–12
- Alternate P/N: K2Y8N
- Масса нетто: 0,675 кг
- Габариты: 430 × 75 × 85 мм
- Гарантия: 12 месяцев
Комплектация и установка
Стандартная комплектация: плата бэкплейн K2Y8N, плата экспандера 58D2W, монтажный кронштейн.
Не входит в комплект: кабели (заказываются отдельно), RAID-контроллер или HBA.
Рекомендации по установке
Перед монтажом убедитесь в наличии совместимого кабеля Mini-SAS от бэкплейна до контроллера и кабелей питания для 24-отсечной конфигурации. Полный перечень кабелей публикуется в сервисном руководстве сервера.
Интеграция с инфраструктурой
Совместимость: Dell EMC PowerEdge R740XD, R7415, R7425. Работает с PERC-контроллерами и HBA-адаптерами через интерфейс Mini-SAS.
Преимущества решения
- Тройная поддержка протоколов: NVMe, SAS3 и SATA3 на одной плате дают гибкость при выборе накопителей без переделки инфраструктуры.
- Готовый комплект: поставляется с экспандером и кронштейном — ничего не нужно докупать для базовой установки.
- Высокая плотность хранения: 24 диска в 2U-шасси обеспечивают максимальную ёмкость при минимальном занятом пространстве.
- Оригинальный Dell: полная совместимость с платформами PowerEdge, поддержка диагностики через iDRAC.
Вопросы и ответы
Какие протоколы поддерживает бэкплейн P1MJ3?
P1MJ3 поддерживает три протокола: PCIe NVMe (порты 1–12), SAS3 со скоростью 12 Гбит/с и SATA3 со скоростью 6 Гбит/с. Это позволяет одновременно использовать NVMe-ускорители и классические SAS/SATA-диски в одном сервере.
Что входит в комплект поставки?
Комплект включает: плату бэкплейн (K2Y8N), плату экспандера (58D2W) и монтажный кронштейн. Кабели и контроллеры не входят — их необходимо заказывать отдельно.
С какими серверами совместима данная плата?
Плата разработана для платформ Dell EMC PowerEdge R740XD, R7415 и R7425. Использование в других моделях не гарантируется производителем.
Нужен ли отдельный RAID-контроллер для работы?
Да, для управления дисковым массивом требуется PERC-контроллер или HBA-адаптер. Бэкплейн обеспечивает физическое подключение, но не содержит собственного RAID-модуля.
Можно ли купить P1MJ3 с расширенной гарантией?
При стандартной поставке гарантия составляет 12 месяцев. Уточните у менеджера возможность продления сервисного обслуживания.
Контакты
Отдел продаж:
+7 (499) 288-88-37
info@eddp.ru
Характеристики
|
Производитель
|
Dell |
|
Дополнительно
|
Протоколы: PCIe NVMe / SAS3 (12 Гбит/с) / SATA3 (6 Гбит/с); Поддерживаемый форм-фактор: 2,5 дюйма (SFF); Количество отсеков: 24; Порты 1-12 поддерживают NVMe; Входит в комплект: бэкплейн, плата расширителя 58D2W, кронштейн |
|
Вид запасной части
|
Плата бэкплейн |
|
Назначение
|
Плата бэкплейн для хранения данных на 24 диска 2,5 SFF в серверах Dell PowerEdge R740XD / R7415 / R7425 |
|
Сайт производителя
|
https://www.dell.com/support |
|
Совместимость
|
Dell EMC PowerEdge R740XD; Dell EMC PowerEdge R7415; Dell EMC PowerEdge R7425 |
|
Тип:
|
Плата расширения (бэкплейн) |
|
Вес нетто
|
0,675 кг |
|
Габариты
|
430 × 75 × 85 мм |
|
Гарантия
|
12 месяцев |
|
Базовая единица
|
шт |
