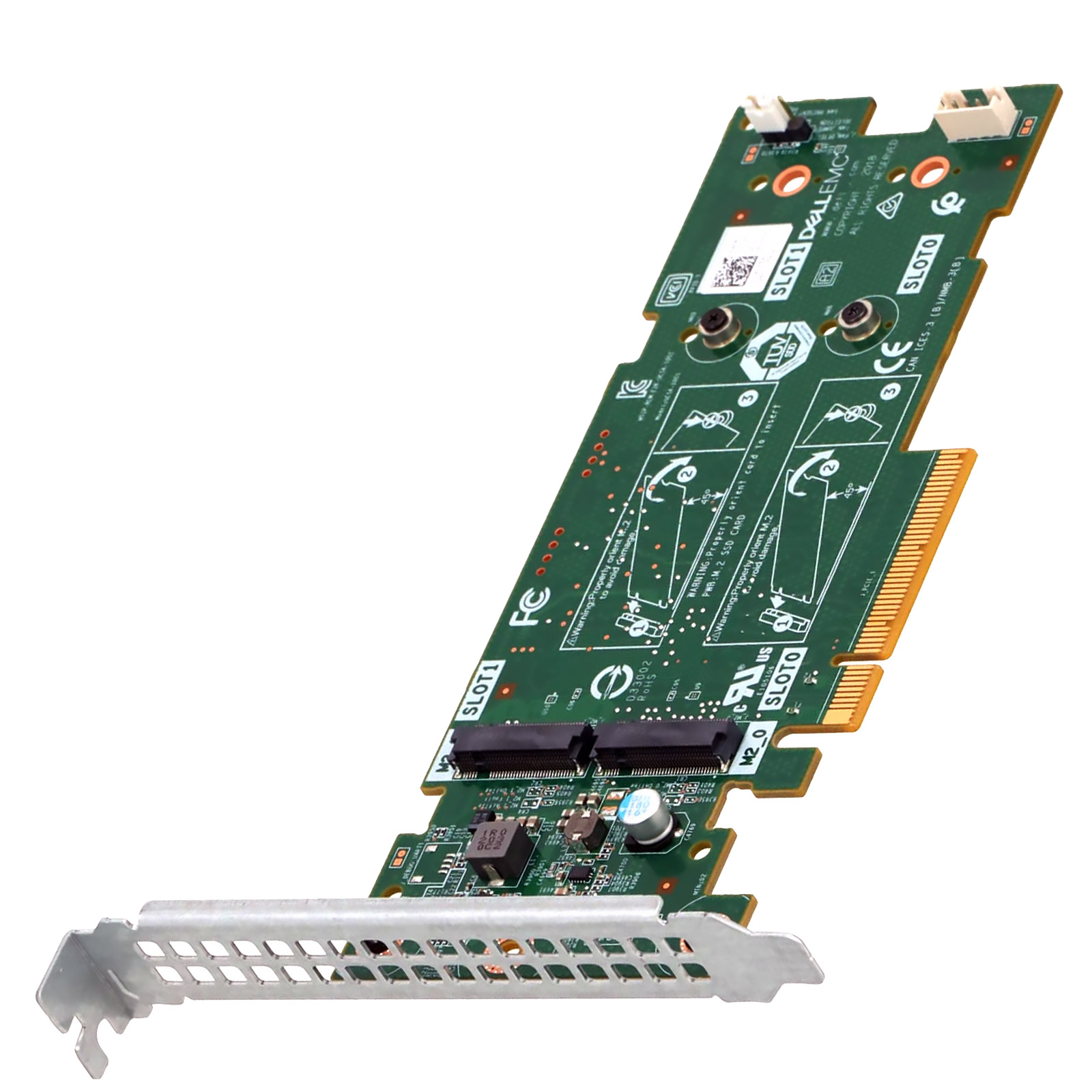

61F54 Плата контроллера Dell 61F54 BOSS PCI-E 2xM.2
Артикул:
61F54
Характеристики
Производитель
Dell
Дополнительно
Поколение: BOSS-S1; Тип дисков: M.2 SATA 6 Гбит/с; PCIe: Gen 2.0 x8 (x2 lanes); Уровни RAID: RAID 1; Форм-фактор: Low Profile; OEM P/N: 403-BBPZ
Вид запасной части
Контроллер загрузки ОС (BOSS)
Назначение
Выделенная плата загрузки ОС поколения BOSS-S1 для серверов Dell PowerEdge 14G; поддерживает до двух M.2 SATA дисков в конфигурации RAID 1
Все характеристики
16 265.85 руб./шт
Мало
-
+
В корзину
Купить в 1 клик
Рассчитать доставку
Сайт не является публичной офертой. Цены, доступность и комплектации товаров менеджер уточнит после оформления заказа.
Описание
Плата 61F54 — это контроллер поколения Dell BOSS-S1 (Boot Optimized Storage Solution S1) в форм-факторе Low Profile для серверов PowerEdge 14G. Устройство подключается через PCIe Gen 2.0 x8 (используя 2 линии), поддерживает до двух M.2 SATA 2280/22110 накопителей и позволяет сформировать зеркальный RAID 1 для загрузочного тома. Также известна под OEM-обозначением 403-BBPZ (403-BCHE).
Применение и сценарии использования
Серверы 14G: R640, R740 и другие
Плата 61F54 специально разработана для Dell PowerEdge 14-го поколения — R340, R440, R640, R740, R740XD, R7515, R7525. Установка BOSS-S1 позволяет переместить ОС на выделенные M.2 SATA и использовать все основные дисковые отсеки под хранение данных, что особенно актуально при построении HCI-кластеров на Dell EMC vSAN Ready Nodes.
Программно-определяемое хранилище (SDS)
Среды Nutanix, SimpliVity или Ceph требуют, чтобы ни один отсек данных не использовался под ОС. Низкопрофильная карта 61F54 монтируется в отведённый BOSS-слот или стандартный PCIe-слот и не конкурирует с RAID-контроллером или сетевыми адаптерами за слоты расширения.
Технические характеристики
- Артикул: 61F54 (OEM P/N: 403-BBPZ / 403-BCHE)
- Производитель: Dell Technologies
- Серия: BOSS-S1 (Boot Optimized Storage Solution S1)
- Тип интерфейса (диски): M.2 SATA, 6 Гбит/с
- Интерфейс подключения к серверу: PCIe Gen 2.0 x8 (x2 lanes)
- Количество слотов M.2: 2 (2280 / 22110)
- Поддерживаемые уровни RAID: RAID 1
- Форм-фактор: Low Profile (LP)
- Скорость передачи данных: 6 Гбит/с (SATA III)
- Горячая замена дисков: Нет
- Управление: iDRAC, UEFI, CLI
- Гарантия: 12 месяцев
Комплектация и установка
Стандартная комплектация: плата контроллера BOSS-S1 (без M.2 дисков), кронштейн Low Profile.
Рекомендации по размещению
Карта устанавливается в выделенный BOSS-слот материнской платы или стандартный слот PCIe x8 в 1U/2U-серверах 14G. Форм-фактор LP обеспечивает установку даже в сжатые шасси без свободных полноразмерных слотов. Диски M.2 SATA (2280 или 22110) докупаются отдельно.
Интеграция с инфраструктурой
Совместимость: Dell PowerEdge R340, R440, R540, R640, R740, R740XD, R7515, R7525, R940 (14G); ОС: Windows Server 2016/2019, VMware ESXi 6.7/7.0, RHEL 7/8.
Преимущества решения
- Компактный Low Profile: вписывается в любой 1U-сервер 14G, не занимает полноразмерных слотов.
- Разгрузка дисковых отсеков: все горячезаменяемые слоты освобождаются под данные.
- Совместимость с iDRAC: мониторинг и управление дисками M.2 через единую консоль Dell.
- Экономичность: BOSS-S1 — наиболее доступный вариант выделенного загрузочного хранилища в экосистеме Dell PowerEdge.
Вопросы и ответы
С какими серверами совместима плата 61F54?
Карта 61F54 (BOSS-S1) предназначена для серверов Dell PowerEdge 14-го поколения: R340, R440, R540, R640, R740, R740XD, R7515, R7525, R940. Для серверов 15G и выше применяется BOSS-S2 или BOSS-N1.
Поддерживает ли BOSS-S1 диски NVMe или только SATA?
Только M.2 SATA (6 Гбит/с). BOSS-S1 не поддерживает NVMe. Для работы с M.2 NVMe накопителями используются контроллеры серии BOSS-N1.
Что такое 403-BBPZ — это тот же продукт, что и 61F54?
Да, 61F54 и 403-BBPZ (также 403-BCHE) — это одно устройство BOSS-S1, имеющее несколько OEM-обозначений Dell в зависимости от конфигурации заказа и рынка поставки.
Можно ли использовать BOSS-S1 для создания RAID 0?
Нет. BOSS-S1 поддерживает только RAID 1 (зеркало) и режим одиночного диска (Non-RAID). RAID 0 в этом контроллере не реализован.
Нужен ли дополнительный кабель для установки 61F54?
На большинстве серверов 14G BOSS-S1 устанавливается в выделенный слот на системной плате без дополнительных кабелей. На некоторых моделях может потребоваться кабель питания — уточняйте по руководству конкретного сервера.
