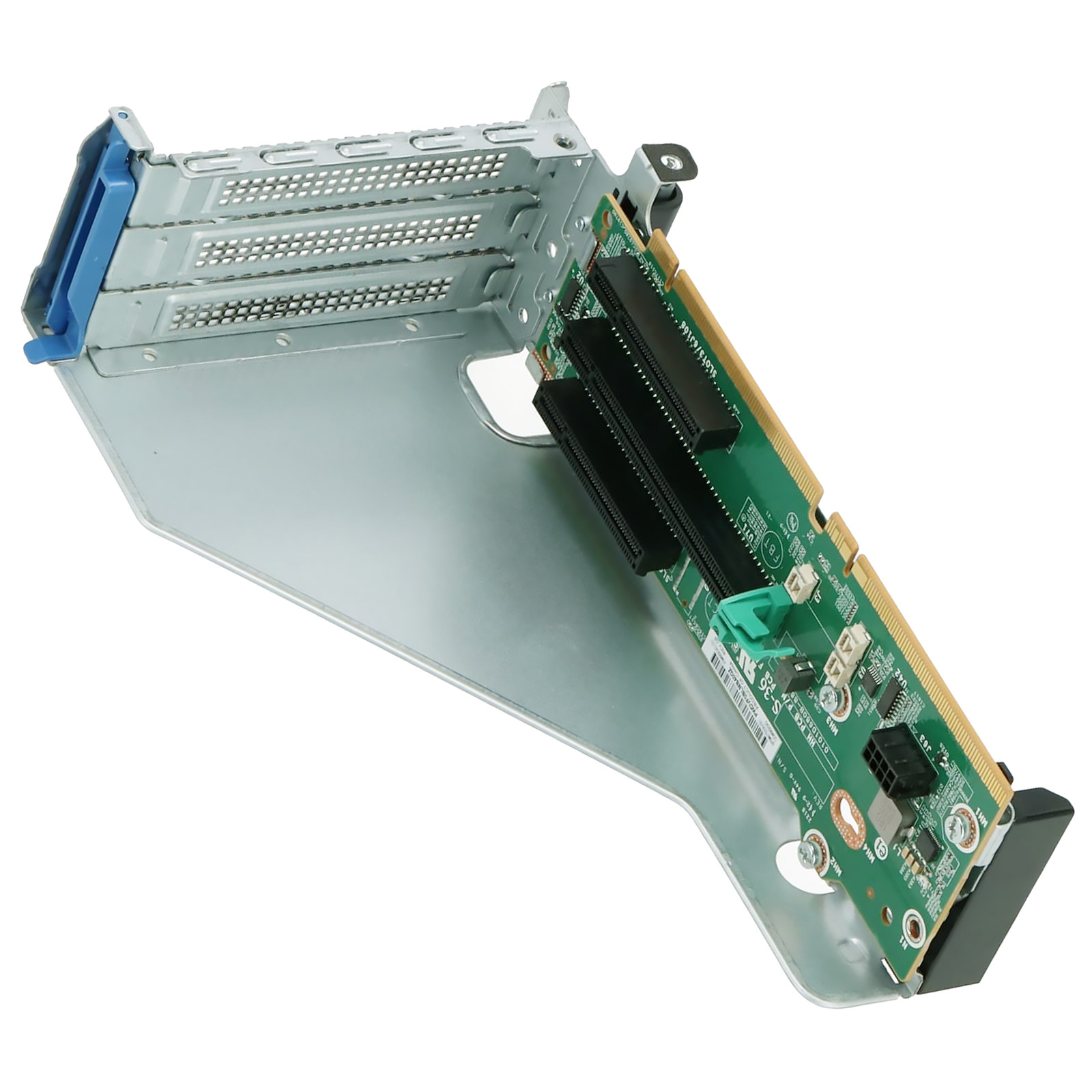

Плата расширения HPE 875058-001 2x8 x16 PCIe для DL380 G10
Артикул:
875058-001
Характеристики
Производитель
HPE
Дополнительно
Тип: Primary/Secondary PCIe Riser Cage Assembly; Слоты: Slot 1/4 PCIe 3.0 x8, Slot 2/5 PCIe 3.0 x16, Slot 3/6 PCIe 3.0 x8; Разъём питания GPU: 1 × 8-pin; Разъёмы батареи: 3 × 3-pin
Вид запасной части
Плата расширения PCIe (райзер)
Назначение
Основная или дополнительная клетка для плат расширения PCIe в серверах HPE ProLiant DL380 Gen10 и DL560 Gen10
Все характеристики
12 111.35 руб./шт
Мало
-
+
В корзину
Купить в 1 клик
Рассчитать доставку
Сайт не является публичной офертой. Цены, доступность и комплектации товаров менеджер уточнит после оформления заказа.
Описание
Клетка-райзер HPE 875058-001 — основная или дополнительная секция расширения PCIe для серверов ProLiant DL380 Gen10, DL385 Gen10 и DL560 Gen10. Обеспечивает три слота PCIe 3.0 (x8 + x16 + x8) с 8-pin разъёмом питания GPU и тремя 3-pin разъёмами для батарей Smart Storage, открывая широкие возможности для расширения ввода-вывода в 2U-шасси.
Применение и сценарии использования
Установка GPU-ускорителей в DL380 Gen10
Клетка 875058-001 необходима для размещения видеокарт и GPU-ускорителей (NVIDIA Tesla, Quadro) в серверах DL380 Gen10. Слот x16 обеспечивает максимальную пропускную способность, а 8-pin питание позволяет работать с картами потреблением до 225 Вт.
Расширение сети и хранилища
Три слота PCIe в одной клетке позволяют одновременно установить RAID-контроллер, 25G/100G сетевой адаптер и Fibre Channel HBA, не жертвуя слотами для основного функционала сервера. Идеальная конфигурация для гиперконвергированных узлов.
Замена и сервисное обслуживание
При механическом повреждении клетки или выходе из строя платы 875058-001 оригинальная замена восстанавливает все три слота PCIe с сохранением совместимости с iLO-диагностикой и HPE OneView.
Технические характеристики
- Артикул: 875058-001
- Производитель: HPE
- Тип: Плата расширения PCIe (Riser Cage Assembly)
- Слот 1/4: PCIe 3.0 x8
- Слот 2/5: PCIe 3.0 x16
- Слот 3/6: PCIe 3.0 x8
- Разъём питания GPU: 1 × 8-pin
- Разъёмы батареи Smart Storage: 3 × 3-pin
- Alternate P/N (комплект): 870548-B21
- Гарантия: 12 месяцев
Комплектация и установка
Стандартная комплектация: плата райзера 875058-001 и клетка 875056 (в комплектации 870548-B21).
Рекомендации по установке
Клетка устанавливается в основной или дополнительный слот райзера DL380 Gen10 в зависимости от требуемой конфигурации. При монтаже GPU требуется подключение 8-pin кабеля питания от блока питания сервера через систему кабелей шасси.
Интеграция с инфраструктурой
Совместимость: HPE ProLiant DL380 Gen10, DL385 Gen10, DL560 Gen10. Платформа поддерживает до двух клеток одновременно (первичная и вторичная позиции).
Преимущества решения
- Три слота в одной клетке: конфигурация x8/x16/x8 покрывает большинство задач — от GPU до NIC и HBA, без необходимости отдельных клеток.
- Поддержка Smart Storage Battery: три разъёма для батарей кеша обеспечивают защиту данных при внезапном отключении питания.
- Совместимость с несколькими платформами: один артикул подходит для DL380, DL385 и DL560 Gen10, что упрощает складской учёт.
- Официальный номер запчасти HPE: полная поддержка в HPE iLO, OneView и Service Pack for ProLiant.
Вопросы и ответы
Какие слоты PCIe предоставляет клетка 875058-001?
Клетка 875058-001 оснащена тремя слотами PCIe 3.0: один x8 (слот 1/4), один x16 (слот 2/5) и ещё один x8 (слот 3/6). Конфигурация 1st/2nd определяется позицией клетки в шасси.
Подходит ли 875058-001 для HPE ProLiant DL360 Gen10?
Нет. Данная клетка разработана для 2U-платформ DL380 Gen10, DL385 Gen10 и DL560 Gen10. Для 1U-сервера DL360 Gen10 используются другие артикулы.
Какую мощность GPU можно установить через 875058-001?
Слот x16 обеспечивает до 75 Вт от шины PCIe плюс до 150 Вт через 8-pin разъём питания, итого до 225 Вт. Поддерживаются видеокарты NVIDIA Tesla T4, Quadro RTX и аналогичные.
Что такое разъём 3-pin для батареи в этой клетке?
Это разъём питания для HPE Smart Storage Battery — резервный источник для кеша RAID-контроллера. Три разъёма позволяют подключить батарею к каждому из установленных контроллеров хранилища.
Чем отличается 875058-001 от комплекта 870548-B21?
875058-001 — артикул самой платы райзера (spare part number). 870548-B21 — полный сборочный комплект, включающий плату 875058-001 и клетку 875056. При замене только платы достаточно 875058-001.
