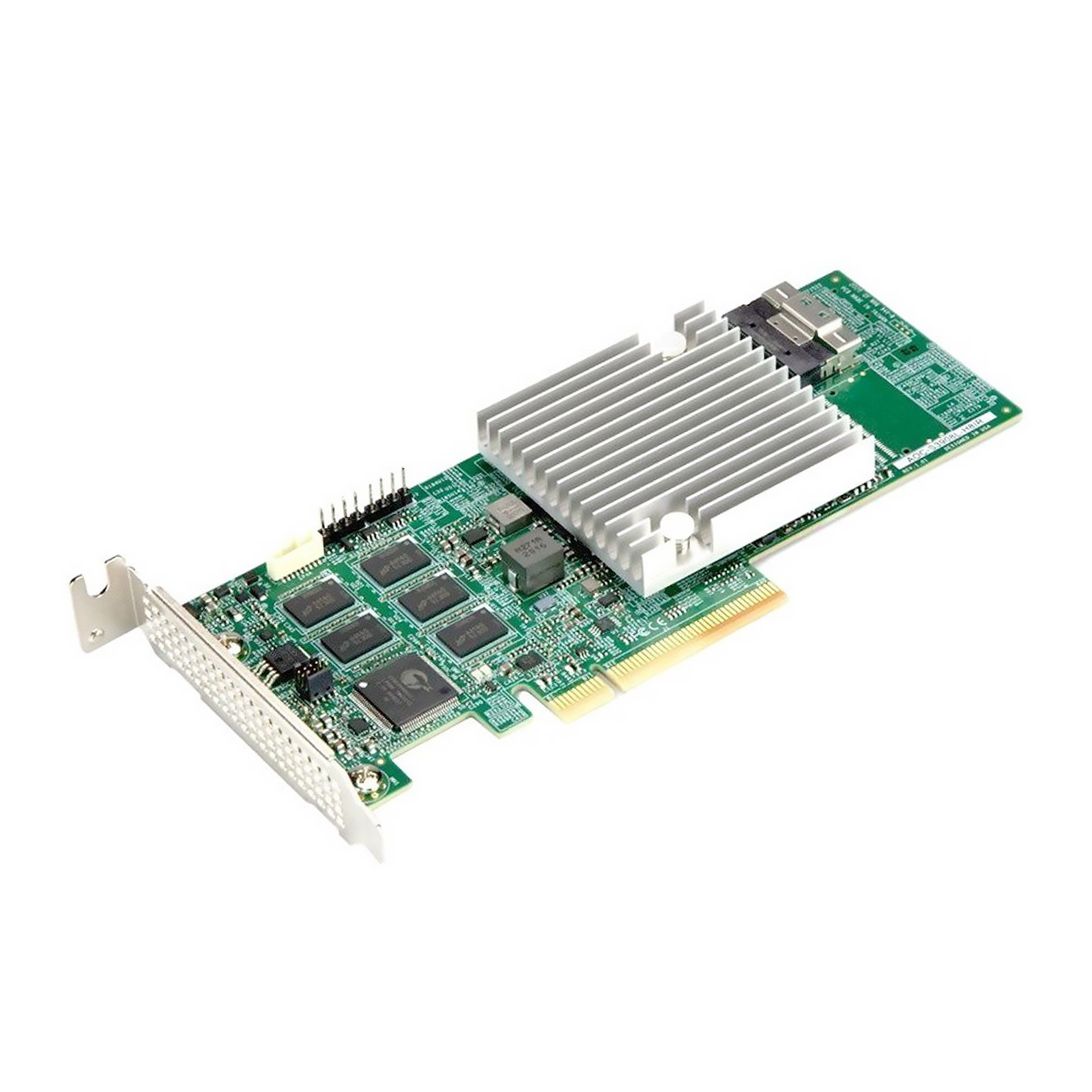

RAID-контроллер Supermicro AOC-S3908L-H8IR-32DD-O PCIe 4.0 8xSAS3 с кэшем 8 ГБ Low Profile

RAID-адаптер Supermicro AOC-S3908L-H8IR-32DD-O — серверная карта корпоративного класса на базе чипа Broadcom SAS3908L с 8 портами SAS3 12 Гбит/с и шиной PCIe 4.0. Адаптер в форм-факторе Low Profile оснащён 8 ГБ кэш-памяти DDR4-2666 и встроенным TFM (Transportable Flash Module), что обеспечивает сохранность данных из кэша при аварийном отключении питания. Суффикс «-O» означает OEM-поставку без ретейл-упаковки — для серверной инсталляции.

Применение и сценарии использования

Высокоплотные серверные хранилища на платформе Supermicro

Контроллер AOC-S3908L-H8IR-32DD-O разработан специально под экосистему Supermicro и оптимизирован для работы с бэкплейнами X12/X13-поколения. Восемь портов SAS3 через SlimSAS x8 подключаются к 24- или 36-дисковым бэкплейнам Supermicro. При использовании экспандера общее число управляемых дисков достигает 32, что достаточно для компактной системы хранения на базе 2U или 4U шасси Supermicro.

Корпоративные базы данных и транзакционные системы

Восемь гигабайт кэша DDR4-2666 с адаптивным алгоритмом Write-Back буферизуют синхронные записи СУБД, превращая случайный мелкоблочный поток в последовательные пакеты на физический накопитель. В сочетании с RAID 10 из быстрых SAS-SSD контроллер обеспечивает субмиллисекундные задержки для систем типа ERP, CRM и OLTP. Поддержка RAID 5 и RAID 6 даёт возможность оптимизировать соотношение ёмкость/защита для более крупных массивов.

Видеонаблюдение и медиа-архивирование

Последовательная запись видеопотоков от большого числа камер — типичный сценарий для RAID 5 или RAID 6 с механическими SAS-дисками. CacheVault обеспечивает целостность метаданных массива при внезапном отключении питания — критично для видеосерверов без ИБП. Поддержка дисков разных скоростей (3 / 6 / 12 Гбит/с) позволяет постепенно модернизировать дисковую полку без замены контроллера.

Технические характеристики

• Артикул: AOC-S3908L-H8IR-32DD-O
• Модель: Supermicro AOC-S3908L-H8iR-32DD
• Производитель: Supermicro
• Чип контроллера: Broadcom SAS3908L
• Интерфейс накопителей: SAS/SATA 12G (поддержка 3G / 6G / 12G)
• Интерфейс подключения к серверу: PCIe 4.0 x8
• Разрядность шины PCIe: x8
• Количество портов: 8 (1 × SlimSAS x8 100 Ом)
• Макс. накопителей: 32 (с экспандерным бэкплейном)
• Объём кэша: 8192 МБ (DDR4-2666)
• Технология кэширования: Write-Back, CacheVault
• Защита кэша: CacheVault (опционально BTR-CVPM05); TFM включён на плате
• Форм-фактор: Low Profile (HHHL), 68,8 × 167,6 мм
• Поддерживаемые типы накопителей: HDD, SSD (SAS 12G / SATA 6G)
• Уровни RAID: 0, 1, 5, 6, 10, 50, 60
• Потребляемая мощность: 14 Вт
• ОС: Windows Server, Linux (RHEL, Ubuntu, SUSE), VMware ESXi

Комплектация и установка

Стандартная комплектация: RAID-адаптер, кронштейн Low Profile. Суперконденсаторный модуль защиты кэша BTR-CVPM05 приобретается отдельно — без него кэш работает в режиме Write-Through.

Опционально: BTR-CVPM05 (CacheVault SuperCap + TFM), кабель SlimSAS x8.

Рекомендации по размещению

Адаптер рассчитан исключительно на материнские платы Supermicro — это принципиальное ограничение производителя. Перед заказом убедитесь, что системная плата поддерживает PCIe 4.0 и разъём SlimSAS x8 (100 Ом). Потребляемая мощность 14 Вт не создаёт сложностей для стандартных серверных блоков питания, однако при работе с 32 дисками SAS учитывайте суммарное энергопотребление всей конфигурации.

Интеграция с инфраструктурой

Совместимость: материнские платы Supermicro X12/X13 с разъёмом SlimSAS x8 и PCIe 4.0; поддерживаются экспандерные бэкплейны Supermicro. Управление через Broadcom MegaRAID Storage Manager (MSM) и StorCLI; поддерживается UEFI Configuration Utility и Secure Boot.

Преимущества решения

• TFM встроен на плате: в отличие от конкурентов, где TFM — отдельный аксессуар, на AOC-S3908L-H8IR-32DD-O он распаян на карте — это снижает риск потери или повреждения модуля.
• PCIe 4.0 при Low Profile: полноценная пропускная способность нового поколения шины в компактном форм-факторе — редкость среди Low Profile RAID-адаптеров.
• 8 ГБ кэша DDR4-2666: объём кэша соответствует флагманским моделям Dell и HPE, при этом контроллер обходится значительно дешевле в OEM-конфигурации.
• Поддержка MCTP over PCIe: современный протокол управления компонентами обеспечивает мониторинг через BMC без дополнительной проводки SGPIO.
• Полный набор RAID-уровней: уровни 0, 1, 5, 6, 10, 50 и 60 покрывают все типичные сценарии — от максимальной производительности (RAID 0) до максимальной защиты при двойном сбое (RAID 6).
