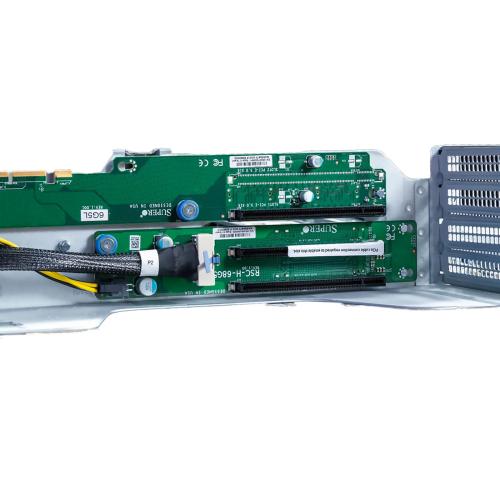

Райзер Supermicro RSC-H-68G5 1U LHS Hyper Riser card with one PCI-E 5.0 X16

Райзер Supermicro RSC-H-68G5 – это решение для установки одного полноразмерного GPU-ускорителя в корпуса 1U. Модель RSC-H-68G5 использует проприетарный разъём Supermicro и позволяет задействовать слот PCIe 5.0 x16, обеспечивая полную пропускную способность для современных видеокарт и вычислительных модулей. Благодаря пассивной конструкции и отсутствию дополнительного питания, он подходит для серверов, где важно рационально использовать каждый сантиметр внутреннего пространства.

Конструкция и совместимость

Райзер относится к типу LHS (Low-profile Half-length Slim) и предназначен для установки в узкие 1U-корпуса. Он монтируется в специальный отсек и подключается напрямую к материнской плате через фирменный разъём Supermicro. Такой подход исключает необходимость в гибких шлейфах, которые часто создают помехи воздушному потоку и усложняют сборку.

Важно учитывать, что данный компонент не является универсальным. Он совместим только с материнскими платами Supermicro, имеющими соответствующий разъём для Hyper Riser. Перед покупкой стоит свериться с документацией к серверной платформе, чтобы убедиться в поддержке этой модели. В остальном установка не требует специальных инструментов и занимает минимум времени.

Применение и сценарии использования

Основная задача райзера – размещение GPU-ускорителей в серверах начального и среднего уровня. Он позволяет установить карту расширения горизонтально, что критично для корпусов высотой 1U, где стандартная вертикальная установка невозможна. Это решение особенно актуально для задач, связанных с видеокодированием, машинным обучением и виртуализацией рабочих станций.

Подходящие сценарии

• Сборка компактного сервера для инференса нейросетей с одним ускорителем.
• Модернизация существующей платформы Supermicro для поддержки новых GPU.
• Организация рабочих мест для 3D-моделирования и рендеринга в условиях ограниченного пространства стойки.

При использовании райзера RSC-H-68G5 важно помнить, что он не требует драйверов и дополнительного питания. Вся необходимая мощность подаётся через слот PCIe, максимальный показатель которой составляет 75 Вт. Это значит, что для более энергоёмких карт потребуется отдельное питание, которое подключается напрямую к блоку питания.

Технические характеристики

• Тип: райзер-карта для 1U серверов (LHS).
• Интерфейс: PCI Express 5.0 x16.
• Количество слотов: 1.
• Тип подключения: проприетарный разъём Supermicro.
• Питание: от слота, до 75 Вт, без дополнительных коннекторов.
• Поддерживаемые ОС: не требуется установка драйверов.
• Артикул: RSC-H-68G5.

Заявленная пропускная способность PCIe 5.0 достигает 64 ГБ/с на направление, что вдвое превышает показатели предыдущего поколения. В паре с современным GPU это даёт практически неограниченный запас для обмена данными между процессором и ускорителем. Для конфигураций с одним адаптером такой производительности достаточно для большинства ресурсоёмких приложений.

Преимущества решения

Главный плюс данной модели – простота интеграции. Здесь нет лишних элементов, которые могли бы выйти из строя, а пассивная конструкция не создаёт дополнительного шума. Райзер изготовлен из качественного текстолита, что обеспечивает стабильный сигнал даже при высоких частотах шины.

Отдельно стоит отметить и удобство обслуживания. Благодаря жёсткому креплению и отсутствию кабелей, замена GPU занимает не более пары минут. Это особенно полезно для администраторов, которые часто меняют ускорители между серверами. Надёжность разъёма подтверждена длительными тестами Supermicro, поэтому можно рассчитывать на долгий срок службы устройства.

Кроме того, райзер RSC-H-68G5 помогает сохранить оптимальный воздушный поток внутри корпуса. В отличие от гибких шлейфов, он не перекрывает вентиляционные каналы и не создаёт завихрений, что положительно сказывается на температурном режиме соседних компонентов. Это особенно важно в плотных 1U-корпусах, где перегрев может стать критической проблемой.
