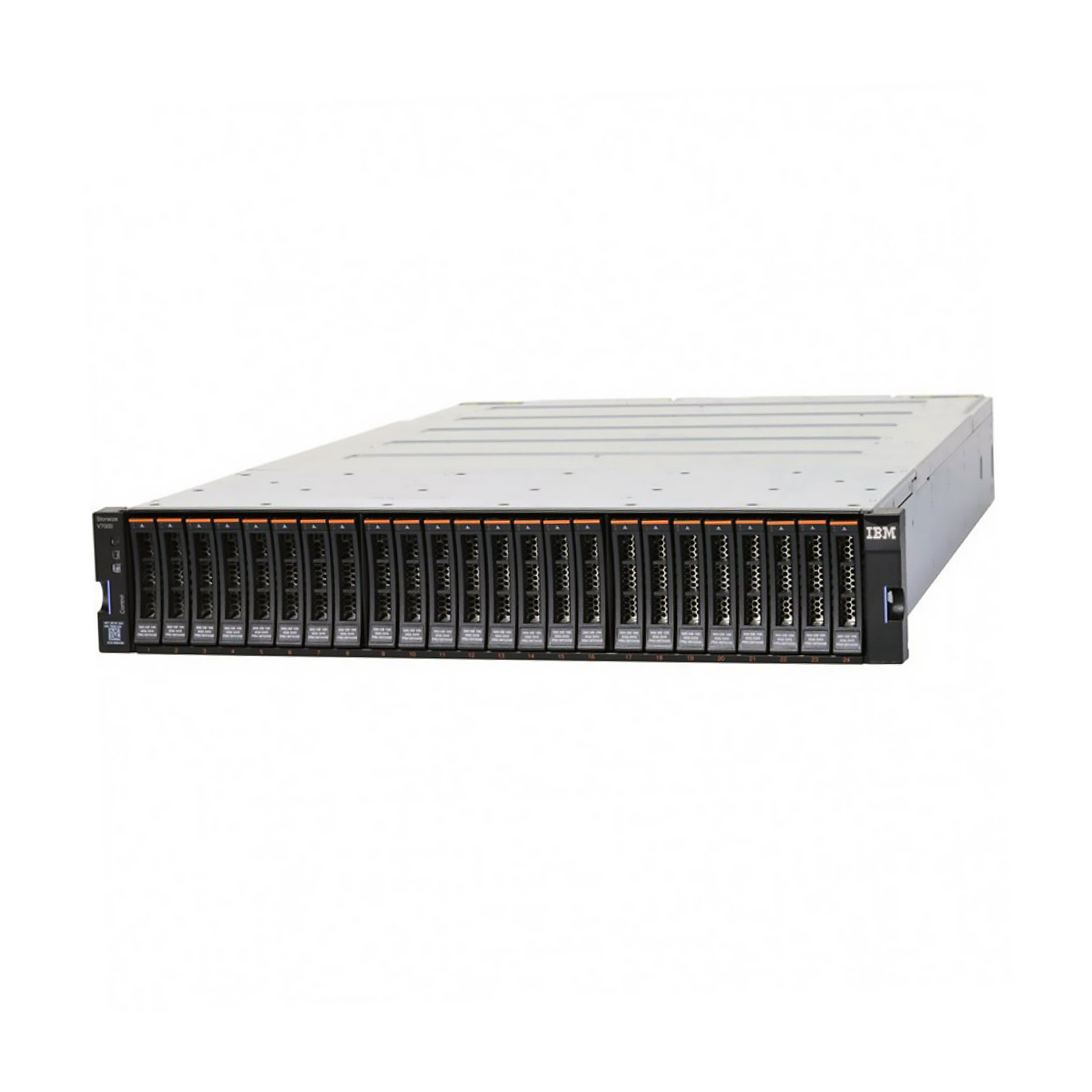

Дисковая полка расширения IBM 2076-24F V7000 SFF Expansion
Артикул:
2076-24F
Характеристики
Производитель
IBM
Вид запасной части
Прочая запчасть
Назначение
Расширение емкости системы хранения IBM V7000
Сайт производителя
Все характеристики
51 885.63 руб./шт
Мало
-
+
В корзину
Рассчитать доставку
Сайт не является публичной офертой. Цены, доступность и комплектации товаров менеджер уточнит после оформления заказа.
Описание
Дисковая полка расширения IBM 2076-24F V7000 SFF Expansion предназначена для наращивания ёмкости систем хранения IBM Storwize V7000, V5000, а также FlashSystem 7200 и 5000. Эта модель устанавливается в стандартную стойку 19 дюймов и занимает 2U пространства. Она позволяет добавлять до 24 накопителей типоразмера 2,5 дюйма, что удобно для организации иерархического хранения данных.
Конструкция и совместимость
Полка выполнена в корпусе высотой 2U, который подходит для монтажа в стандартные серверные шкафы. Внутренняя компоновка рассчитана на установку 24 дисков SFF (Small Form Factor) с интерфейсом SAS. Для подключения к контроллерам используются два модуля ввода-вывода, каждый из которых имеет по четыре порта SAS. Это позволяет организовать соединение с основной системой по двум независимым путям для обеспечения отказоустойчивости.
Устройство совместимо с контроллерами IBM Storwize V7000 (все поколения), IBM Storwize V5000, IBM FlashSystem 7200 и IBM FlashSystem 5000. При подключении к системе полка автоматически определяется и настраивается через интерфейс управления Storwize. Важно учитывать, что для работы с данным шасси требуется лицензия на расширение ёмкости, которая приобретается отдельно в зависимости от количества установленных дисков.
Применение и сценарии использования
Основная задача полки расширения 2076-24F – увеличение дискового пространства для критически важных приложений и сервисов. Она подходит для сред виртуализации VMware vSphere, Microsoft Hyper-V, а также для баз данных Oracle, Microsoft SQL Server и PostgreSQL. Благодаря поддержке дисков SAS 12 Гбит/с обеспечивается стабильная производительность при интенсивных операциях чтения и записи.
Типовые сценарии размещения
- Создание пулов хранения для виртуальных машин и их резервных копий.
- Организация быстрого уровня хранения для часто используемых данных.
- Расширение ёмкости для файловых серверов и почтовых систем.
- Использование в качестве целевого хранилища для репликации и аварийного восстановления.
В конфигурации с системой хранения IBM V7000 данная полка может использоваться для создания тонких томов и снапшотов, что позволяет гибко управлять доступным пространством. При этом сохраняется возможность горячей замены вышедших из строя дисков без остановки сервиса.
Технические характеристики
- Форм-фактор: 2U, монтаж в стойку 19".
- Количество отсеков: 24 (SFF 2,5 дюйма).
- Поддерживаемые интерфейсы накопителей: SAS 12 Гбит/с.
- Модули ввода-вывода: 2 модуля, каждый с 4 портами SAS.
- Дополнительные порты: отсутствуют.
- Питание: два блока питания с поддержкой горячей замены (1+1 резервирование).
- Охлаждение: 4 вентилятора с горячей заменой.
- Индикация: LED-индикаторы состояния на лицевой панели.
- Артикул производителя: 2076-24F.
- Габариты (В × Ш × Г): 8,7 см × 48,2 см × 55,5 см.
- Вес в максимальной конфигурации: около 22 кг.
Преимущества решения
Использование полки расширения IBM 2076-24F даёт несколько практических выгод. Прежде всего, это возможность масштабировать ёмкость без приобретения новой системы хранения. Конструкция с резервируемыми блоками питания и вентиляторами обеспечивает высокую доступность. Модель поддерживает одновременную работу с дисками разных производителей, если они соответствуют спецификациям SAS-3.
- Горячая замена всех ключевых компонентов: дисков, блоков питания, вентиляторов.
- Поддержка функции прогнозирования отказов дисков (Predictive Failure Analysis).
- Совместимость с широким спектром операционных систем и гипервизоров.
- Интеграция с IBM Spectrum Virtualize для управления тонкими томами и репликацией.
- Простота установки: полка подключается к контроллерам двумя кабелями SAS (мини-SAS HD).
Благодаря продуманной конструкции это устройство подходит для круглосуточной работы в дата-центрах. Уровень шума при полной загрузке не превышает 60 дБА, что приемлемо для серверных помещений. Отметим, что для корректной работы требуется прошивка контроллеров версии 7.4 или новее.
Вопросы и ответы
Какие диски поддерживает полка 2076-24F?
Полка рассчитана на установку 24 накопителей типоразмера 2,5 дюйма с интерфейсом SAS 12 Гбит/с. Поддерживаются диски ёмкостью от 300 ГБ до 1,8 ТБ, включая модели с转速 10K и 15K. Также возможна установка твердотельных накопителей (SSD) SAS, но их использование требует наличия соответствующей лицензии на систему хранения.
Сколько полок можно подключить к одному контроллеру V7000?
К одной паре контроллеров IBM Storwize V7000 можно подключить до девяти полок расширения. Это позволяет нарастить общую ёмкость системы до 504 дисков (при использовании полок 24 отсека). Для объединения полок используются порты SAS на модулях ввода-вывода, которые можно соединять последовательно.
Можно ли использовать полку 2076-24F с системой IBM FlashSystem 5000?
Да, полка совместима с IBM FlashSystem 5000 при условии, что контроллеры имеют версию прошивки не ниже 8.2. Подключение осуществляется через стандартные порты SAS, и полка определяется как обычное расширение ёмкости. Для корректной работы необходимо настроить пулы хранения и назначить диски для конкретных томов.
Какой максимальный объём хранения можно получить с одной полкой?
Ёмкость зависит от используемых дисков. Если установить 24 накопителя по 1,8 ТБ, общий объём составит 43,2 ТБ. С дисками на 1,2 ТБ – 28,8 ТБ. Для достижения максимальной ёмкости потребуются накопители с максимальной плотностью, которые поддерживаются системой хранения.
Нужна ли лицензия для работы с полкой расширения?
Да, для активации дополнительных дисковых отсеков требуется приобрести лицензию на расширение ёмкости у IBM. Лицензия выдаётся на каждую полку или на количество дисков, в зависимости от модели контроллера. Без лицензии полка не будет работать в полном объёме, хотя система может определить её наличие.
