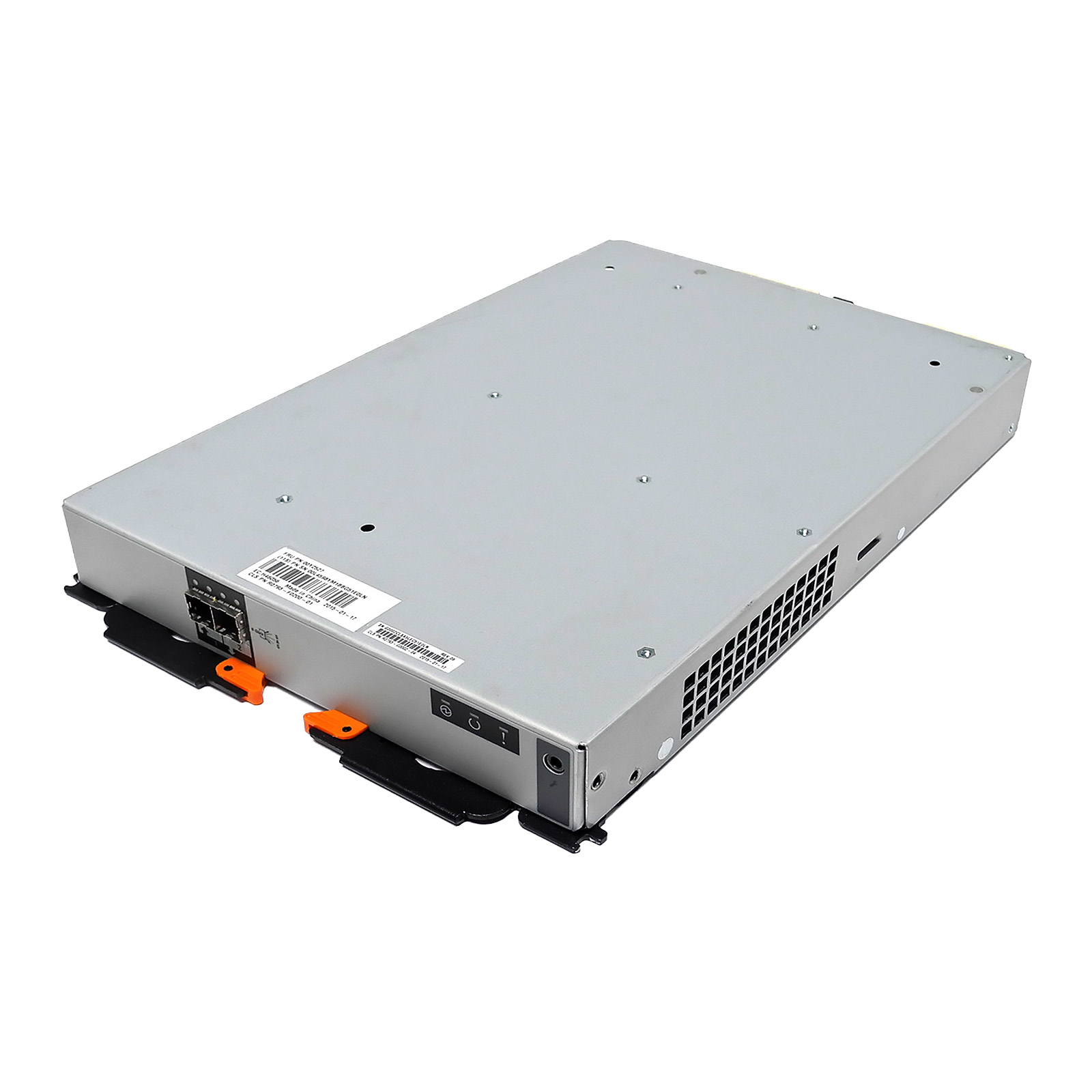

Контроллер IBM 00Y2527 для V3700 / V5000
Артикул:
00Y2527
Характеристики
Производитель
IBM
Дополнительно
Тип: ESM Expansion Canister; Альтернативный P/N: 00L4598; Интерфейс: SAS; Горячая замена: Да
Вид запасной части
Модуль расширения СХД (ESM Expansion Canister)
Назначение
Модуль управления расширительным корпусом (ESM — Enclosure Services Manager) для полок расширения IBM Storwize V3700 / V5000
Все характеристики
16 285.01 руб./шт
Мало
-
+
В корзину
Купить в 1 клик
Рассчитать доставку
Сайт не является публичной офертой. Цены, доступность и комплектации товаров менеджер уточнит после оформления заказа.
Описание
IBM 00Y2527 — модуль управления расширительным корпусом ESM (Enclosure Services Manager), иначе называемый Expansion Canister, для дисковых полок расширения систем IBM Storwize V3700 и V5000. Каждая полка расширения содержит два таких модуля, обеспечивающих мониторинг состояния накопителей, управление SAS-коммуникацией между полками и основными контроллерами, а также передачу служебных данных в IBM Spectrum Virtualize для RAID-управления.
Применение и сценарии использования
Замена неисправного модуля расширения
При выходе одного из ESM-модулей из строя полка расширения продолжает работу через резервный путь, однако отказоустойчивость снижается. Замена 00Y2527 восстанавливает двойное резервирование SAS-соединений и возвращает полке статус исправной. Горячая замена не требует выключения системы или отключения накопителей.
Сервисное обслуживание парка Storwize
Компонент 00Y2527 используется в обеих системах Storwize V3700 и V5000, что позволяет организациям, эксплуатирующим оборудование обеих линеек, поддерживать единый склад запасных частей без дублирования номенклатуры.
Обеспечение непрерывности работы полок расширения
В масштабированных конфигурациях Storwize каждый набор полок расширения подключается к основным контроллерам через SAS-цепочку. ESM-модуль управляет маршрутизацией этой цепочки, и его отказ разрывает связность. Хранение запасного 00Y2527 исключает риск потери доступа к накопителям в полке расширения.
Технические характеристики
- Артикул: 00Y2527
- Производитель: IBM
- Тип: ESM Expansion Canister — модуль управления расширительной полкой
- Интерфейс: SAS
- Совместимые системы: IBM Storwize V3700; IBM Storwize V5000; полки расширения серий 2072, 2078
- Горячая замена: Да
- Альтернативный P/N: 00L4598
- Гарантия: 12 месяцев
Комплектация и установка
Стандартная комплектация: ESM-модуль 00Y2527.
Рекомендации по замене
Перед заменой убедитесь, что второй ESM-модуль в полке работоспособен. Это гарантирует непрерывность доступа к дискам во время замены. Новый модуль вставляется в посадочное место до щелчка. Прошивка обновляется автоматически через систему управления Storwize при синхронизации.
Интеграция с инфраструктурой
Совместимость: IBM Storwize V3700; IBM Storwize V5000; полки расширения IBM 2072 и 2078 серий (12F SFF, 24F SFF, 92F HD LFF).
Преимущества решения
- Горячая замена: ESM-модуль заменяется без выключения массива или полки расширения.
- Двойная резервированность: каждая полка содержит два ESM, обеспечивая два независимых пути к дискам.
- Совместимость V3700 + V5000: один артикул закрывает потребности нескольких систем в парке.
- Автообновление прошивки: Spectrum Virtualize управляет прошивкой ESM централизованно.
- Низкая стоимость обслуживания: компонент доступен как самостоятельная запасная часть без необходимости замены всей полки расширения.
Вопросы и ответы
Для каких систем хранения IBM предназначен модуль 00Y2527?
00Y2527 предназначен для полок расширения систем IBM Storwize V3700 и IBM Storwize V5000 (первого поколения). Для расширительных полок V3700 Gen2 и V5000 Gen2 используется обновлённый модуль с другим P/N (01AC579).
Что произойдёт, если оба ESM-модуля 00Y2527 выйдут из строя одновременно?
При отказе обоих модулей полка расширения теряет связность с контроллерами Storwize. Диски в этой полке станут недоступны, что может привести к деградации или недоступности RAID-групп. Это чрезвычайная ситуация — рекомендуется немедленно связаться со службой поддержки IBM и иметь запасные модули на складе.
Как определить, что ESM-модуль 00Y2527 неисправен?
Неисправность ESM диагностируется через IBM Spectrum Virtualize GUI: система отображает событие «Canister error» или аналогичное с указанием конкретной полки и слота. Светодиод на передней или задней панели полки меняет цвет на янтарный или красный.
Сколько полок расширения поддерживает Storwize V3700?
IBM Storwize V3700 поддерживает до 9 полок расширения, что позволяет масштабировать систему до 240 дисков суммарно (включая основной корпус). Каждая полка подключается через SAS-кабели к портам на основных контроллерах или к портам предыдущей полки в цепочке.
Совместим ли 00Y2527 с IBM Storwize V5000 Gen2?
Модуль 00Y2527 совместим с оригинальным Storwize V5000 первого поколения. Для V5000 Gen2 и полок расширения Gen2 используются новые ESM-модули (01AC579 и аналоги). Рекомендуется уточнить тип полок расширения перед заказом.
