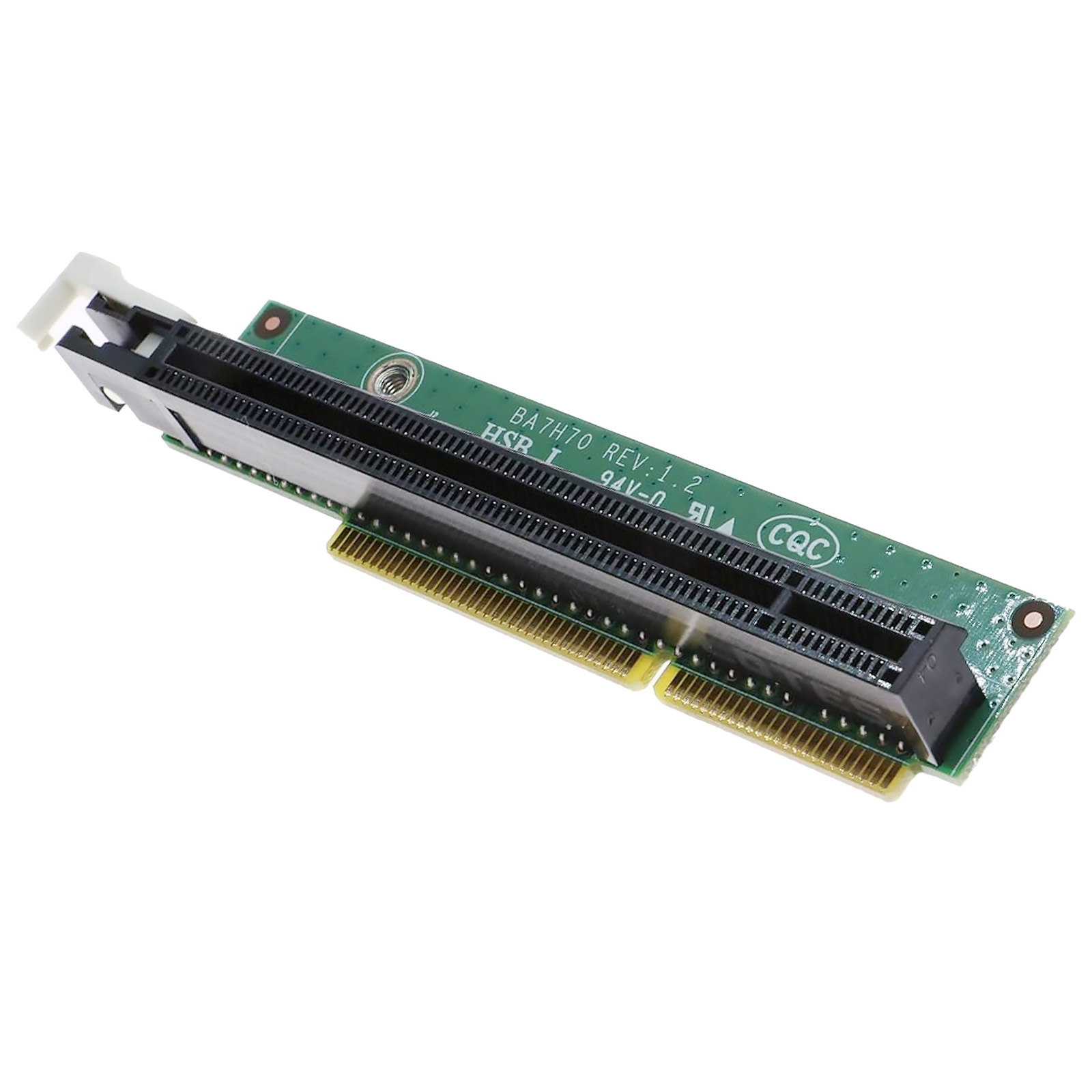

Riser карта Lenovo 4XH7A09869 для ThinkSystem SR630 V2/SR645 x16/x16 PCIe G3 LP+FH

Riser-карта Lenovo 4XH7A09869 с двумя слотами PCIe 3.0 x16 предназначена для серверов ThinkSystem SR630 V2 и SR645. Она позволяет установить дополнительные контроллеры, сетевые карты или ускорители, не занимая основной разъём. Модель 4XH7A09869 поддерживает карты низкопрофильного (LP) и полноразмерного (FH) формата, что упрощает подбор оборудования. Кстати, питание подаётся напрямую от материнской платы, без внешних кабелей.

Применение и сценарии использования

Расширение сервера ThinkSystem SR630 V2

Карта 4XH7A09869 устанавливается в проприетарный разъём на материнской плате сервера. Она добавляет два слота PCIe 3.0 x16, что позволяет подключить дополнительный RAID-контроллер или сетевую карту 25GbE. Это решение подходит для конфигураций, где требуется больше портов ввода-вывода без замены системной платы.

Расширение сервера ThinkSystem SR645

В сервере SR645 эта riser-карта используется для установки карт расширения в корпусе 1U. Два слота x16 обеспечивают достаточную пропускную способность для NVMe-накопителей или FPGA-ускорителей. Модель 4XH7A09869 совместима с низкопрофильными и полноразмерными картами, что даёт гибкость при апгрейде.

Сборка специализированных конфигураций

Riser-карта пригодится при создании сервера для виртуализации или высокопроизводительных вычислений. Два слота PCIe 3.0 позволяют установить, например, две сетевые карты 100GbE или комбинацию SAS HBA и GPU-ускорителя. Питание до 75 Вт на слот подходит для большинства карт без внешнего питания.

Технические характеристики

• Артикул: 4XH7A09869
• Версия PCI Express: PCIe 3.0
• Количество слотов x16: 2
• Максимальная мощность на слот: 75 Вт
• Поддерживаемые ОС: не требует драйверов
• Применение: расширение слотов PCIe в сервере ThinkSystem SR630 V2/SR645
• Разъём питания: без дополнительного питания
• Тип подключения к материнской плате: проприетарный разъём (Lenovo)
• Форм-фактор: низкопрофильный (LP) и полноразмерный (FH)
• Совместимость: ThinkSystem SR630 V2, SR645

Комплектация и установка

Стандартная комплектация: riser-карта Lenovo 4XH7A09869, документация по установке. Дополнительные кабели или крепления не требуются, так как питание и сигналы передаются через проприетарный разъём.

Рекомендации по размещению

Устанавливайте карту в соответствующий разъём на материнской плате сервера. Убедитесь, что она зафиксирована защёлками. Для установки карт расширения используйте слоты x16, соблюдая правила охлаждения: не перекрывайте вентиляционные отверстия. При использовании полноразмерных карт проверьте, что высота корпуса позволяет их разместить.

Интеграция с инфраструктурой

Карта 4XH7A09869 не требует настройки в BIOS или ОС — она определяется автоматически. Подключайте к ней устройства с интерфейсом PCIe 3.0 и ниже (PCIe 2.0, 1.0). Для карт с энергопотреблением более 75 Вт используйте отдельное питание через разъёмы на материнской плате. Riser-карта совместима со стандартными креплениями Lenovo.

Преимущества решения

• Два слота x16 – достаточно для установки пары высокоскоростных контроллеров или ускорителей.
• Без дополнительного питания – упрощает монтаж и снижает количество кабелей внутри корпуса.
• Совместимость с LP и FH – подходит для карт разного размера, включая низкопрофильные сетевые адаптеры.
• Проприетарный разъём Lenovo – гарантирует стабильное соединение и правильное охлаждение в серверах ThinkSystem.
• Не требует драйверов – карта работает сразу после установки, без настройки операционной системы.
