CSE-836BE1C-R1K03B Сервер Supermicro SuperChassis 3U CSE-836BE1C-R1K03B no HDD(16)LFF/ no HDD(2)SFF(optional)/ 7xFH

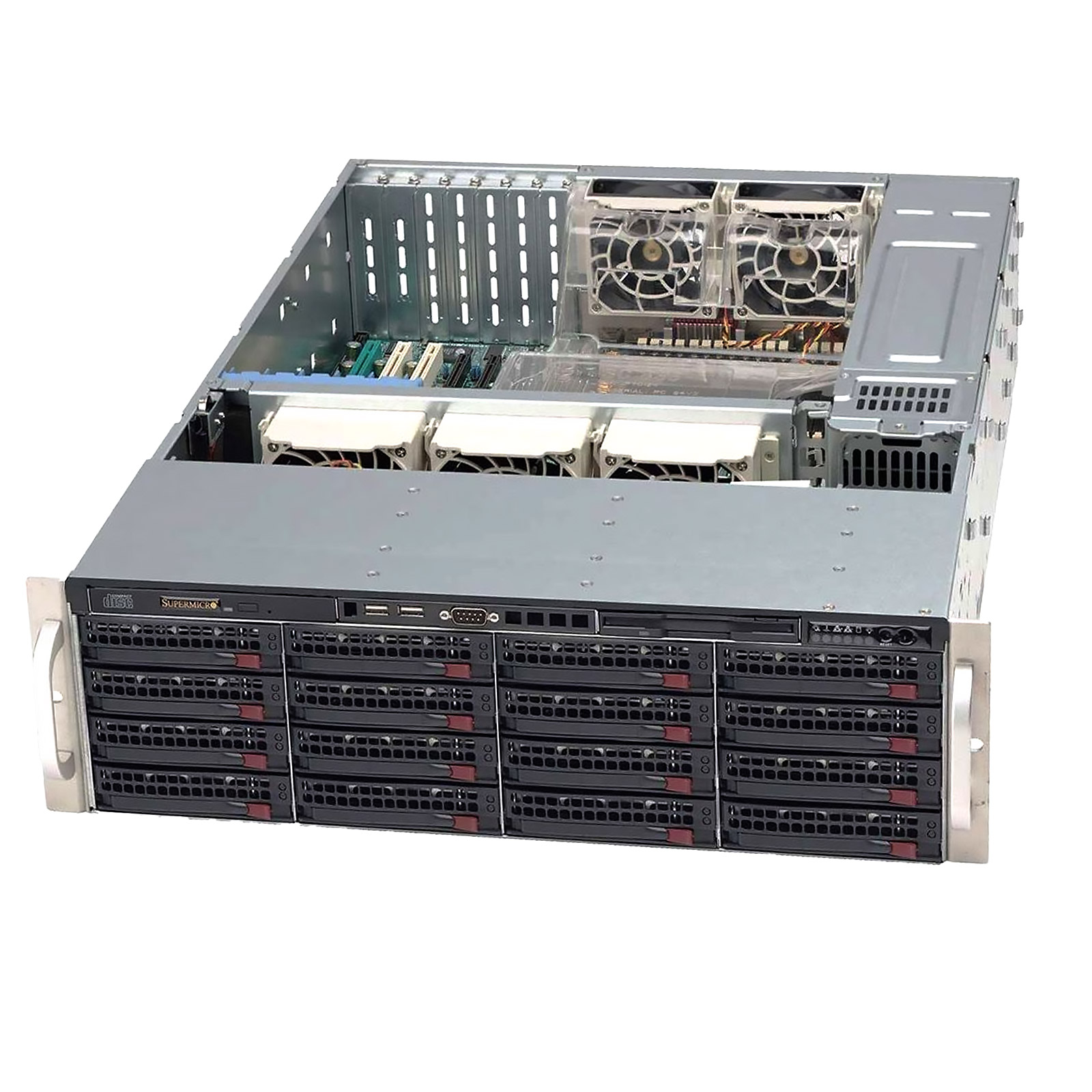

Серверный корпус Supermicro SuperChassis 3U CSE-836BE1C-R1K03B – это основа для систем хранения данных корпоративного уровня. Модель CSE-836BE1C-R1K03B позволяет установить до шестнадцати накопителей с форм-фактором 3,5 дюйма, что делает её решением для файловых серверов, видеонаблюдения и резервного копирования. Корпус поставляется без дисков, процессоров и памяти, поэтому конфигурация собирается индивидуально под задачи.

Применение и сценарии использования

Основное назначение корпуса CSE-836BE1C-R1K03B – создание вместительного хранилища данных. Он хорошо подходит для задач, где требуется большой объём дискового пространства и надёжность, а не максимальная вычислительная мощность.

Файловое хранилище и NAS

Шестнадцать отсеков для дисков LFF позволяют организовать сетевое хранилище (NAS) для рабочих групп. При использовании дисков по 20 ТБ общий объём массива может достигать 320 ТБ. Этого достаточно для хранения архивов проектной документации, медиатек или резервных копий виртуальных машин.

Видеонаблюдение

Для систем видеонаблюдения с длительным сроком хранения записей этот корпус также подходит. Большое количество отсеков позволяет создавать массивы RAID 5 или RAID 6 с «горячим» резервом. Корпус поддерживает горячую замену дисков, поэтому замена вышедшего из строя накопителя занимает меньше минуты и не требует остановки сервера.

Научные и исследовательские задачи

В исследовательских лабораториях часто необходимо хранить большие объёмы сырых данных. Корпус Supermicro обеспечивает стабильную работу 24/7 и возможность поэтапного расширения ёмкости, что важно при постепенном росте объёмов информации.

Конструкция и возможности расширения

Корпус имеет высоту 3U и стандартную ширину для монтажа в стойку 19 дюймов. Внутри достаточно места для установки материнской платы формата E-ATX или ATX. Максимальная глубина монтажного пространства позволяет разместить платы длиной до 13,68 дюйма.

В корпусе предусмотрено семь слотов расширения для карт PCIe x16. Они поддерживают карты полной высоты (FH). Это позволяет установить несколько RAID-контроллеров, сетевых адаптеров или GPU-ускорителей для специализированных задач. При желании можно установить до двух дополнительных дисков SFF в опциональные отсеки, что расширяет возможности организации загрузочных дисков в RAID 1.

Охлаждение обеспечивается за счёт продуманной системы вентиляции. Корпус рассчитан на использование с процессорами, выделяющими до 205 Вт тепла, и обеспечивает стабильный температурный режим внутри. Управление оборотами вентиляторов автоматическое, что снижает уровень шума в простое.

Технические характеристики

Основные параметры корпуса систематизированы в списке ниже. Эти данные помогут при планировании конфигурации сервера.

• Артикул: CSE-836BE1C-R1K03B
• Тип корпуса: сервер хранения данных, Rack (стоечный), 3U
• Максимальное количество процессоров: 1
• Поддержка материнских плат: E-ATX, ATX (до 13,68 x 13 дюймов)
• Отсеки для накопителей: 16 x 3,5 дюйма LFF, горячая замена
• Опциональные отсеки: 2 x 2,5 дюйма SFF (приобретаются отдельно)
• Слоты расширения: 7 x PCIe x16, поддержка карт FH
• Блоки питания: 2 x 1000 Вт (горячая замена, Platinum)
• Интерфейс накопителей: SATA/SAS (через Expander Backplane)
• Охлаждение: 3 вентилятора с регулировкой скорости
• Габариты (В x Ш x Г): 132 x 437 x 648 мм
• Вес нетто/брутто: 30 / 35 кг
• Диапазон рабочих температур: от 10°C до 35°C
• Диапазон температур хранения: от -40°C до 65°C

Преимущества решения

Главное преимущество этой модели – высокая плотность размещения дисков. В корпусе высотой 3U помещается шестнадцать 3,5-дюймовых накопителей. Для сравнения, в стандартных башенных корпусах обычно помещается не более восьми-десяти дисков. При этом корпус занимает всего три юнита в стойке, что экономит место в серверной.

Использование Expander Backplane упрощает подключение дисков. С помощью одного кабеля SAS к контроллеру можно подключить все шестнадцать накопителей. Это снижает количество кабелей внутри корпуса и улучшает циркуляцию воздуха. Блоки питания Platinum сертификации обеспечивают высокий КПД, что снижает затраты на электроэнергию. Горячая замена блоков питания и дисков позволяет обслуживать сервер без остановки работы.

Отдельно стоит отметить качество изготовления. Корпус Supermicro рассчитан на длительную эксплуатацию в дата-центрах. Жёсткость конструкции и качественное покрытие металла защищают внутренние компоненты от вибраций и коррозии.
