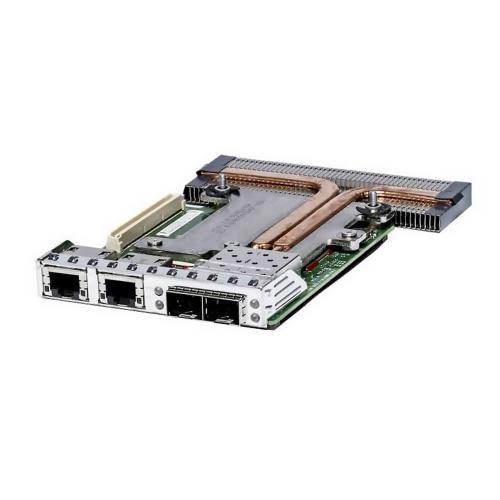

Dell 540-BBBB сетевая карта

Сетевая карта Dell 540-BBBB объединяет два независимых контроллера Intel X520 и Intel I350 на одной плате формата Daughter Card. Модель 540-BBBB предназначена для серверов Dell PowerEdge и обеспечивает гибкую настройку сетевой инфраструктуры. Благодаря комбинации портов 10GbE и 1GbE это решение закрывает широкий круг задач — от виртуализации до подключения систем хранения данных.

Конструкция и особенности

Адаптер выполнен в виде дочерней платы, которая устанавливается в специальный разъём на материнской плате сервера. Это решение не занимает стандартные слоты PCIe, что особенно важно для плотных корпусов. На борту расположены четыре порта: два оптических SFP+ для работы на скорости 10 Гбит/с и два электрических RJ-45 для гигабитных подключений.

Контроллер Intel X520 отвечает за высокоскоростные каналы, а Intel I350 обрабатывает трафик управления и служебные подключения. Такая схема разгружает основные каналы и повышает общую производительность системы. Поддерживается функция Auto-MDI/MDIX, поэтому тип кабеля определяется автоматически.

Плата соответствует спецификациям PCIe 2.0 x8 и работает в режиме полного дуплекса. Поддерживаются стандарты IEEE 802.3, 802.3ae и 802.1Q, что обеспечивает совместимость с современным сетевым оборудованием.

Применение и сценарии использования

Карта рассчитана на использование в серверах Dell PowerEdge 13-го поколения. В список совместимых моделей входят R630, R730, R730xd, R430, R530, T630 и другие. Установка не требует дополнительных переходников, так как разъём Daughter Card уже предусмотрен конструкцией.

Виртуализация и облачные среды

Для гипервизоров VMware ESXi адаптер предлагает сразу четыре физических порта. Это позволяет выделить отдельные каналы для управления, миграции виртуальных машин и пользовательского трафика. Наличие двух 10GbE портов снижает задержки при передаче данных между хостами.

Работа с системами хранения данных

Высокоскоростные порты SFP+ подходят для прямого подключения к хранилищам iSCSI или NAS. Пропускной способности 10 Гбит/с достаточно для резервного копирования и работы с большими массивами данных. Гигабитные порты при этом можно использовать для служебных нужд.

Корпоративные приложения и базы данных

Карта обеспечивает стабильное соединение для SQL-серверов и ERP-систем. Разделение трафика между контроллерами позволяет избежать перегрузки одного канала. Данная модель хорошо подходит для сред с интенсивным сетевым обменом и легко справляется с пиковыми нагрузками.

Технические характеристики

• Марка: Dell
• Артикул: 540-BBBB
• Форм-фактор: Daughter Card
• Интерфейс: Ethernet
• Контроллеры: Intel X520 + Intel I350
• Версия PCIe: 2.0
• Количество разъёмов: 4 (2 × SFP+ 10GbE, 2 × RJ-45 1GbE)
• Скорость передачи: 10/100/1000 Мб/сек (для RJ-45), 10 Гбит/с (для SFP+)
• Поддержка Auto-MDI/MDIX: есть
• Поддерживаемые стандарты: IEEE 802.3, 802.3ae, 802.1Q
• Поддерживаемые ОС: Windows Server, Linux, VMware ESXi
• Совместимость: Dell PowerEdge R630, R730, R730xd, R430, R530, T630 и другие
• Габариты: 167 × 69 × 21 мм
• Вес нетто: 0,2 кг
• Вес брутто: 0,4 кг
• Гарантия: 12 месяцев

Преимущества решения

Главное достоинство — два сетевых контроллера на одной плате. Это экономит место и упрощает обслуживание сервера. Нет необходимости покупать две отдельные карты, что снижает затраты и уменьшает количество точек отказа.

Поддержка 10GbE обеспечивает запас пропускной способности на несколько лет вперёд. Даже если сейчас используется только гигабитная инфраструктура, переход на более быстрые каналы не потребует замены адаптера. Контроллер Intel X520 поддерживает функции разгрузки TCP/IP, что снижает нагрузку на процессор.

Форм-фактор Daughter Card особенно удобен в серверах с плотной компоновкой. Освобождаются стандартные слоты PCIe для других устройств, например, для GPU или NVMe-накопителей. При этом карта надёжно фиксируется и не требует дополнительного крепления.

Драйверы доступны для всех основных операционных систем, включая Windows Server и Linux. Для VMware ESXi также есть готовые модули, что упрощает развёртывание в виртуальной среде. Обновления прошивки для адаптера можно загрузить с официального сайта Dell.
