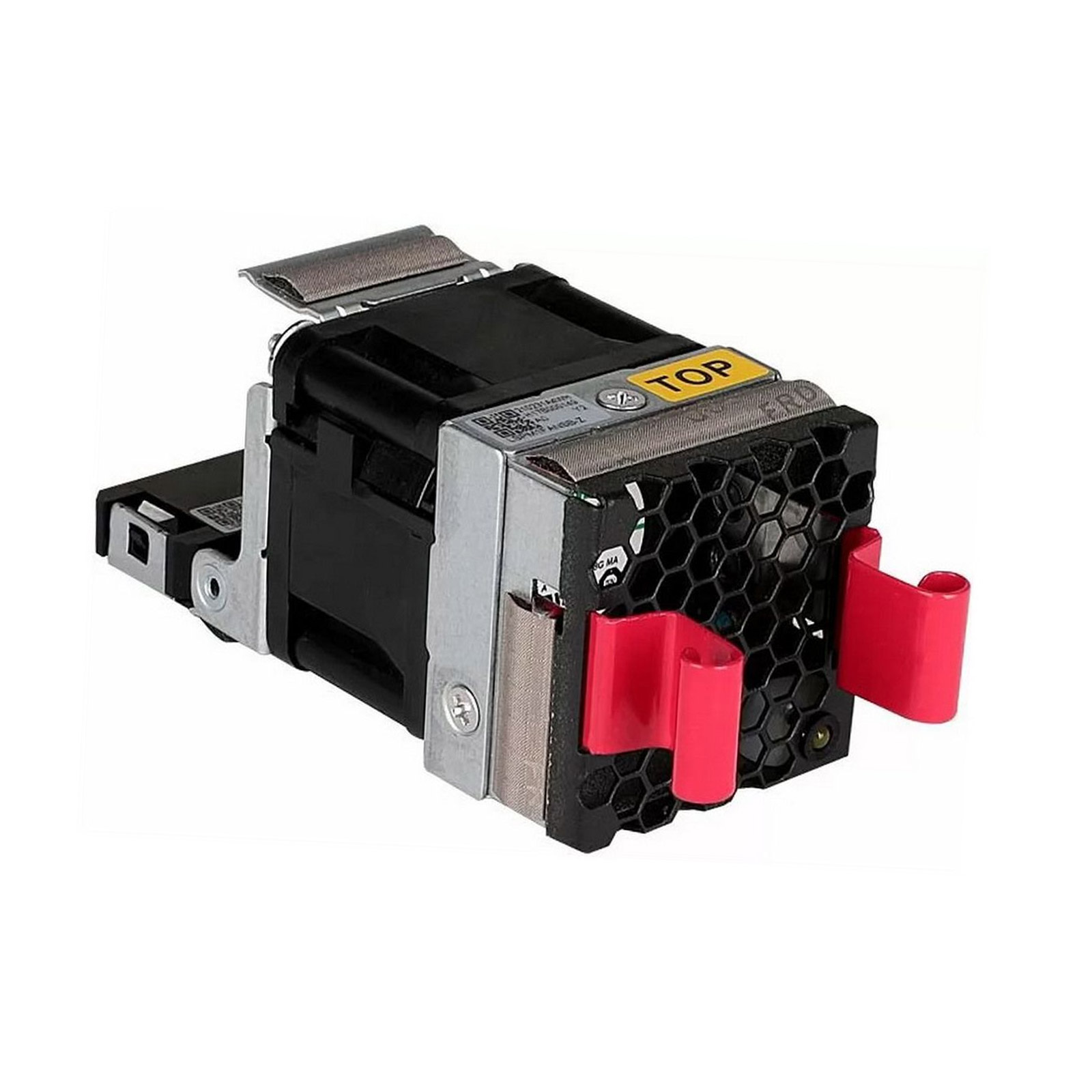

Вентиляторный модуль H3C 0231AF10 G5 1U 4056 Fan Module

Вентиляторный модуль H3C 0231AF10 — это штатная система охлаждения для серверов H3C G5 в корпусе 1U. Модель 0231AF10 обеспечивает интенсивный обдув компонентов, поддерживая стабильную работу процессоров, памяти и дисковых массивов. Устройство 0231AF10 рассчитано на длительную эксплуатацию в стойке и легко заменяется без выключения сервера.

Применение и сценарии использования

Охлаждение серверов H3C G5

Модуль 0231AF10 предназначен для установки в серверы H3C UniServer R4900 G5, R4700 G5, R6900 G5 и их предшественники G3. Он отводит тепло от процессоров Intel Xeon Scalable, оперативной памяти и контроллеров, предотвращая перегрев при пиковых нагрузках. Вентилятор создаёт направленный поток воздуха вдоль шасси, что критично для плотных 1U-корпусов.

Горячая замена в ЦОД

Благодаря поддержке hot-swap, модуль 0231AF10 можно менять без остановки сервера. Это удобно при плановом обслуживании или аварийной замене — система продолжает работать, пока вы устанавливаете новый вентилятор. В дата-центрах с высокими требованиями к аптайму такая возможность особенно важна.

Резервирование системы охлаждения

В серверах H3C предусмотрена избыточность: при выходе одного модуля из строя остальные берут нагрузку на себя. Установка дополнительного вентилятора 0231AF10 в свободный слот повышает надёжность — система сама распределяет обороты, чтобы компенсировать потерю производительности.

Технические характеристики

• Артикул: 0231AF10
• Тип: Вентиляторный модуль для серверов 1U
• Совместимость: H3C UniServer R4900 G5, R4700 G5, R4900 G3, R4700 G3, R6900 G5
• Размер: 40×56 мм (типоразмер 4056)
• Напряжение питания: 12 В
• Поддержка горячей замены: Да (Hot-Swap)
• Управление оборотами: PWM (широтно-импульсная модуляция)
• Скорость вращения: до 15000 об/мин
• Воздушный поток: до 30 CFM
• Уровень шума: до 55 дБА (на максимальных оборотах)
• Срок службы: 70000 часов при 40°C
• Вес: 0.15 кг

Комплектация и установка

Стандартная комплектация: вентиляторный модуль H3C 0231AF10 в сборе с разъёмом для подключения к материнской плате. Дополнительные кабели или крепления не требуются — всё уже встроено в корпус модуля.

Рекомендации по размещению

Устанавливайте модуль 0231AF10 в соответствующий отсек сервера до щелчка. Убедитесь, что защёлки с обеих сторон зафиксировались — это гарантирует надёжный контакт разъёма. Не перекрывайте вентиляционные решётки на передней и задней панелях стойки.

Интеграция с инфраструктурой

Модуль автоматически определяется системой управления сервера H3C. Через интерфейс iMC можно отслеживать скорость вращения, температуру и состояние каждого вентилятора 0231AF10. При превышении пороговых значений система отправит предупреждение — это помогает вовремя заметить неисправность.

Преимущества решения

• Горячая замена — замена без остановки сервера, что критично для 24/7-систем.
• Высокая производительность — до 30 CFM воздушного потока при 15000 об/мин, эффективно охлаждает даже плотные конфигурации.
• Долговечность — ресурс 70000 часов (около 8 лет непрерывной работы) снижает частоту замен.
• Полная совместимость — модуль 0231AF10 подходит для всех серверов H3C G5 и G3 1U, включая R4900, R4700 и R6900.
• Интеллектуальное управление — PWM-сигнал и мониторинг через iMC позволяют точно контролировать температуру и шум.
