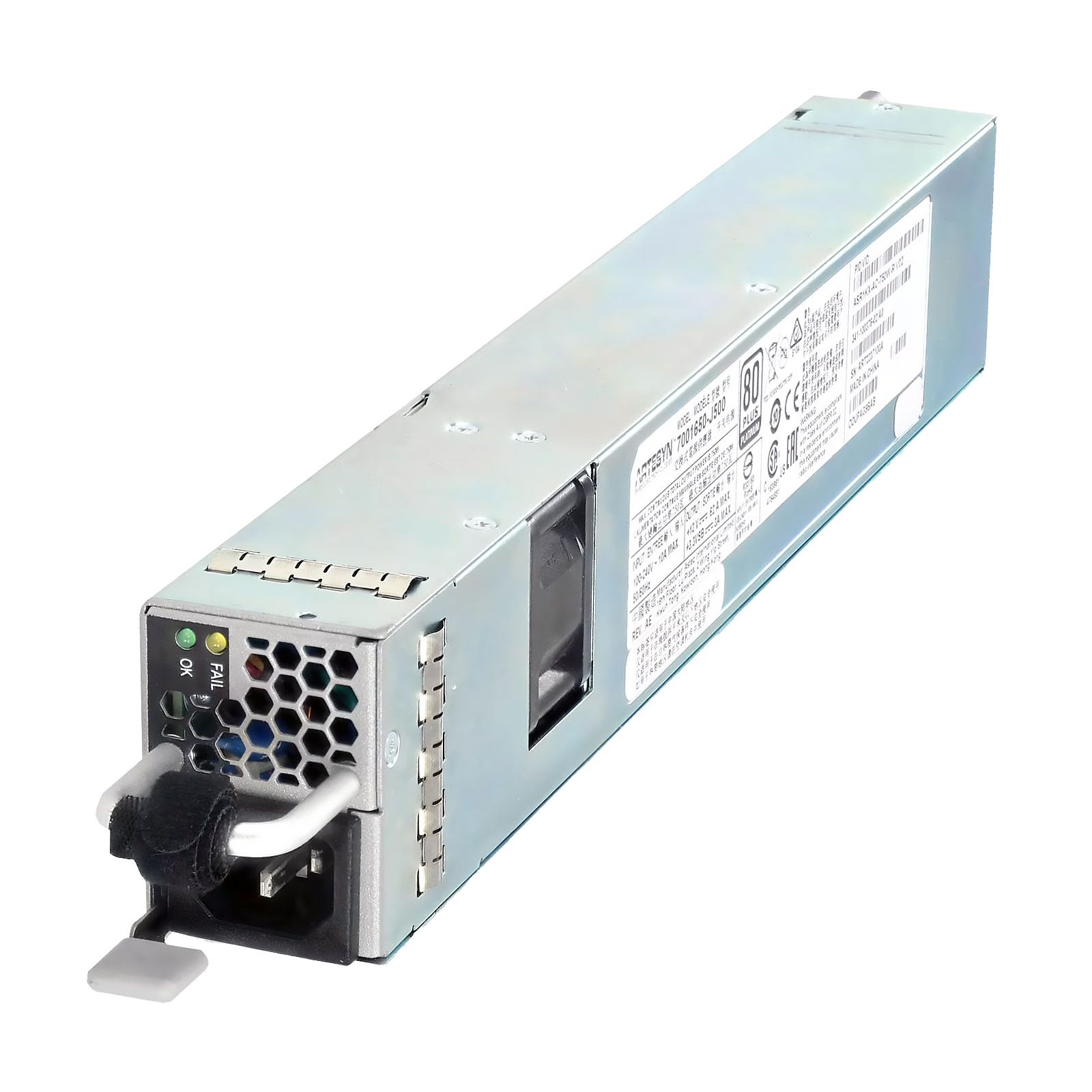

Блок питания Cisco ASR1KX-AC-750W-R

Cisco ASR1KX-AC-750W-R — высокопроизводительный модульный блок питания переменного тока мощностью 750 Вт для маршрутизаторов Cisco ASR 1001-HX. Индекс "R" указывает на конфигурацию охлаждения Rear Exhaust (выдув горячего воздуха назад), что критично для правильной организации теплообмена в центрах обработки данных.

Блок питания обеспечивает энергией платформу, обрабатывающую трафик до 60 Гбит/с, с запасом покрывая потребности маршрутизатора даже при максимальной загрузке процессора и установке всех интерфейсных модулей. Поддержка горячей замены (Hot Swap) позволяет менять блоки без прерывания работы сети.

Основные характеристики

• Мощность: 750 Вт
• Входное напряжение: 85–264 В AC (универсальный вход)
• Направление охлаждения: Port-side Intake / Plug-side Exhaust
• Совместимость: Cisco ASR 1001-HX
• Горячая замена: Да (Hot-Swappable)
• Резервирование: Поддержка схемы 1+1

Детальное описание

ASR1KX-AC-750W-R оснащен цифровым управлением с микроконтроллером, непрерывно мониторящим входное/выходное напряжение, температуру и скорость вентилятора. Данные передаются в Cisco IOS XE, позволяя администраторам контролировать статус через CLI или SNMP. В случае аварии блок отправляет сигнал тревоги до отключения.

Направление воздушного потока критично: маршрутизатор ASR 1001-HX использует схему Front-to-Back. Холодный воздух забирается с лицевой панели (порты SFP/SFP+) и выбрасывается горячим через заднюю панель, где установлены блоки питания. Буква "R" подтверждает, что вентиляторы работают на выдув (Exhaust) из шасси.

Блок оснащен разъемом IEC C14 с механическим фиксатором кабеля, предотвращающим случайное выдергивание. На лицевой панели расположены LED-индикаторы: "Input OK", "Output OK" и "Fail". Энергоэффективность >90% при 50% нагрузке снижает тепловыделение и затраты на электроэнергию.

Технические параметры

• Входное напряжение: 85–264 В AC (номинал 100-240 В)
• Входная частота: 47–63 Гц
• Входной ток: Максимум 10 А (при 100В), типично 4-5 А (при 220В)
• Выходные линии: +12 В (основная), +3.3 В (дежурное питание)
• Holdup Time: > 20 мс
• Вес: ~1.5 кг
• Соответствие: UL 60950-1, EN 60950-1, IEC 60950-1

Применение и совместимость

Блок предназначен исключительно для Cisco ASR 1001-HX. При резервировании (1+1) оба блока должны быть одинаковой модели и типа (AC+AC). Смешивание AC и DC блоков в одном шасси не поддерживается.

При планировании установки учитывайте направление воздушного потока: блок "R" предназначен для стандартной архитектуры ЦОД с холодными коридорами спереди и горячими сзади.

Преимущества

• Carrier-Class надежность для работы 24/7
• Резервирование 1+1 без прерывания сервисов
• Горячая замена за секунды
• Интеллектуальный мониторинг через IOS XE
• Универсальный вход 85-264В для любых сетей
