Блок питания Cisco C9400-PWR-2100AC=

Cisco C9400-PWR-2100AC= — мощный модульный источник питания переменного тока (2100 Вт) для модульных коммутаторов Cisco Catalyst 9400. Артикул со знаком "=" указывает на запасную часть (Spare) для расширения или замены блоков. Устройство обеспечивает питание супервайзеров, линейных карт и подачу Power over Ethernet (PoE/PoE+/UPOE) на оконечные устройства.

С номинальной мощностью 2100 Вт (при высоком входном напряжении) блок поддерживает сотни IP-телефонов, точек доступа Wi-Fi 6, камер видеонаблюдения, подключенных к одному шасси. Сертификация 80 PLUS Platinum гарантирует КПД >90%, что снижает затраты на электричество и охлаждение.

Основные характеристики

• Максимальная мощность: 2100 Вт (при 200–240 В AC)
• Мощность при 110В: ~940 Вт (ограничение по току)
• Разъем питания: IEC 60320 C19 (для тока до 16А)
• Класс эффективности: 80 PLUS Platinum
• Горячая замена: Да, полная поддержка OIR
• Совместимость: Шасси C9404R, C9407R, C9410R

Детальное описание

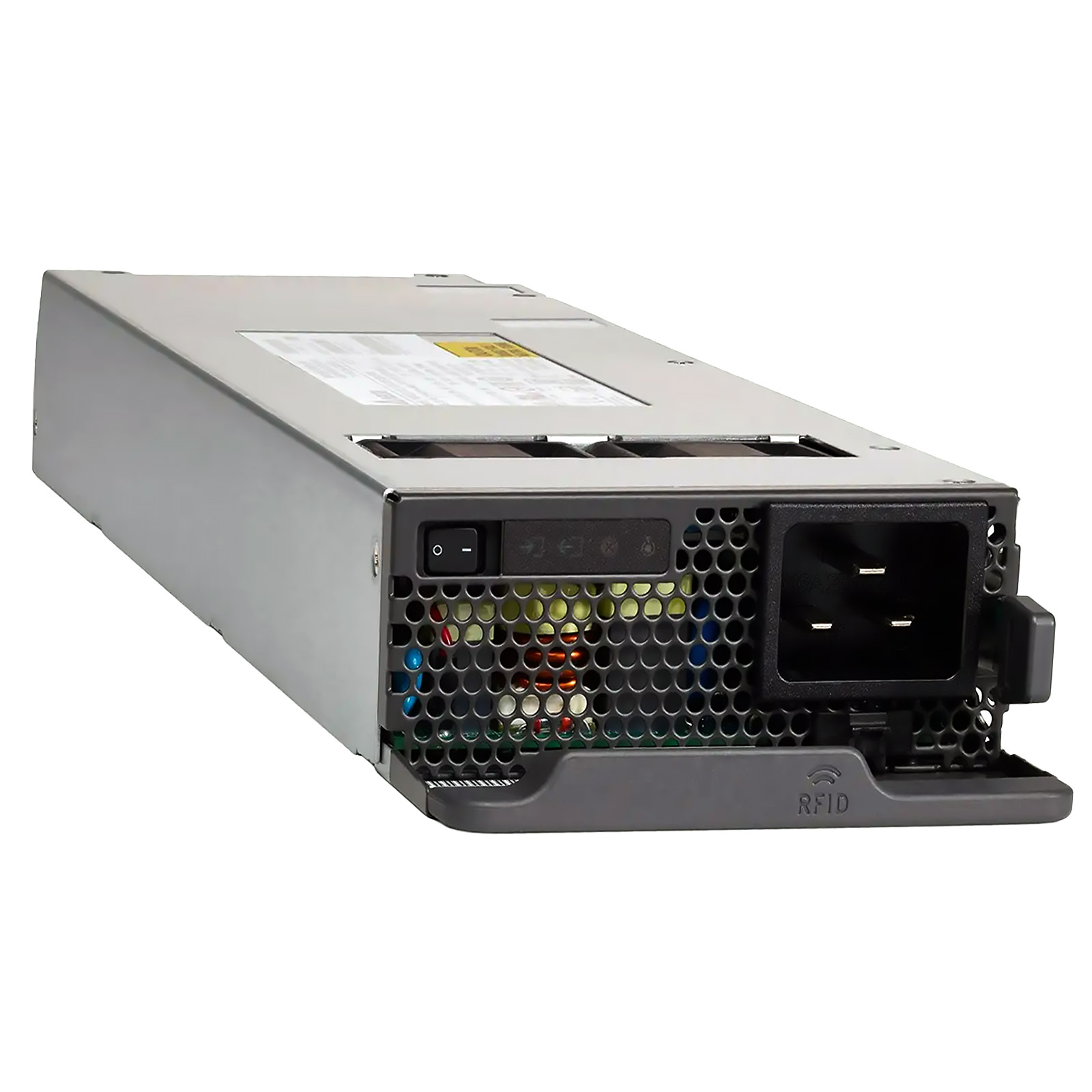

Блок выполнен в вытянутом металлическом корпусе, занимающем всю глубину шасси Catalyst 9400. На лицевой панели расположены эргономичная рукоятка, разъем C19 и LED-индикация. Использование C19 вместо C13 обусловлено высокими токами при полной нагрузке 2100 Вт.

Система охлаждения автономна, но согласована с шасси. Мощный вентилятор прогоняет воздух через плотную компоновку, выбрасывая тепло наружу. Блок поддерживает мониторинг температуры и оборотов вентилятора в реальном времени. При отказе вентилятора блок автоматически отключается, а нагрузка перераспределяется на остальные (если настроено резервирование).

Важная особенность: зависимость выходной мощности от входного напряжения. При 110-120В блок выдает ~940 Вт, при 200-240В — полные 2100 Вт. Это критично для планирования PoE-бюджета при переезде в регионы с разным напряжением сети.

Блок поддерживает технологии EnergyWise, позволяя измерять реальное потребление каждым портом и устройством, отключать неиспользуемые порты по расписанию (например, IP-телефоны ночью).

Технические параметры

• Входное напряжение: 100–240 В AC (номинал), 90–264 В AC (предельное)
• Входной ток: До 16 А
• Выходная мощность: 2100 Вт (230V) / 940 Вт (115V)
• Holdup Time: 20 мс
• Вес: ~2.5–3 кг
• Защиты: OVP, OCP, OTP, SCP

Применение и совместимость

Блок совместим со всеми шасси Catalyst 9400:

• C9404R (4 слота) — до 4 блоков
• C9407R (7 слотов) — до 8 блоков
• C9410R (10 слотов) — до 8 блоков

Благодаря модульной архитектуре можно начать с 1-2 блоков и добавлять новые по мере роста потребности в мощности PoE без отключения коммутатора.

Преимущества

• Масштабируемость: Pay-as-you-grow подход
• Высокая мощность PoE: Идеал для UPOE (60W) и UPOE+ (90W)
• Platinum эффективность: Меньше тепла, выше стабильность
• Гибкое резервирование: N+1 или N+N для отказоустойчивости
• Простота эксплуатации: Автоматическая конфигурация
