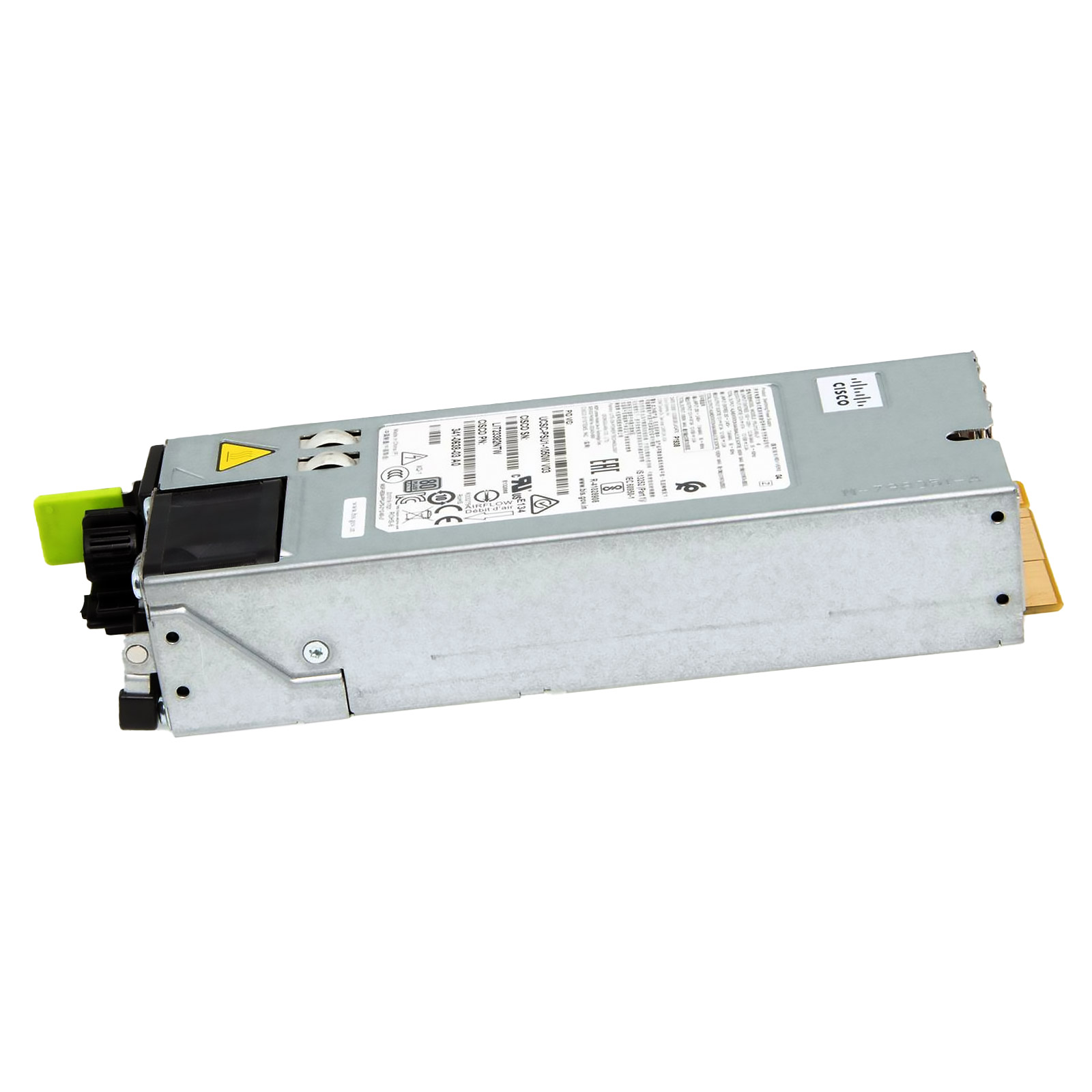

Блок питания Cisco HX-PSU1-1050W=

Cisco HX-PSU1-1050W= — универсальный серверный блок питания переменного тока для гиперконвергентной платформы Cisco HyperFlex (HX) и стоечных серверов UCS C-Series. Мощность 1050 Вт обеспечивает энергией большинство двухпроцессорных конфигураций с полной набивкой памяти и дисков, сохраняя высокую эффективность на малых нагрузках.

Блок имеет сертификацию 80 PLUS Platinum (КПД >94% при 50% нагрузке). Высокий КПД критичен для гиперконвергентных кластеров, где в одной стойке размещаются десятки узлов. Снижение потерь позволяет сократить счета за электричество и требования к охлаждению ЦОД.

Основные характеристики

• Мощность (High Line): 1050 Вт (при 200–240 В AC)
• Мощность (Low Line): 800 Вт (при 100–120 В AC)
• Эффективность: 80 PLUS Platinum (>94% КПД)
• Форм-фактор: 1U Redundant PSU для C-Series/HX-Series
• Интерфейс управления: I2C для связи с Cisco CIMC
• Разъем: IEC C14

Детальное описание

Архитектура блока HX-PSU1-1050W= построена на цифровых контроллерах PWM (широтно-импульсная модуляция), обеспечивающих стабильное напряжение +12В даже при резких скачках нагрузки процессоров Intel Xeon Scalable в турбо-режимах. Линия +12Vsb (Standby) питает контроллер BMC (Cisco CIMC), позволяя удаленно управлять сервером даже когда он выключен.

Блок интегрирован с Cisco Integrated Management Controller (CIMC). Администратор видит в реальном времени потребляемую мощность (Вт, Амперы), температуру и статус вентилятора. Поддерживаются политики Power Capping — принудительное ограничение потребления для вписывания в лимиты стойки.

Важно: зависимость мощности от входного напряжения. Блок маркируется как 1050W, но выдает эту мощность только при питании от 200-240 Вольт. При 110 Вольт мощность ограничивается на уровне 800 Вт, что может стать ограничением для высоконагруженных конфигураций.

Охлаждение осуществляется встроенным вентилятором с двойным шарикоподшипником. При выходе вентилятора из строя загорается янтарный индикатор и сервер передает алерт в систему мониторинга.

Технические параметры

• Входное напряжение: 100–240 В AC (автовыбор)
• Частота: 50/60 Гц
• Выход +12В: До 87.5 А (при 230В)
• Выход +12Vsb: 3.0 А
• Защиты: От перегрева, перегрузки, КЗ, скачков напряжения
• Соответствие: UL, CE, CCC, BSMI, KC

Применение и совместимость

Блок совместим с широким спектром оборудования Cisco UCS и HyperFlex поколений M4, M5:

• HyperFlex Nodes: HX220c M4/M5, HX240c M4/M5, HX-E-220M5, HX-E-240M5
• UCS Servers: UCS C220 M4/M5, UCS C240 M4/M5, UCS C480 M5

Артикул с суффиксом "=" означает Spare (запчасть), поставляется в отдельной упаковке без кабеля питания (кабель заказывается отдельно под регион).

Преимущества

• Универсальность: Один блок для всего парка C-Series/HX
• Platinum Efficiency: Максимальная экономия OpEx
• Глубокая интеграция: Мониторинг через CIMC/Intersight
• Надежность: Работа 24/7/365 в условиях ЦОД
• Redundancy: Горячая замена без простоя
