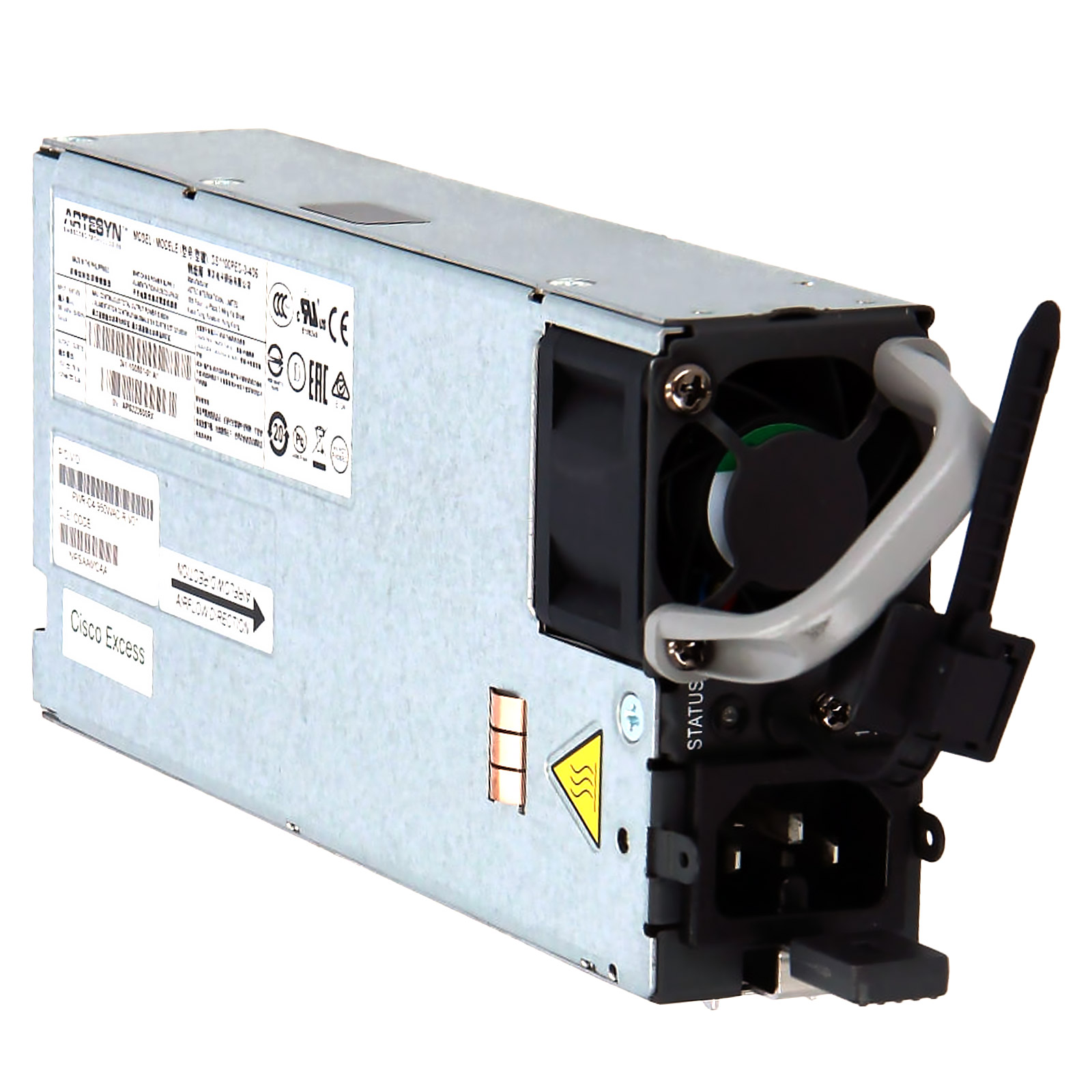

Блок питания Cisco PWR-C4-950WAC-R

Блок питания Cisco PWR-C4-950WAC-R: 950W AC для Catalyst 9500

КОНТЕНТ

Cisco PWR-C4-950WAC-R — это мощный модульный источник питания переменного тока (950 Вт), разработанный для ядра корпоративной сети — коммутаторов серии Cisco Catalyst 9500 High Performance. Индекс "R" в названии модели (Red / Rear Exhaust) указывает на направление воздушного потока, оптимизированное для определенных схем охлаждения в ЦОД (обычно Port-side intake). Этот блок питания является ключевым элементом для обеспечения надежной работы высокопроизводительных коммутаторов агрегации, обрабатывающих трафик на скоростях 25G, 40G и 100G.

Блок питания PWR-C4-950WAC-R обеспечивает высокую плотность мощности и эффективность Platinum-класса (КПД >94%). Это особенно важно для коммутаторов серии Catalyst 9500, которые часто используются в режиме 24/7 с максимальной загрузкой. Устройство поддерживает горячую замену (Hot Swap) и работу в режиме резервирования 1+1, гарантируя бесперебойность сервисов даже при выходе из строя одного из вводов питания или самого блока.

Основные характеристики

• Мощность: 950 Вт
• Входное напряжение: 115–230 В AC
• Эффективность: 94% (Platinum Grade)
• Охлаждение: Front-to-Back (в зависимости от шасси, сверять по цвету ручки)
• Совместимость: Cisco Catalyst 9500 Series (C9500-32C, C9500-32QC, C9500-48Y4C, C9500-24Y4C)
• Резервирование: 1+1 Redundancy

Детальное описание

Модуль PWR-C4-950WAC-R выполнен в компактном форм-факторе для установки в заднюю часть шасси Catalyst 9500. Он оснащен интеллектуальной системой управления вентилятором, которая регулирует обороты в зависимости от нагрузки и температуры, минимизируя шум и износ подшипников. Наличие активного корректора коэффициента мощности (PFC) снижает реактивную нагрузку на электросеть.

Важным аспектом является совместимость с конкретными моделями шасси Catalyst 9500. Серия 9500 делится на модели High Performance и модели General Purpose, которые используют разные типы блоков питания (C4 vs C1/C3). PWR-C4 предназначен именно для высокопроизводительных моделей (например, C9500-32C). Попытка установить его в неподходящее шасси физически невозможна или не приведет к работе устройства.

Технические параметры

• Входной ток: 10 А (115В) / 5 А (230В)
• Выходное напряжение: +12 В
• Тепловыделение: ~2901 BTU/hr (макс)
• Время удержания: 10 мс
• Разъем: IEC 60320 C16 (Обратите внимание: C16 отличается от стандартного C14 наличием выемки/ключа и рассчитан на более высокие температуры)

Применение и совместимость

Предназначен для следующих моделей:

• Cisco Catalyst C9500-32C
• Cisco Catalyst C9500-32QC
• Cisco Catalyst C9500-48Y4C
• Cisco Catalyst C9500-24Y4C

Не совместим с моделями C9500-12Q, C9500-24Q, C9500-40X (они используют блоки серии C3).

Преимущества

• Высокая мощность: 950 Вт с запасом для любых модулей
• Надежность ядра сети: Разработан для непрерывной работы
• Энергоэффективность: Снижение затрат на эксплуатацию
• Интеллектуальный мониторинг: Интеграция с DNA Center
