Линейная карта Cisco C9400-LC-24S
Артикул:
C9400-LC-24S
Характеристики
Производитель
Cisco
Тип:
Линейная карта
Дополнительно
Количество портов: 24; Тип портов: SFP (1GE); Пропускная способность на слот: до 80 Гбит/с (SUP-1) / 240 Гбит/с (SUP-1XL); IOS XE: с релиза 16.8.1; Стандарты PoE: нет; Горячая замена: Да
Назначение
Модульная линейная карта доступа для коммутаторов Cisco Catalyst 9400 Series — 24 оптических порта 1 Gigabit Ethernet SFP
Все характеристики
Заказной товар
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Сайт не является публичной офертой. Цены, доступность и комплектации товаров менеджер уточнит после оформления заказа.
Описание

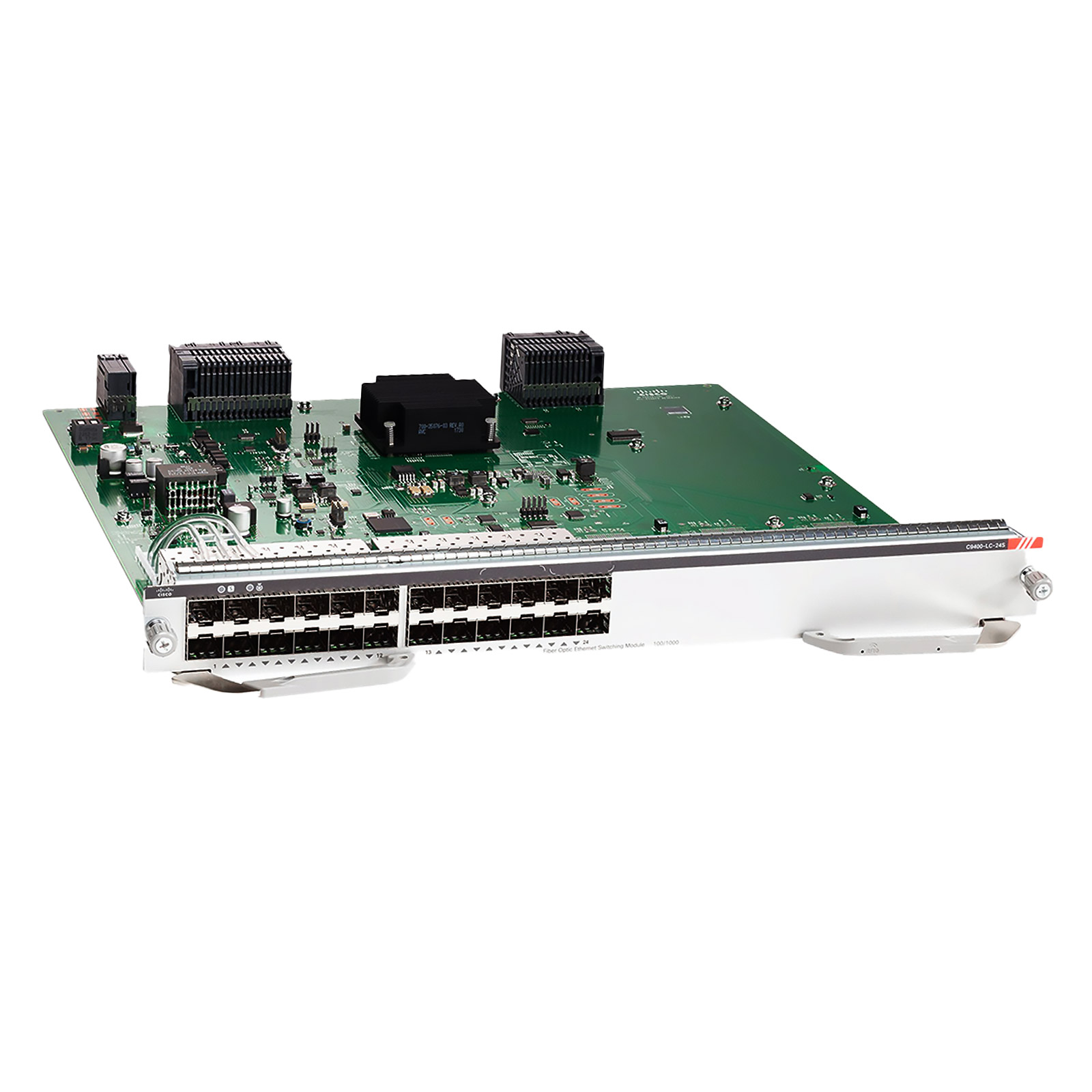

Линейная карта C9400-LC-24S — оптический модуль доступа для коммутаторов Cisco Catalyst 9400 Series, обеспечивающий 24 порта 1 Gigabit Ethernet в форм-факторе SFP. Решение предназначено для построения высокоплотных оптических инфраструктур корпоративного кампуса с поддержкой горячей замены и централизованного управления через Cisco DNA Center.
Применение и сценарии использования
Оптический доступ в офисных и образовательных сетях
Карта C9400-LC-24S востребована там, где требуется подключение серверных стоек, NAS-хранилищ и рабочих станций по оптическому каналу без PoE-нагрузки. Поддержка широкого спектра SFP-трансиверов — от многомодовых SR до одномодовых LX и ZX — позволяет охватить как локальные, так и удалённые здания в рамках единой сети кампуса.
Расширение модульного коммутатора Catalyst 9400
Модуль органично дополняет шасси C9404R, C9407R или C9410R, увеличивая количество оптических портов без замены всей платформы. Комбинирование нескольких карт в одном шасси позволяет достичь от 24 до 192 оптических портов 1GE в зависимости от модели шасси и установленного супервизора.
Миграция сети на оптическую среду передачи
При плановом переходе от меди к оптике C9400-LC-24S становится ключевым элементом модернизации: замена одной линейной карты охватывает 24 рабочих места или серверных подключения без остановки работы остального оборудования — благодаря процедуре Online Insertion and Removal (OIR).
Технические характеристики
- Артикул: C9400-LC-24S
- Платформа: Cisco Catalyst 9400 Series (9404R / 9407R / 9410R)
- Количество портов: 24
- Тип портов: SFP (1 Gigabit Ethernet)
- Скорость портов: 1 GE
- Пропускная способность на слот: до 80 Гбит/с (C9400-SUP-1) / 240 Гбит/с (C9400-SUP-1XL/1XL-Y)
- Поддерживаемые супервизоры: C9400-SUP-1; C9400-SUP-1XL; C9400-SUP-1XL-Y
- Минимальная версия IOS XE: 16.8.1
- Портов в шасси (мин./макс.): C9404R: 24/48 • C9407R: 24/120 • C9410R: 24/192
- PoE: Нет
- Горячая замена: Да (Online Insertion and Removal)
- Производитель: Cisco Systems
- Гарантия: Enhanced Limited Lifetime Hardware Warranty
Комплектация и установка
Стандартная комплектация: линейная карта C9400-LC-24S, направляющие для установки в шасси, комплект документации.
Рекомендации по размещению
Карта устанавливается в любой свободный слот шасси Catalyst 9400 без отключения питания. Для корректной работы воздушного охлаждения необходимо заполнить пустые слоты заглушками C9400-S-BLANK. При наполнении шасси несколькими картами обеспечьте подключение соответствующих блоков питания для покрытия суммарного энергопотребления.
Интеграция с инфраструктурой
Совместимость: Cisco Catalyst 9404R; Cisco Catalyst 9407R; Cisco Catalyst 9410R. Поддерживаются супервизоры C9400-SUP-1, C9400-SUP-1XL и C9400-SUP-1XL-Y. Управление через Cisco DNA Center, Cisco IOS XE CLI и NETCONF/RESTCONF.
Преимущества решения
- Модульная гибкость: возможность дооснащения существующего шасси без его замены, сокращение совокупной стоимости владения.
- Широкая поддержка трансиверов: совместимость с портативными SFP-модулями разной дальности — от 550 м (SX) до 80 км (ZX) и более в зависимости от трансивера.
- Горячая замена OIR: установка и извлечение без остановки коммутатора — критично для сред с требованиями к непрерывности работы.
- Интеграция с Cisco DNA: поддержка SD-Access, автоматизированного управления политиками и сегментации сети на уровне группы.
- Централизованный мониторинг: встроенные RFID-метки упрощают инвентаризацию оборудования в рамках Cisco DNA Center.
Вопросы и ответы
Какую скорость обеспечивает C9400-LC-24S?
Карта C9400-LC-24S предоставляет 24 порта 1 Gigabit Ethernet (SFP). Пропускная способность на слот составляет до 80 Гбит/с при использовании супервизора C9400-SUP-1 и до 240 Гбит/с при установке C9400-SUP-1XL или C9400-SUP-1XL-Y.
Поддерживает ли эта линейная карта PoE?
Нет. Модель C9400-LC-24S является чисто оптической картой доступа без поддержки Power over Ethernet. Для задач PoE предназначены карты серии C9400-LC-48P, C9400-LC-48H, C9400-LC-48U.
Можно ли установить карту без выключения коммутатора?
Да, линейные карты Catalyst 9400 поддерживают Online Insertion and Removal (OIR), что позволяет устанавливать и извлекать модуль в процессе работы шасси без прерывания трафика на остальных картах.
С какими супервизорами совместима данная линейная карта?
Карта совместима с C9400-SUP-1, C9400-SUP-1XL и C9400-SUP-1XL-Y. Супервизоры второго поколения C9400X-SUP-2 и C9400X-SUP-2XL предназначены для более новых карт с поддержкой 10G/мультигигабитных скоростей.
Сколько портов можно получить в одном шасси с несколькими C9400-LC-24S?
В шасси C9404R можно установить 2 карты (48 портов), в C9407R — до 5 карт (120 портов), в C9410R — до 8 карт (192 порта). Фактическое число слотов зависит от установленного супервизора.
