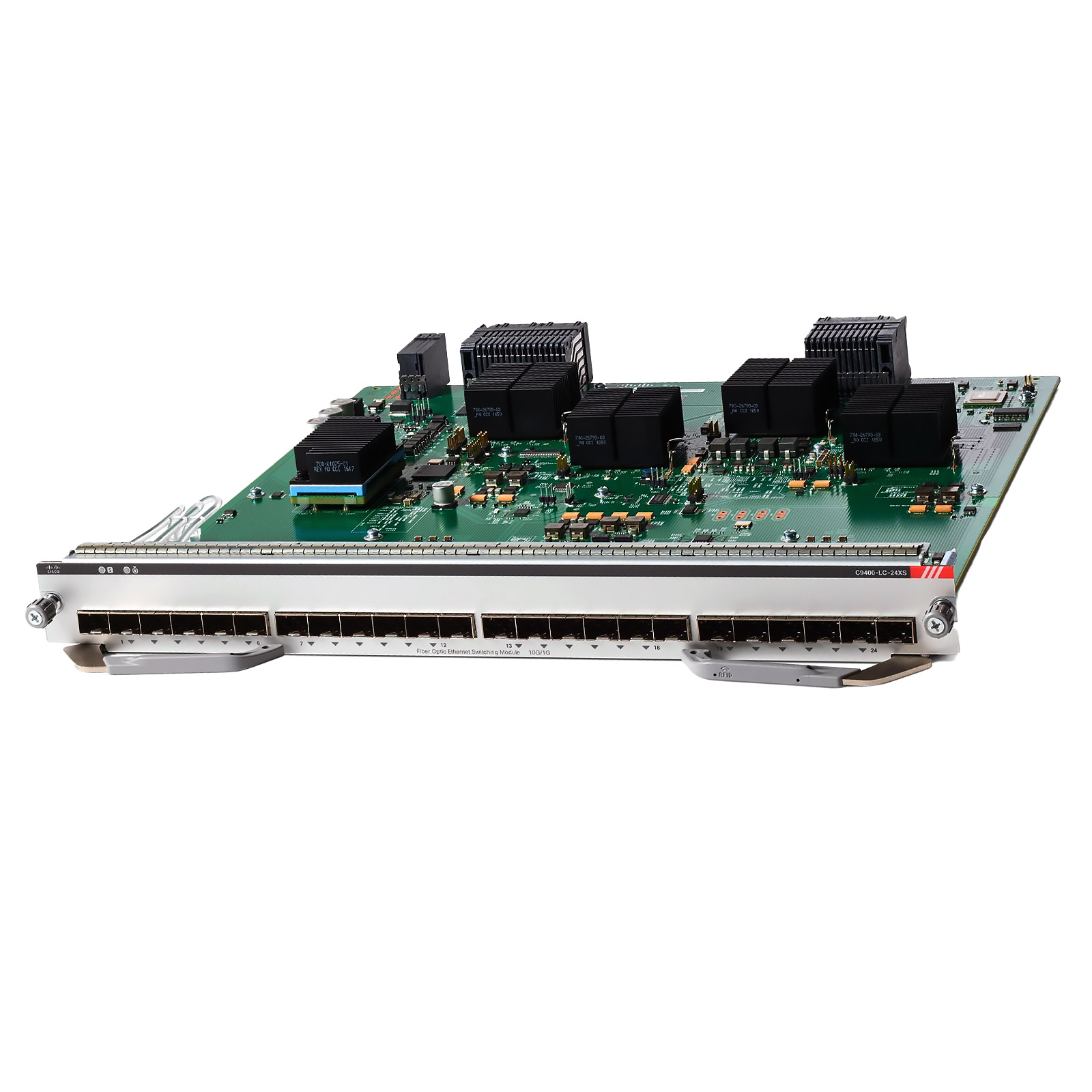

Линейная карта Cisco C9400-LC-24XS
Артикул:
C9400-LC-24XS
Характеристики
Производитель
Cisco
Тип:
Линейная карта
Дополнительно
Количество портов: 24; Тип портов: SFP+/SFP (10GE/1GE); Пропускная способность: до 480 Гбит/с (SUP-2XL); MACsec-256: Да; Jumbo Frame: до 9216 байт; Горячая замена: Да; Размеры: 4,06 x 37,90 x 37,00 см
Назначение
Модульная высокоскоростная линейная карта для коммутаторов Cisco Catalyst 9400 — 24 порта 10 Gigabit Ethernet SFP+ (с поддержкой 1GE SFP)
Все характеристики
Заказной товар
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Сайт не является публичной офертой. Цены, доступность и комплектации товаров менеджер уточнит после оформления заказа.
Описание
Высокоскоростная линейная карта C9400-LC-24XS для коммутаторов серии Cisco Catalyst 9400 предоставляет 24 порта 10 Gigabit Ethernet SFP+ с обратной совместимостью с модулями 1GE SFP. Решение ориентировано на сценарии агрегации и ядра корпоративного кампуса, где требуется плотная 10-гигабитная оптическая связность при минимальной задержке и аппаратной поддержке MACsec-256.
Применение и сценарии использования
Агрегация потоков в корпоративном кампусе
C9400-LC-24XS идеально подходит для уровня агрегации, куда стекаются потоки от коммутаторов доступа: каждый порт 10GE SFP+ способен принять аплинк от нескольких гигабитных устройств, а суммарная пропускная способность карты при использовании с супервизором C9400X-SUP-2XL достигает 480 Гбит/с на слот.
Подключение серверов и систем хранения
Плотный 10-гигабитный интерфейс востребован в серверных помещениях: 24 оптических канала обеспечивают прямое подключение серверов с SFP+-адаптерами к коммутатору ядра, исключая промежуточные уровни и снижая задержки в сети хранения данных.
Поэтапная миграция с 1G на 10G
Поскольку каждый порт SFP+ принимает как 10GE, так и стандартные модули 1G SFP, обновление инфраструктуры может происходить постепенно: часть портов работает на 1G с уже имеющимися трансиверами, остальные подключаются по 10G по мере готовности конечных узлов.
Технические характеристики
- Артикул: C9400-LC-24XS
- Платформа: Cisco Catalyst 9400 Series (9404R / 9407R / 9410R)
- Количество портов: 24
- Тип портов: SFP+ / SFP (10GE / 1GE)
- Пропускная способность на слот: 80 Гбит/с (SUP-1) / 240 Гбит/с (SUP-1XL) / 480 Гбит/с (SUP-2XL)
- Шифрование: MACsec-256 (IEEE 802.1AE) — аппаратное
- Поддерживаемые супервизоры: C9400-SUP-1; C9400-SUP-1XL; C9400-SUP-1XL-Y; C9400X-SUP-2; C9400X-SUP-2XL
- Jumbo Frame: до 9216 байт (L2–L4)
- Минимальная версия IOS XE: 16.6.2
- Размеры: 4,06 × 37,90 × 37,00 см
- Горячая замена: Да (OIR)
- Производитель: Cisco Systems
- Гарантия: Enhanced Limited Lifetime Hardware Warranty
Комплектация и установка
Стандартная комплектация: линейная карта C9400-LC-24XS, крепёжные элементы, направляющие для установки в шасси.
Рекомендации по размещению
Для достижения максимальной пропускной способности 480 Гбит/с рекомендуется использовать супервизор C9400X-SUP-2XL. Карта размещается в любом доступном слоте шасси и может устанавливаться параллельно с картами других типов. Пустые слоты в шасси следует заполнять заглушками C9400-S-BLANK для поддержания правильного воздушного потока.
Интеграция с инфраструктурой
Совместимость: Cisco Catalyst 9404R, 9407R, 9410R. Управление — через Cisco DNA Center, поддержка SD-Access, NETCONF, RESTCONF и Cisco IOS XE CLI.
Преимущества решения
- Аппаратный MACsec-256: шифрование трафика без потерь производительности на уровне кремния, соответствие требованиям корпоративной безопасности.
- Двойная совместимость портов: один слот SFP+ принимает как 10G, так и 1G-трансиверы, защищая инвестиции в существующий парк оптики.
- Поддержка Cisco UADP ASIC: программируемая обработка трафика, аналитика NetFlow, расширенные ACL и QoS без снижения пропускной способности.
- Масштабирование до 480 Гбит/с: при использовании с современными супервизорами SUP-2/2XL карта обеспечивает полный non-blocking forwarding.
- Поддержка Cisco StackWise Virtual: возможность виртуальной стекировки двух шасси Catalyst 9400, что удваивает порт-плотность в рамках единого логического устройства.
Вопросы и ответы
Какую пропускную способность обеспечивает C9400-LC-24XS?
Пропускная способность зависит от установленного супервизора: 80 Гбит/с с C9400-SUP-1, 240 Гбит/с с C9400-SUP-1XL/1XL-Y и до 480 Гбит/с с C9400X-SUP-2XL. Последний вариант обеспечивает неблокирующую работу при 10G-нагрузке на всех 24 портах.
Поддерживает ли карта шифрование трафика?
Да, C9400-LC-24XS оснащена аппаратным ускорителем MACsec-256 (IEEE 802.1AE). Шифрование выполняется на уровне ASIC без снижения производительности, что делает карту подходящей для сред с высокими требованиями к защите данных.
Можно ли подключать 1G-трансиверы в порты SFP+ этой карты?
Да. Каждый порт SFP+ поддерживает как 10G SFP+-трансиверы, так и стандартные 1G SFP-модули, что позволяет гибко смешивать скоростные режимы в рамках одной карты.
Требуется ли специальный супервизор для работы C9400-LC-24XS?
Карта работает с широким спектром супервизоров: C9400-SUP-1, SUP-1XL, SUP-1XL-Y, C9400X-SUP-2 и SUP-2XL. Для максимальной скорости 480 Гбит/с на слот необходим C9400X-SUP-2XL.
Нужно ли отключать шасси при установке карты?
Нет. Линейные карты Catalyst 9400 поддерживают горячую замену (Online Insertion and Removal), поэтому установку и извлечение модуля можно выполнять без остановки работы коммутатора.
