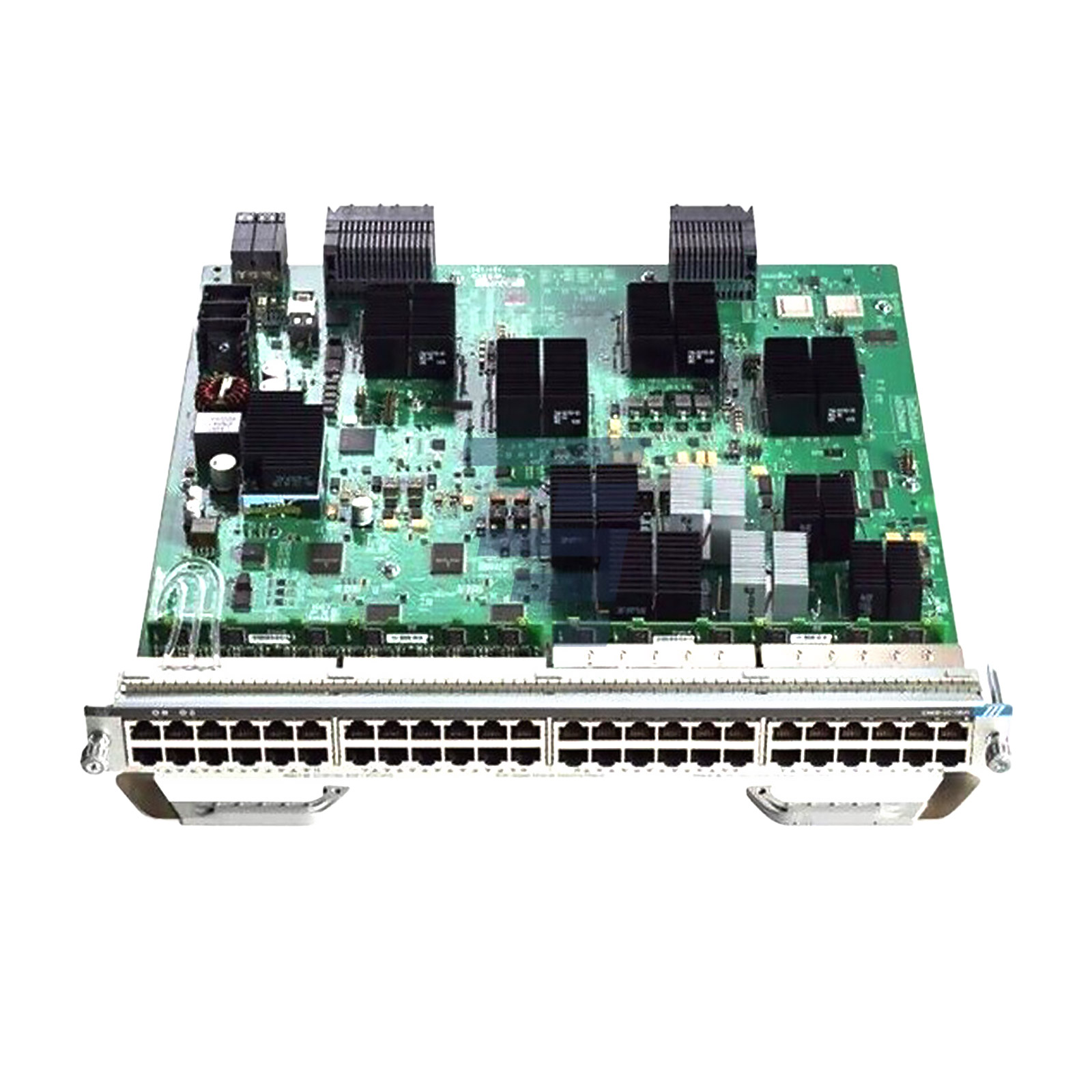

Линейная карта Cisco C9400-LC-48H

Линейная карта C9400-LC-48H обеспечивает 48 портов 10/100/1000 Mbps RJ-45 с поддержкой технологии Cisco UPOE+ (IEEE 802.3bt) для коммутаторов Cisco Catalyst 9400. Каждый порт способен подавать до 90 Вт питания по стандартной витой паре, что превращает модуль в оптимальный выбор для подключения устройств IoT, точек доступа Wi-Fi 6/6E, IP-камер и цифровых вывесок в высокоплотных корпоративных средах.

Применение и сценарии использования

Питание точек доступа Wi-Fi 6/6E и IoT-устройств

C9400-LC-48H позволяет запитать от каждого порта одновременно точку доступа Wi-Fi 6E и подключённое к ней периферийное устройство благодаря технологии UPOE+ (до 90 Вт). Это исключает необходимость прокладки отдельного силового кабеля и позволяет разместить оборудование в удобном месте — там, где ранее не было розеток.

Корпоративный кампус с высокой плотностью подключений

При полной загрузке шасси C9410R картами C9400-LC-48H получается до 384 медных порта с UPOE+. Для учебных корпусов, открытых офисов и конференц-залов это означает единую управляемую платформу, которая питает и подключает к сети все конечные устройства от одного шасси.

Системы видеонаблюдения и умного здания

Тепловые камеры с PTZ-функциями, LED-панели освещения и системы контроля доступа требуют мощного питания по сети. Карта поддерживает до 90 Вт на порт в соответствии с IEEE 802.3bt Type 4, что достаточно для питания даже самых энергоёмких PoE-устройств без дополнительных инжекторов.

Технические характеристики

• Артикул: C9400-LC-48H
• Платформа: Cisco Catalyst 9400 Series (9404R / 9407R / 9410R)
• Количество портов: 48
• Тип портов: RJ-45 (10/100/1000 Mbps)
• PoE-стандарт: Cisco UPOE+ / IEEE 802.3bt Type 4 — до 90 Вт/порт
• Совместимые стандарты PoE: IEEE 802.3bt; IEEE 802.3at (PoE+, 30 Вт); IEEE 802.3af (PoE, 15 Вт); Cisco pre-standard
• Поддерживаемые супервизоры: C9400-SUP-1; C9400-SUP-1XL; C9400-SUP-1XL-Y; C9400X-SUP-2; C9400X-SUP-2XL
• Минимальная версия IOS XE: 16.12.1
• Портов в шасси (мин./макс.): C9404R: 48/96 • C9407R: 48/240 • C9410R: 48/384
• Максимум портов с 90 Вт UPOE+: C9410R: до 260 портов (SUP-1XL/Y) / 240 (SUP-2/2XL)
• Горячая замена: Да (OIR)
• Производитель: Cisco Systems
• Гарантия: Enhanced Limited Lifetime Hardware Warranty

Комплектация и установка

Стандартная комплектация: линейная карта C9400-LC-48H, крепёжные направляющие, документация.

Рекомендации по размещению

Модуль устанавливается в любой свободный слот шасси Catalyst 9400 без прерывания работы коммутатора. Для обеспечения полной мощности UPOE+ необходимо установить блоки питания C9400-PWR-2100AC или C9400-PWR-3200AC в достаточном количестве — расчёт мощности выполняется в Cisco Power Calculator.

Интеграция с инфраструктурой

Совместимость: Cisco Catalyst 9404R, 9407R, 9410R. Управление доставкой питания — через Cisco DNA Center, протокол LLDP-MED для автоопределения мощности PoE-устройств, CDP для приоритизации питания.

Преимущества решения

• UPOE+ до 90 Вт/порт: поддержка IEEE 802.3bt Type 4 позволяет запитать устройства нового поколения — тепловые камеры, дисплеи и мощные точки доступа — без внешних инжекторов
• Централизованное управление питанием: Cisco DNA Center отображает статус PoE на каждом порту, позволяет дистанционно перезапустить устройство и формирует отчёты о потреблении
• Высокая плотность портов: 48 портов UPOE+ в одном слоте обеспечивают покрытие целого этажа офисного здания от единой точки подключения
• Безопасность уровня L2: поддержка IEEE 802.1AE MACsec-256 (аппаратно, при использовании с совместимыми супервизорами) для шифрования трафика на медных линках
• Совместимость с Cisco StackWise Virtual: виртуальная стекировка двух шасси в единое логическое устройство с удвоением порт-плотности
