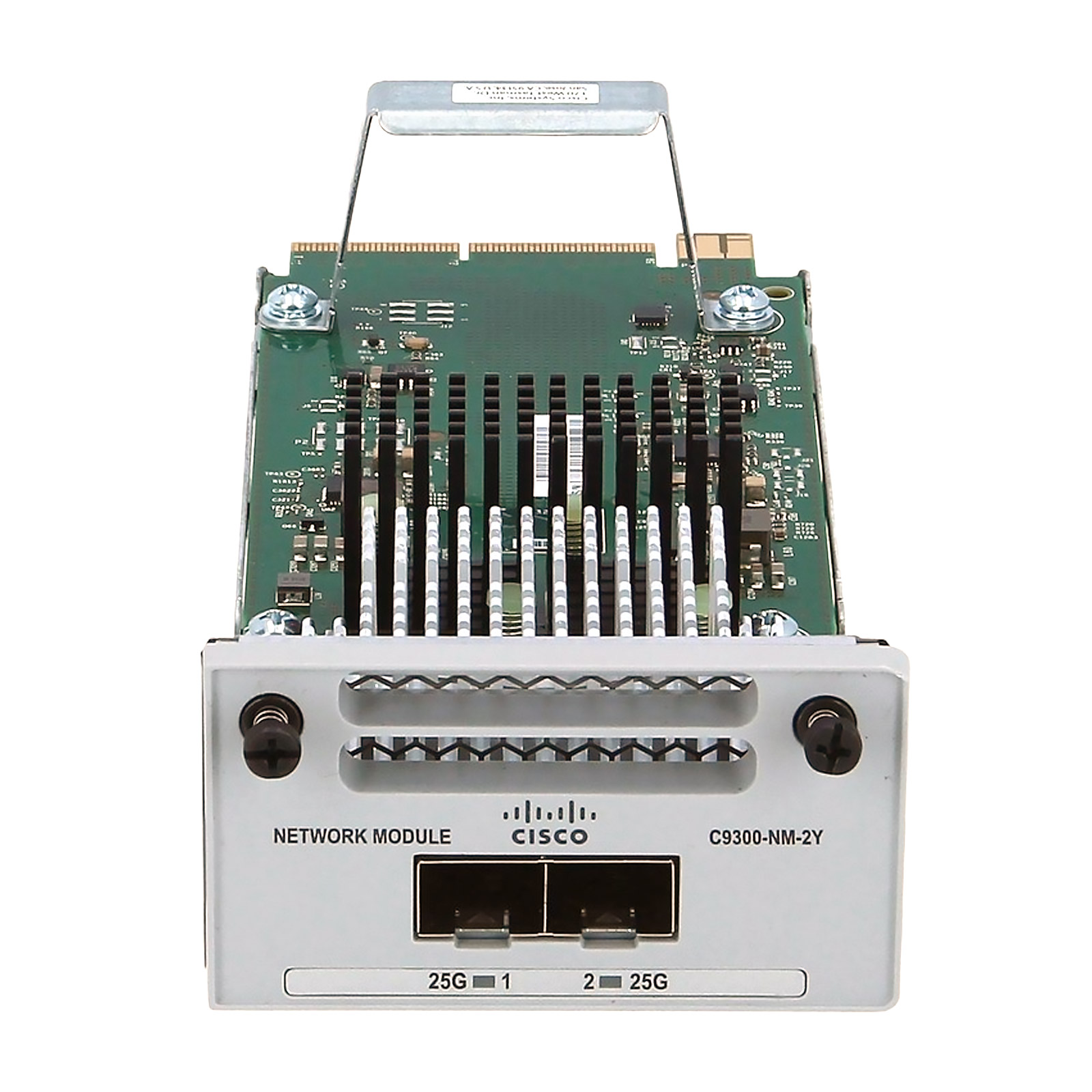

Модуль Cisco C9300-NM-2Y

Cisco C9300-NM-2Y — сетевой модуль аплинков с двумя портами SFP28 (25GbE/10GbE/1GbE) для коммутаторов Cisco Catalyst 9300 Series. Модуль устанавливается в выделенный слот аплинков без выключения коммутатора и позволяет перейти с 10G на 25G магистраль без замены базового оборудования. Суммарная агрегированная пропускная способность C9300-NM-2Y составляет 50 Гбит/с, что делает его оптимальным выбором для кампусов с высокой плотностью устройств и высокоскоростных аплинков.

Применение и сценарии использования

Аплинк к ядру кампуса на скорости 25GbE

C9300-NM-2Y идеально подходит для организаций, осуществляющих плановую миграцию аплинков с 10G на 25G без замены всего коммутатора доступа. Два порта SFP28 обеспечивают двойное резервирование через LACP или независимые каналы к распределительному уровню сети, сохраняя при этом совместимость со старыми SFP+ трансиверами 10G в том же слоте.

Подключение к агрегаторам Wi-Fi 6/6E

Для кампусов с высокой плотностью точек доступа Wi-Fi 6E модуль обеспечивает достаточную пропускную способность аплинка, чтобы снять узкое место между уровнем доступа и агрегатором. Поддержка SFP28 позволяет использовать как оптические, так и прямые медные DAC-кабели для соединения коммутаторов в стойке.

Защита инвестиций при расширении стека

В стеке Catalyst 9300 на StackWise-480 установка данного модуля на одном или нескольких членах стека позволяет гибко распределить высокоскоростные аплинки по всей стековой конфигурации без дополнительного оборудования. Поддержка стековой технологии EtherChannel обеспечивает балансировку нагрузки между линками.

Технические характеристики

• Артикул: C9300-NM-2Y
• Серия: Cisco Catalyst 9300
• Тип модуля: Сетевой модуль аплинков (Network Module)
• Количество портов: 2
• Тип портов: SFP28 (25GbE / 10GbE / 1GbE)
• Скорость портов: до 25 Гбит/с
• Суммарная пропускная способность: 50 Гбит/с
• Горячая замена: Да
• Форм-фактор: Plug-in модуль в слот аплинка коммутатора
• MTBF: 7 568 820 часов
• Совместимые трансиверы: SFP28 25G (SR/LR), SFP+ 10G (SR/LR/ER), SFP 1G, DAC/AOC
• Тип кабелей: LC оптоволокно (одно- и многомодовое), медный DAC
• Совместимые коммутаторы: Cisco Catalyst 9300 Series с модульным аплинком
• Гарантия: 12 месяцев

Комплектация и установка

Стандартная комплектация: модуль C9300-NM-2Y, монтажные винты, документация.

Рекомендации по установке

Модуль устанавливается в слот аплинков коммутатора Catalyst 9300 в горячем режиме — без выключения коммутатора или прерывания трафика на других портах. Используйте только рекомендованные Cisco трансиверы SFP28/SFP+. Для работы на скорости 25G убедитесь в совместимости версии Cisco IOS XE.

Интеграция с инфраструктурой

Совместимость: Cisco Catalyst 9300 Series (все модели с модульным аплинком). Трансиверы SFP28 совместимы с коммутаторами, поддерживающими 25GbE (Cisco Catalyst 9400, 9500, 9600). Управление через Cisco DNA Center, IOS XE CLI, NETCONF/RESTCONF.

Преимущества решения

• Миграция без замены коммутатора: переход с 10G на 25G аплинки реализуется установкой одного модуля вместо замены всего коммутатора доступа, что снижает CAPEX.
• Многоскоростность SFP28: поддержка 25G, 10G и 1G в одном порту обеспечивает совместимость с существующей трансиверной базой.
• Горячая замена: установка и замена модуля без остановки трафика минимизирует время обслуживания.
• Гибкость подключения: поддержка оптических трансиверов и DAC-кабелей позволяет выбрать оптимальный тип соединения для каждой топологии.
• Высокая надёжность: MTBF 7,5 млн часов подтверждает расчётный ресурс модуля на десятки лет безотказной работы.
