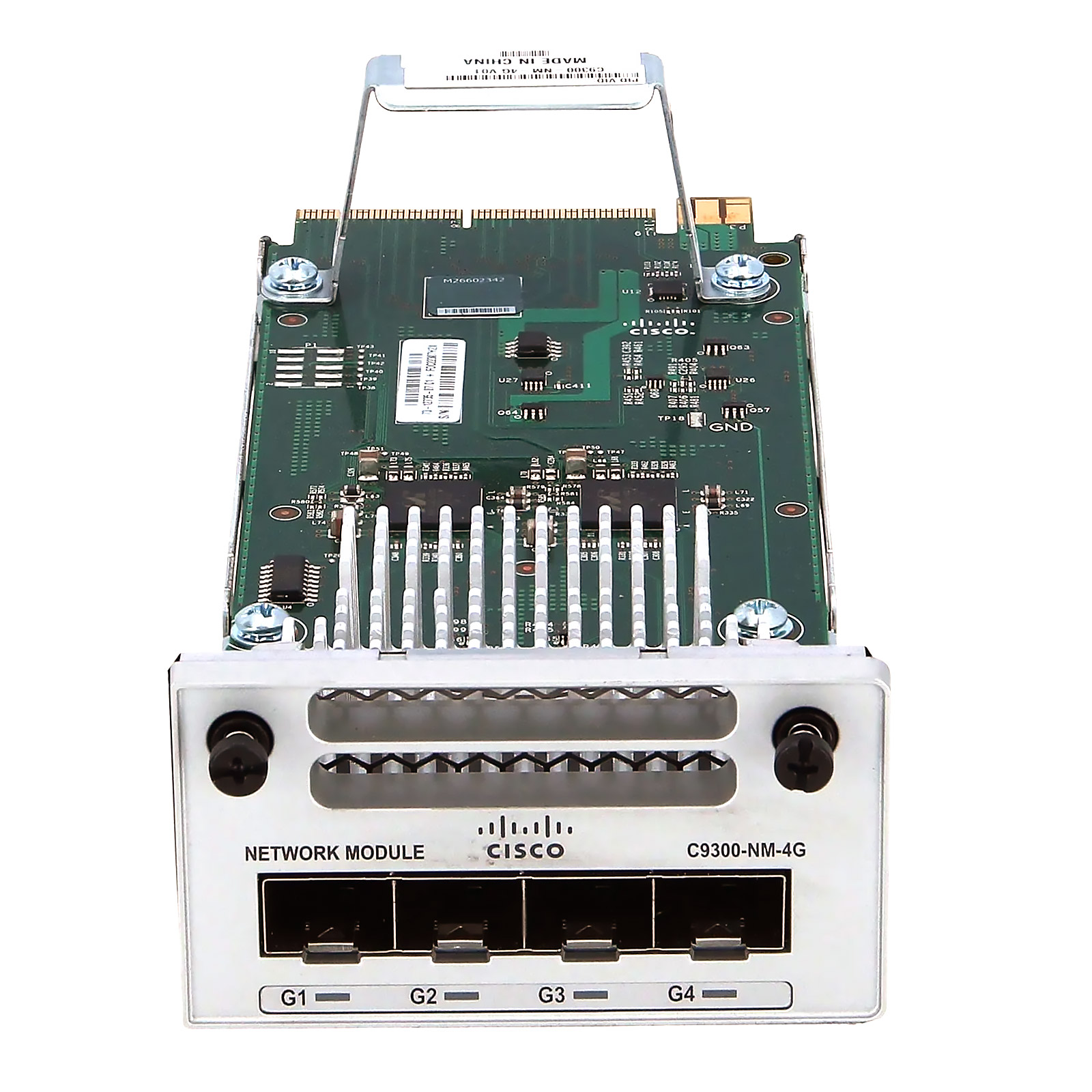

Модуль Cisco C9300-NM-4G
Артикул:
C9300-NM-4G
Характеристики
Производитель
Cisco
Тип:
Модуль
Дополнительно
Количество портов: 4; Тип портов: SFP (GbE); Скорость портов: 1 Гбит/с; Суммарная пропускная способность: 4 Гбит/с; Горячая замена: Да; Форм-фактор: plug-in модуль в слот аплинка коммутатора; Интерфейс CLI: GigabitEthernet1/1/1 - GigabitEthernet1/1/4; Совместимые трансиверы: SFP (1G SR/LR/SX/LX); Поддержка PoE: нет
Назначение
Опциональный модуль аплинков для коммутаторов Cisco Catalyst 9300 Series; добавляет 4 гигабитных порта GbE SFP для подключения к агрегирующему или ядровому коммутатору
Все характеристики
Заказной товар
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Сайт не является публичной офертой. Цены, доступность и комплектации товаров менеджер уточнит после оформления заказа.
Описание
Cisco C9300-NM-4G — сетевой модуль аплинков, расширяющий коммутатор Cisco Catalyst 9300 Series четырьмя гигабитными портами GbE SFP. Модуль предназначен для организаций, которым необходимы дополнительные аплинки на скорости 1 Гбит/с: например, для резервного подключения к распределительному слою, агрегации серверов или интеграции с существующей инфраструктурой на 1GbE. Горячая замена позволяет устанавливать C9300-NM-4G без остановки работы коммутатора.
Применение и сценарии использования
Агрегация подключений к серверам и NAS-хранилищам
C9300-NM-4G позволяет добавить четыре гигабитных оптических интерфейса на коммутаторе Catalyst 9300 без замены самого устройства. Это востребовано для подключения серверов с GbE-адаптерами, NAS-хранилищ или принтерных серверов, не требующих полосы выше 1 Гбит/с.
Резервные аплинки в небольших кампусах
В небольших офисах и учебных учреждениях четыре порта GbE покрывают потребности в резервировании каналов связи. Два порта в бондинге LACP дают резервный аплинк к ядру сети, а оставшиеся два — для подключения к дополнительным устройствам.
Совместная работа с Catalyst 3850
Модуль поддерживается на коммутаторах Cisco Catalyst 3850 Series, что делает его универсальным вариантом для модернизации парка оборудования: один тип модуля для двух поколений коммутаторов снижает складские запасы запчастей.
Технические характеристики
- Артикул: C9300-NM-4G
- Серия: Cisco Catalyst 9300
- Тип модуля: Сетевой модуль аплинков (Network Module)
- Количество портов: 4
- Тип портов: SFP (GbE, 1 Гбит/с)
- Скорость портов: 1 Гбит/с
- Суммарная пропускная способность: 4 Гбит/с
- Горячая замена: Да
- Форм-фактор: Plug-in модуль в слот аплинка коммутатора
- Интерфейс в CLI: GigabitEthernet1/1/1 — GigabitEthernet1/1/4
- Совместимые трансиверы: SFP 1G (SR/LR/SX/LX/T)
- Поддержка PoE на портах модуля: Нет
- Совместимые коммутаторы: Cisco Catalyst 9300 Series, Cisco Catalyst 3850 Series
- Гарантия: 12 месяцев
Комплектация и установка
Стандартная комплектация: модуль C9300-NM-4G, монтажные винты, документация.
Рекомендации по установке
Модуль устанавливается в слот аплинков коммутатора в горячем режиме. Обратите внимание: в CLI доступны только 4 интерфейса (1/1/1–1/1/4), остальные позиции в CLI не задействованы и не должны использоваться. Для каждого порта используйте совместимые трансиверы SFP из списка Cisco TMG.
Интеграция с инфраструктурой
Совместимость: Cisco Catalyst 9300 Series, Cisco Catalyst 3850 Series. Трансиверы SFP подключаются к коммутаторам, маршрутизаторам и серверам с портами 1GbE SFP. Управление через IOS XE CLI, Cisco DNA Center.
Преимущества решения
- Четыре дополнительных аплинка: расширение количества гигабитных портов на коммутаторе доступа без замены самого устройства.
- Совместимость с Catalyst 3850: единый модуль для двух поколений коммутаторов Cisco упрощает складской учёт и закупки.
- Гибкость трансиверов: поддержка SFP SR (многомод), LX/LR (одномод), T (медь) позволяет выбрать тип подключения под конкретную среду передачи данных.
- Горячая замена: плановая замена и обновление выполняются без остановки сети.
- Низкая стоимость аплинков: 1GbE-порты покрывают задачи, где не требуется скорость выше гигабита, при минимальных затратах на трансиверы.
Вопросы и ответы
Совместим ли C9300-NM-4G с коммутаторами Cisco Catalyst 3850?
Да, модуль официально поддерживается на коммутаторах Cisco Catalyst 3850 Series, а также на всех моделях Catalyst 9300 с модульным аплинком. Это обеспечивает совместимость при наличии смешанного парка оборудования.
Поддерживают ли порты C9300-NM-4G медные SFP-трансиверы?
Да, порты SFP поддерживают медные трансиверы 1000BASE-T (SFP-T) с разъёмом RJ-45 для подключения по витой паре, а также оптические трансиверы 1G (SR, LX, LR) с разъёмом LC.
Почему в CLI отображается больше 4 интерфейсов?
Это особенность программного обеспечения: в CLI может отображаться больше позиций, чем физических портов. Реально используемыми являются только GigabitEthernet1/1/1 – 1/1/4. Остальные порты не подключены физически и не должны конфигурироваться.
Поддерживает ли C9300-NM-4G объединение портов в EtherChannel?
Да, порты модуля поддерживают технологию EtherChannel (LACP / PAgP), позволяя объединить 2 или 4 порта в агрегированный канал для резервирования и увеличения пропускной способности аплинка.
Можно ли заменить C9300-NM-4G на C9300-NM-8X в том же слоте?
Да, слот аплинков Catalyst 9300 поддерживает разные типы модулей. Замена выполняется в горячем режиме. После установки C9300-NM-8X новые порты будут работать как TenGigabitEthernet со скоростью 10G.
