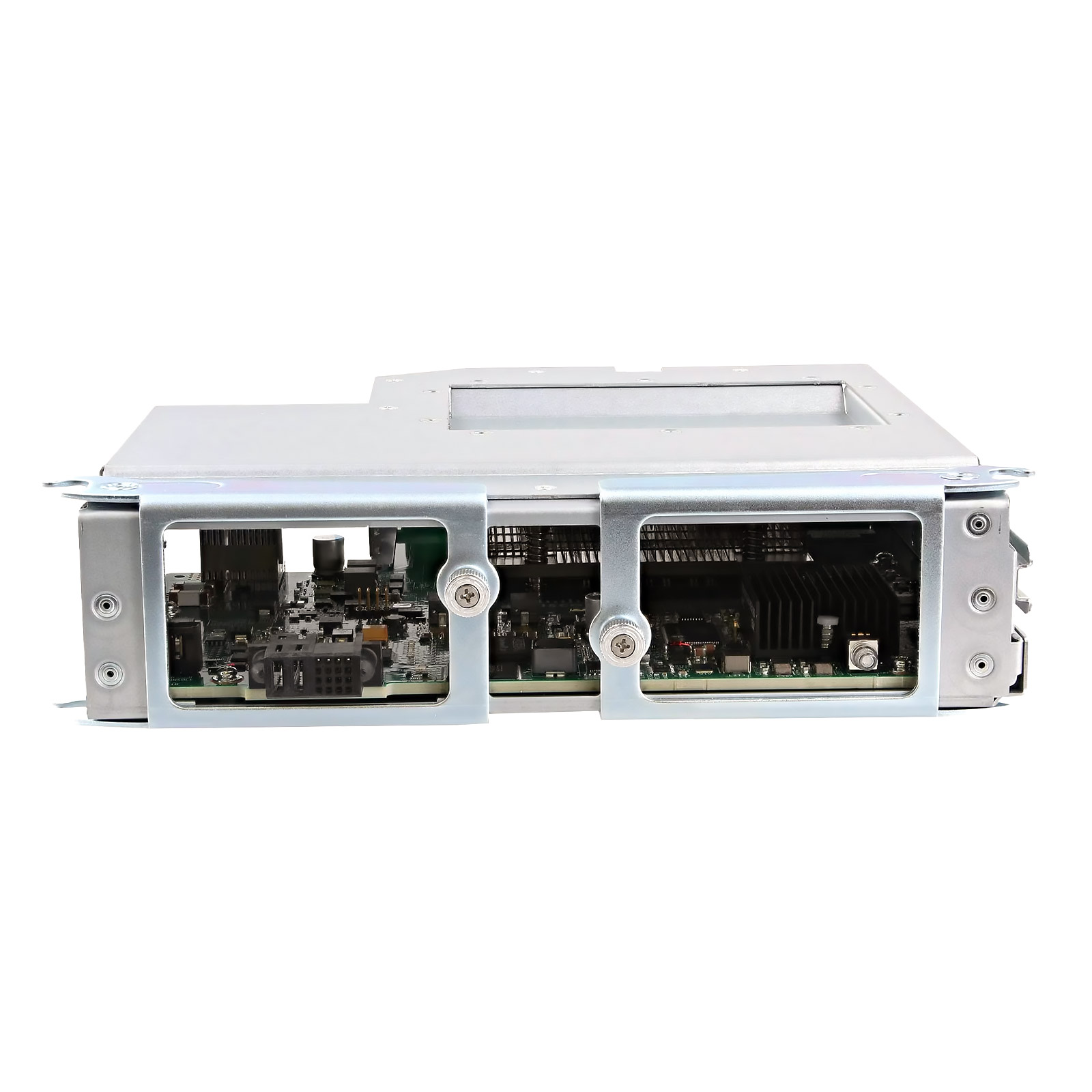

Модуль Cisco N9K-C9504-FM-E

Cisco N9K-C9504-FM-E — модуль коммутирующей фабрики (fabric module) для шасси Cisco Nexus 9504, обеспечивающий высокоскоростную бэкплейн-коммутацию между установленными линейными картами с поддержкой 100GbE. Модуль N9K-C9504-FM-E совместим с режимами работы Cisco NX-OS и ACI, поддерживает горячую замену и может устанавливаться в количестве до шести штук на одно шасси для резервирования и масштабирования пропускной способности.

Применение и сценарии использования

Коммутирующая фабрика в спайн-узле фабрики ЦОД

N9K-C9504-FM-E служит «сердцем» шасси Nexus 9504, обеспечивая кросс-коммутацию трафика между всеми установленными линейными картами. В роли спайн-коммутатора в spine-leaf топологии ЦОД шасси с полным комплектом модулей фабрики обеспечивает неблокирующую коммутацию на всех активных портах.

Избыточность N+1 с горячей заменой

При установке шести модулей фабрики в одном шасси выход из строя одного модуля не влияет на производительность системы — оставшиеся пять продолжают работу без деградации. Горячая замена позволяет обслуживать модули без остановки трафика и планового окна обслуживания.

Развёртывание в среде Cisco ACI

Поддержка режима Cisco ACI (Application Centric Infrastructure) делает N9K-C9504-FM-E обязательным компонентом для шасси Nexus 9504, работающих в роли спайн-узла ACI-фабрики. Модуль обеспечивает высокоскоростную коммутацию политик ACI между линейными картами с сохранением детерминированной задержки.

Технические характеристики

• Артикул: N9K-C9504-FM-E
• Серия: Cisco Nexus 9500
• Тип модуля: Модуль коммутирующей фабрики (Fabric Module)
• Поддержка 100GbE линейных карт: Да
• Режимы работы: Cisco NX-OS / Cisco ACI
• Горячая замена: Да
• Количество в шасси: до 6 штук
• Избыточность: N+1 (при установке всех 6 модулей)
• Расположение в шасси: задняя панель (за вентиляторными модулями)
• Совместимые вентиляторные модули: N9K-C9504-FAN / N9K-C9504-FAN2
• Совместимые линейные карты: Cisco Nexus 9500 Classic Series и Cloud-Scale Series
• Совместимые шасси: Cisco Nexus 9504 (N9K-C9504)
• Гарантия: 12 месяцев

Комплектация и установка

Стандартная комплектация: модуль N9K-C9504-FM-E, монтажная фурнитура, документация.

Рекомендации по установке

Модуль устанавливается в заднюю панель шасси Nexus 9504. Для максимальной производительности и избыточности рекомендуется заполнить все шесть слотов фабрики одинаковыми модулями. Обратите внимание: модуль N9K-C9504-FM-E требует вентиляторных модулей N9K-C9504-FAN или N9K-C9504-FAN2 — не смешивайте разные типы вентиляторов в одном шасси.

Интеграция с инфраструктурой

Совместимость: Cisco Nexus 9504. Работает в паре с линейными картами Cloud-Scale и Classic серий. Управление через Cisco NX-OS, Cisco APIC (в режиме ACI), Nexus Dashboard.

Преимущества решения

• Поддержка 100GbE линейных карт: модуль Cloud-Scale обеспечивает полную пропускную способность для развёртывания портов 100GbE на линейных картах шасси.
• ACI и NX-OS в одном модуле: универсальность режимов работы позволяет использовать один тип фабрики при любой стратегии развёртывания — классической или software-defined.
• До шести модулей в шасси: полное заполнение всех слотов фабрики обеспечивает максимальную пропускную способность и N+1 избыточность.
• Горячая замена без простоев: замена отказавшего модуля выполняется без остановки трафика на остальных линейных картах шасси.
• Масштабируемость фабрики: можно начать с минимального количества модулей и наращивать пропускную способность по мере роста нагрузки.
