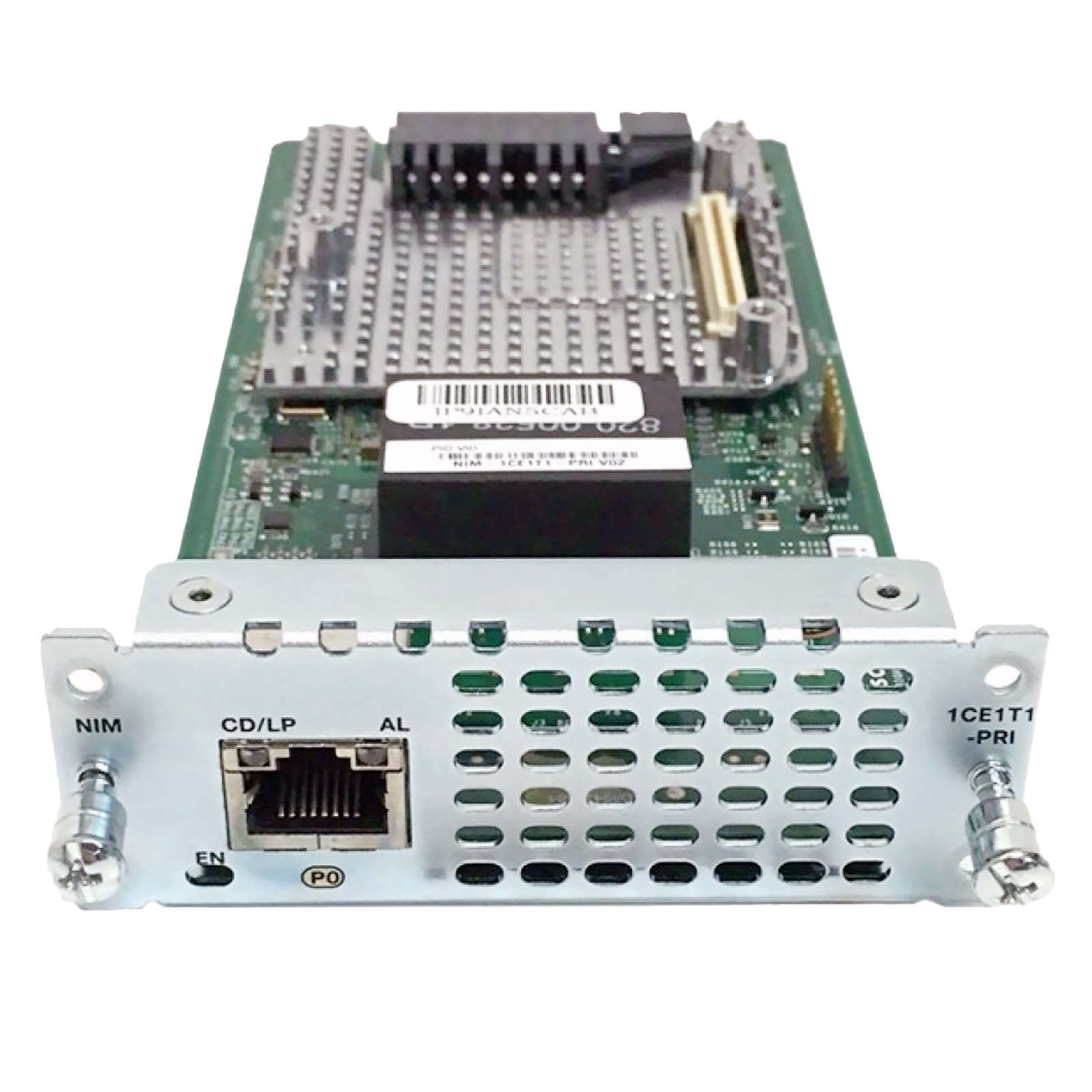

Модуль Cisco NIM-1CE1T1-PRI=
Артикул:
NIM-1CE1T1-PRI=
Характеристики
Производитель
Cisco
Тип:
Модуль
Дополнительно
Портов: 1 x T1/E1; Функции: WIC + VIC + ISDN PRI + CE1T1 + DSU/CSU; Голосовые протоколы: H.323, SIP, MGCP, SCCP; Поддержка G.703/G.704; DSP: PVDM4 (требуется отдельно для голоса); Горячая замена OIR: Да
Назначение
Однопортовый модуль Multiflex Trunk для подключения T1/E1 каналов с поддержкой голосовых и WAN-сервисов, ISDN PRI и канализированных данных CE1/T1 на маршрутизаторах ISR 4000
Все характеристики
10 043.25 руб./шт
Достаточно
-
+
В корзину
Купить в 1 клик
Рассчитать доставку
Сайт не является публичной офертой. Цены, доступность и комплектации товаров менеджер уточнит после оформления заказа.
Описание
NIM-1CE1T1-PRI= — однопортовый модуль Multiflex Trunk четвёртого поколения для маршрутизаторов Cisco ISR 4000, объединяющий функции WAN-интерфейсной карты (WIC), голосовой интерфейсной карты (VIC), ISDN PRI и канализированных данных CE1/T1 на единой плате. Обеспечивает гибкое подключение к ТФОП и PBX через один физический T1 или E1 порт.
Применение и сценарии использования
Конвергентный филиал с PBX-подключением
Модуль NIM-1CE1T1-PRI= подключает корпоративную АТС (PBX) к ТФОП через E1 PRI напрямую с маршрутизатора. Один ISR 4000 заменяет несколько отдельных устройств: маршрутизатор, DSU/CSU и мультиплексор «дроп-и-вставка» — снижая CapEx и упрощая администрирование.
Смешанный голос и данные на одном E1
Функция drop-and-insert позволяет комбинировать голосовые (TDM DS-0) и дата-каналы в одном физическом E1/T1. Несколько DS-0 выделяются под IP-WAN, остальные — под TDM-голос для АТС, что оптимизирует использование арендованного канала.
Замена устаревших VWIC3/EHWIC модулей
Организации, мигрирующие с ISR G2 на ISR 4000, могут перенести логику T1/E1-подключения на платформу нового поколения без изменения топологии сети. NIM-1CE1T1-PRI= обеспечивает полный функциональный паритет с модулями VWIC3-1MFT-T1/E1.
Технические характеристики
- Артикул: NIM-1CE1T1-PRI=
- Производитель: Cisco
- Тип: Модуль Multiflex Trunk 1 x T1/E1, CE1/T1 PRI
- Количество портов: 1 x T1/E1
- Функции: WIC + VIC + ISDN PRI + CE1T1 + DSU/CSU (встроенный)
- Поддержка G.703/G.704: Да (структурированный и неструктурированный E1)
- Горячая замена OIR: Да
- Протоколы голоса: H.323, SIP, MGCP, SCCP
- DSP: PVDM4 (требуется отдельно для голосовых функций)
- Совместимость: ISR 4321, 4331, 4351, 4431, 4451-X; Cisco IOS XE 3.13.1+
- Гарантия: 12 месяцев
Комплектация и установка
Стандартная комплектация: модуль NIM-1CE1T1-PRI=. Для голосовых функций требуется отдельный PVDM4 DSP-модуль и лицензия Unified Communications Technology.
Рекомендации по размещению
Вставляется в NIM-слот маршрутизатора ISR 4000. Для подключения к T1/E1 используется кабель RJ-48C (T1) или RJ-45 / BNC (E1) в зависимости от оборудования провайдера. Синхронизация тактирования настраивается командами clock source line/internal.
Интеграция с инфраструктурой
Совместимость: ISR 4321, 4331, 4351, 4431, 4451-X. Работает с Cisco Unified Communications Manager, CUCME, Cisco IOS XE CUBE. Совместим с PBX-системами через ISDN PRI или CAS.
Преимущества решения
- Многофункциональность: один модуль заменяет WIC + VIC + ISDN-адаптер + DSU/CSU.
- Drop-and-insert мультиплексор: гибкое разделение E1 между голосом и данными на уровне DS-0.
- Независимое тактирование: каждый порт может синхронизироваться от независимого источника, что критично при работе с несколькими провайдерами.
- Путь миграции с ISR G2: полный функциональный паритет с VWIC3 упрощает переход на новые платформы.
Вопросы и ответы
Что такое функция drop-and-insert в NIM-1CE1T1-PRI=?
Drop-and-insert (или TDM-мультиплексирование) позволяет объединить несколько логических DS-0 каналов в один физический T1/E1. Часть тайм-слотов выделяется под IP-данные (WAN), остальные — под TDM-голос к PBX или ТФОП, снижая суммарные затраты на каналы связи.
NIM-1CE1T1-PRI= поддерживает T1 и E1 одновременно на одной карте?
Нет. Модуль аппаратно поддерживает как T1, так и E1 на своём единственном порту, но в одной конфигурации порт работает только как T1 или только как E1 — не оба интерфейса одновременно.
Чем CE1T1-версия отличается от MFT-версии модуля?
MFT-версия поддерживает базовые данные T1/E1 и TDM-голос. CE1T1-версия (как NIM-1CE1T1-PRI=) дополнительно поддерживает структурированный G.703/G.704 и неструктурированный E1 (G.703) — это важно для работы с операторами E1 в Европе и СНГ.
Нужен ли внешний DSU/CSU при использовании NIM-1CE1T1-PRI=?
Нет, модуль содержит встроенный управляемый DSU/CSU для T1 и управляемый DSU для E1. Подключение к линии провайдера производится напрямую через кабель RJ-48C (T1) без дополнительного оборудования.
Как заказать NIM-1CE1T1-PRI= для ISR 4331?
Для заказа обратитесь в наш отдел продаж: +7 (499) 288-88-37 или info@eddp.ru. Уточните требуемую конфигурацию (количество голосовых каналов, необходимость PVDM4) — наши специалисты подберут оптимальное решение под ваш проект.
