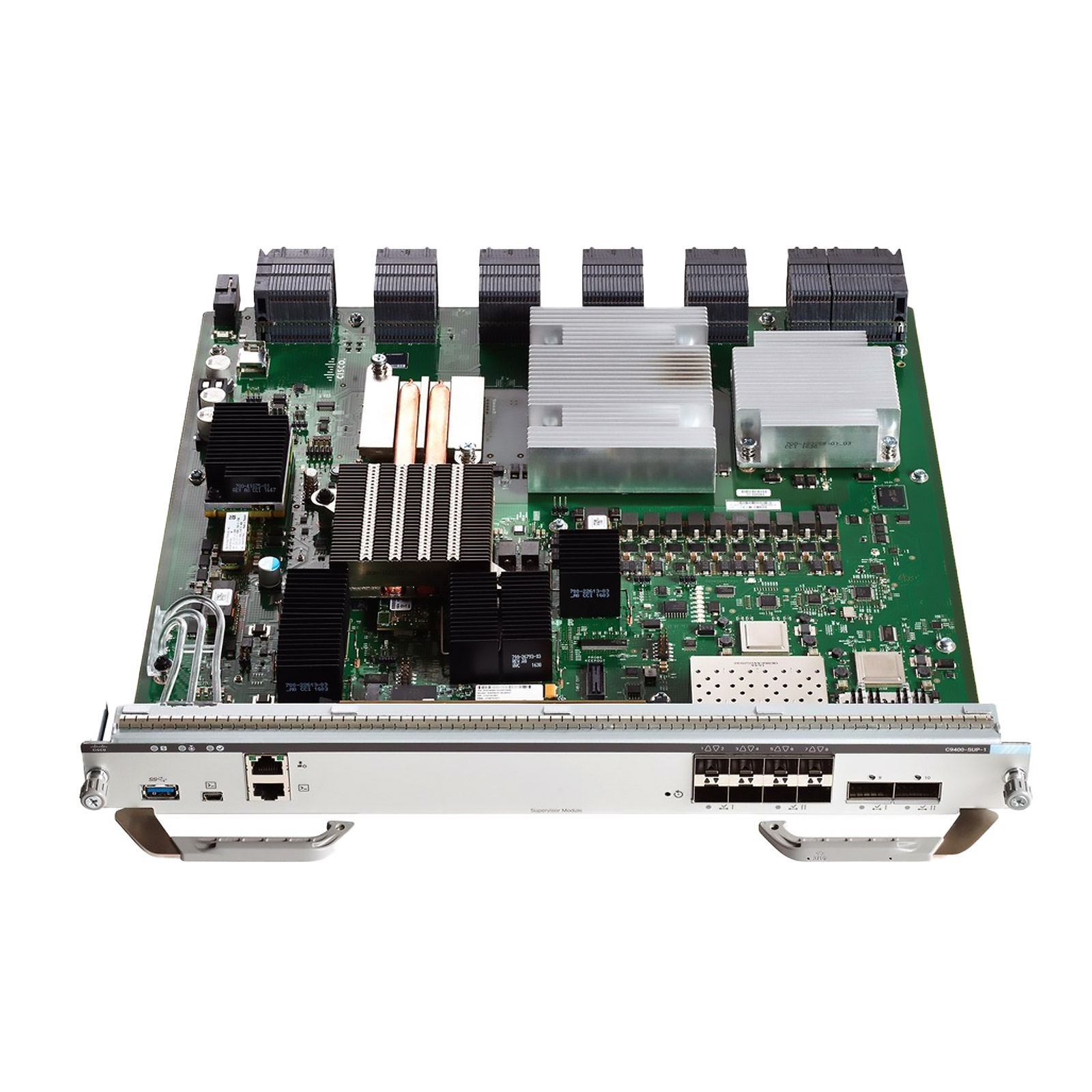

Модуль супервизора Cisco C9400-SUP-1

Cisco C9400-SUP-1 — базовый управляющий модуль для модульных коммутаторов Catalyst 9400 Series, построенный на ASIC Unified Access Data Plane (UADP) 2.0. Supervisor Engine 1 обеспечивает до 80 Гбит/с пропускной способности на слот и поддерживает все три шасси серии: C9404R, C9407R и C9410R, что делает его универсальной платформой для кампусных сетей.

Применение и сценарии использования

Уровень доступа корпоративной сети

C9400-SUP-1 ориентирован на развёртывание на уровне доступа в кампусах среднего и крупного масштаба. Шасси под управлением данного супервизора вмещает до 384 портов 10/100/1000 Мбит/с с поддержкой Cisco UPOE+, что позволяет питать устройства IoT и точки доступа Wi-Fi 6 без отдельных инжекторов. Архитектура SD-Access обеспечивает автоматизацию политик доступа от краевых устройств до облака.

Агрегация и распределение

Благодаря аплинкам 8 × 10GbE SFP+ или 2 × 40GbE QSFP модуль органично вписывается в роль агрегатора для стойки фиксированных коммутаторов. Поддержка StackWise Virtual позволяет объединить два шасси в единое логическое устройство для упрощения управления и ускорения отказоустойчивости.

Организации с умеренной нагрузкой

Для образовательных учреждений и офисных зданий с плотностью пользователей до 384 рабочих мест на шасси предложение выглядит особенно привлекательно: суммарная ёмкость фабрики 1,44 Тбит/с полностью покрывает потребности смешанного трафика — голос, видео-конференции, облачные приложения.

Технические характеристики

• Артикул: C9400-SUP-1
• Серия: Cisco Catalyst 9400
• Тип модуля: Supervisor Engine (управляющий модуль)
• ASIC: Cisco UADP 2.0
• Процессор: Intel x86, 2.4 ГГц
• DRAM: 16 ГБ
• SSD: до 960 ГБ (опционально, M.2 SATA)
• Аплинки: 8 × 10GbE SFP+ ИЛИ 2 × 40GbE QSFP (взаимоисключающие группы)
• Пропускная способность на слот: 80 Гбит/с
• Суммарная ёмкость фабрики: до 1,44 Тбит/с
• Таблица MAC-адресов: до 64 000 записей
• IPv4-маршруты: до 112 000
• FNF-записи: до 384 000
• Минимальная версия IOS XE: 16.6.1 (C9407R/C9410R), 16.9.1 (C9404R)
• Резервирование: 1+1 активный/резервный супервизор
• Горячая замена: Да
• Безопасность: Cisco TrustSec, MACsec, Encrypted Traffic Analytics (ETA)
• Совместимые шасси: Cisco Catalyst 9404R, 9407R, 9410R
• Гарантия: 12 месяцев

Комплектация и установка

Стандартная комплектация: модуль супервизора C9400-SUP-1, направляющие для установки в шасси, документация.

Опционально: модуль SSD (C9400-SSD-240GB / 480GB / 960GB) для контейнерного хостинга приложений.

Рекомендации по установке

Модуль вставляется в выделенные слоты супервизора шасси Catalyst 9400R. При использовании двух супервизоров для отказоустойчивости оба должны быть одной модели. Замена выполняется без остановки трафика (горячая замена). Перед установкой рекомендуется сверить минимальную версию Cisco IOS XE для конкретного шасси.

Интеграция с инфраструктурой

Совместимость: Cisco Catalyst 9404R; Cisco Catalyst 9407R; Cisco Catalyst 9410R. Работает совместно с линейными картами серии C9400-LC-48U, C9400-LC-48T, C9400-LC-48UX, C9400-LC-24XS, C9400-LC-48P и другими. Управление через Cisco DNA Center, NETCONF/RESTCONF, Cisco Prime.

Преимущества решения

• Программируемый ASIC UADP 2.0: гибкие шаблоны SDM позволяют оптимизировать распределение ресурсов под конкретную топологию — L2, L3 или ACL/QoS.
• Встроенная безопасность: аппаратный MACsec, TrustSec и ETA обеспечивают защиту без снижения производительности.
• Высокая доступность: пара активный/резервный супервизор с NSF/SSO и ISSU гарантирует непрерывность коммутации при обслуживании.
• Масштабируемость: поддержка контейнерного хостинга на встроенном SSD открывает возможности для сетевых сервисов и аналитики прямо в шасси.
• Защита инвестиций: единая архитектура Catalyst 9400 поддерживает несколько поколений супервизоров без замены шасси.
