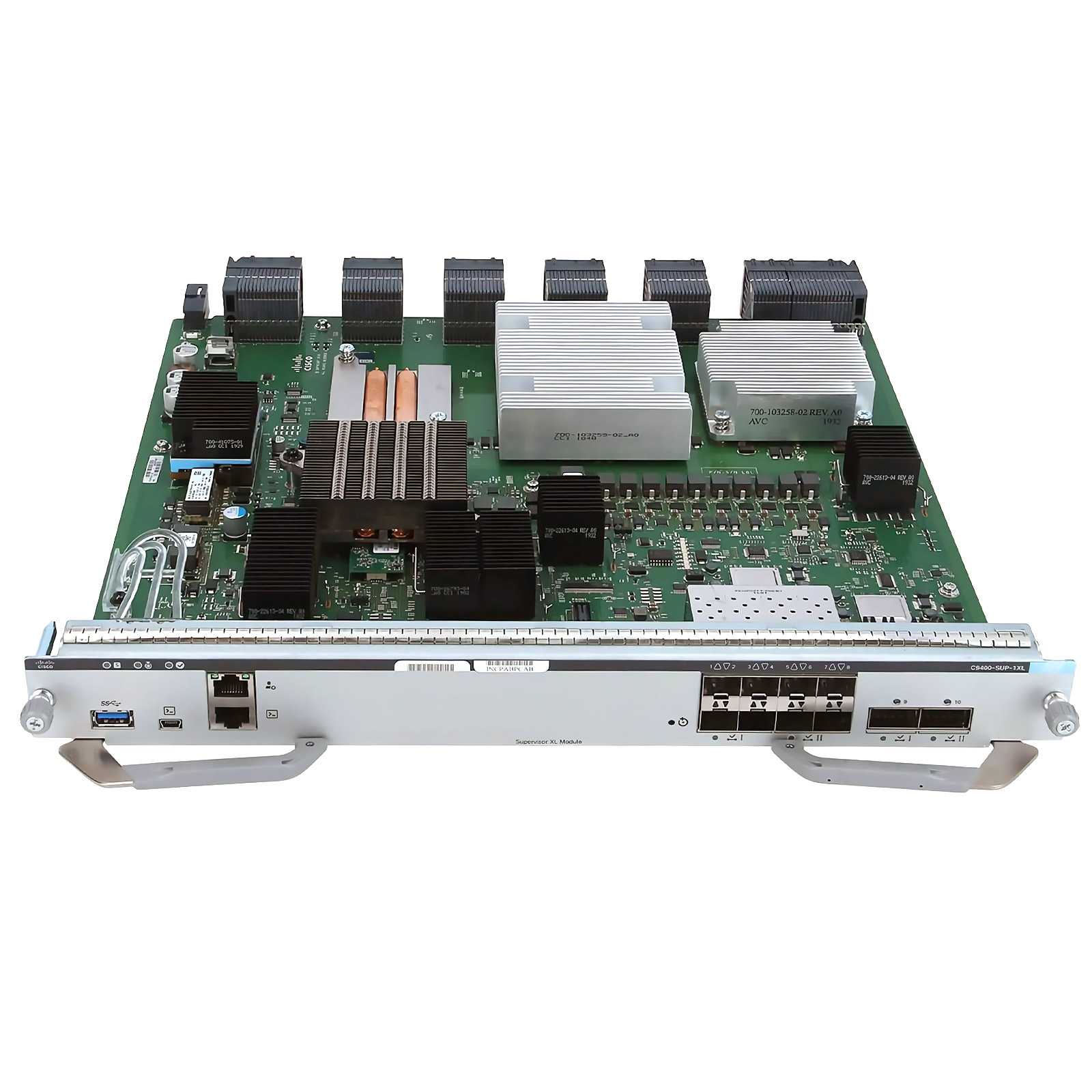

Модуль супервизора Cisco C9400-SUP-1XL-Y
Артикул:
C9400-SUP-1XL-Y
Характеристики
Производитель
Cisco
Тип:
Модуль супервизора
Дополнительно
ASIC: Cisco UADP 2.0; Процессор: Intel x86 2.4 ГГц; DRAM: 16 ГБ; SSD: до 960 ГБ (опционально); Аплинки: 2 × 25GbE SFP28 (до 8 × 10GbE SFP+ также поддерживается); Пропускная способность на слот: до 240 Гбит/с; FNF-записи: до 384 000; ПО: Cisco IOS XE; Резервирование: 1+1 (активный + резервный супервизор); Горячая замена: Да; Поддержка StackWise Virtual: Да; Безопасность: Cisco TrustSec, ETA (MACsec не поддерживается на аплинках SUP)
Назначение
Управляющий модуль для шасси Cisco Catalyst 9400 Series с поддержкой аплинков 25GbE; оптимизирован для уровней агрегации и ядра кампусной сети
Все характеристики
Заказной товар
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Сайт не является публичной офертой. Цены, доступность и комплектации товаров менеджер уточнит после оформления заказа.
Описание
Cisco C9400-SUP-1XL-Y — управляющий модуль поколения Catalyst 9400, оптимизированный для аплинков 25GbE, что делает его наиболее подходящим выбором для построения магистральных соединений нового поколения без перехода к 100GbE. Платформа сочетает возможности UADP 2.0 ASIC и расширенные таблицы XL, обеспечивая до 240 Гбит/с пропускной способности на слот шасси.
Применение и сценарии использования
Переход с 10GbE на 25GbE магистраль
C9400-SUP-1XL-Y — оптимальный выбор для организаций, планирующих плавную миграцию корпоративных аплинков с 10 до 25 Гбит/с. Два нативных порта SFP28 на модуле исключают необходимость приобретения дополнительных аплинк-модулей при апгрейде ядра сети.
Ядро кампуса с высокой плотностью портов
В связке с линейными картами на 10G SFP+ и 1G шасси под управлением этого модуля масштабируется до 392 портов оптического GbE. Цифровые кампусы, медиа-индустрия и финансовые офисы выигрывают от гарантированной полосы до 25 Гбит/с в направлении ядра.
Автоматизация через SD-Access
Поддержка Cisco DNA Center открывает полный цикл автоматизации сетевых политик — от создания виртуальных сетей до назначения групповых тегов безопасности TrustSec. Гибкий шаблон SDM позволяет перераспределять ресурсы ASIC под задачи конкретного развёртывания.
Технические характеристики
- Артикул: C9400-SUP-1XL-Y
- Серия: Cisco Catalyst 9400
- Тип модуля: Supervisor Engine XL-Y (управляющий модуль с аплинками 25GbE)
- ASIC: Cisco UADP 2.0
- Процессор: Intel x86, 2.4 ГГц
- DRAM: 16 ГБ
- SSD: до 960 ГБ (опционально)
- Аплинки: 2 × 25GbE SFP28 (основные); до 8 × 10GbE SFP+ также поддерживается
- Пропускная способность на слот: до 240 Гбит/с
- Поддерживаемые порты 10GbE SFP+: до 200 (8 аплинков + 192 на линейных картах)
- FNF-записи: до 384 000
- Поддержка UPOE+: до 263 портов по 90 Вт одновременно
- Резервирование: 1+1 активный/резервный (SSO/NSF, ISSU)
- Горячая замена: Да
- Безопасность: Cisco TrustSec, ETA (MACsec на аплинках не поддерживается)
- Совместимые шасси: Cisco Catalyst 9404R, 9407R, 9410R
- Гарантия: 12 месяцев
Комплектация и установка
Стандартная комплектация: модуль C9400-SUP-1XL-Y, монтажная фурнитура, документация.
Опционально: SSD-накопители серии C9400-SSD для расширенного хранения, SFP28-трансиверы 25GbE.
Рекомендации по установке
Устанавливается в слот супервизора шасси Catalyst 9400R. Обратите внимание: MACsec на аплинках данного модуля аппаратно не поддерживается — учитывайте это при проектировании схем шифрования трафика. Рекомендуется использовать SFP28-трансиверы Cisco для аплинков 25GbE.
Интеграция с инфраструктурой
Совместимость: Cisco Catalyst 9404R; Cisco Catalyst 9407R; Cisco Catalyst 9410R. Поддерживает полный спектр линейных карт C9400-LC. Интегрируется с Cisco DNA Center, ISE, ThousandEyes.
Преимущества решения
- Нативные аплинки 25GbE: готовность к современным магистральным скоростям без дополнительных модулей расширения.
- Расширенная поддержка UPOE+: до 263 портов с мощностью до 90 Вт — для питания новейших точек доступа Wi-Fi 6E и IoT-устройств.
- Гибкость топологии: возможность использовать как SFP28, так и SFP+ аплинки на одном модуле расширяет варианты подключения к ядру.
- Инвестиционная защита: модуль устанавливается в существующие шасси Catalyst 9400R без замены корпуса.
- Телеметрия и аналитика: FNF и ETA обеспечивают глубокую видимость трафика, включая обнаружение угроз в зашифрованных потоках.
Вопросы и ответы
Какую скорость аплинков обеспечивает C9400-SUP-1XL-Y?
Модуль C9400-SUP-1XL-Y оснащён двумя нативными аплинками SFP28 со скоростью 25 Гбит/с каждый. Также поддерживается работа до восьми портов SFP+ на скорости 10 Гбит/с.
Поддерживается ли MACsec на аплинках данного модуля?
Нет, аппаратный MACsec на аплинках C9400-SUP-1XL-Y не поддерживается. Для задач, требующих шифрования межузловых соединений, следует рассмотреть модели C9400X-SUP-2 или C9400X-SUP-2XL.
Сколько портов UPOE+ одновременно поддерживает шасси с C9400-SUP-1XL-Y?
До 263 портов могут одновременно работать в режиме UPOE+ с мощностью 90 Вт. До 384 портов поддерживают режим UPOE/PoE+ (60/30 Вт) — в зависимости от установленных линейных карт.
В чём отличие SUP-1XL-Y от SUP-1XL?
Ключевое отличие — наличие нативных аплинков 25GbE SFP28 в модели SUP-1XL-Y, тогда как SUP-1XL оснащён только 10GbE SFP+ и 40GbE QSFP аплинками. По таблицам маршрутизации и ACL оба варианта относятся к классу XL.
Можно ли установить C9400-SUP-1XL-Y в шасси, где ранее стоял SUP-1?
Да, все три шасси — C9404R, C9407R и C9410R — совместимы с модулями SUP-1, SUP-1XL и SUP-1XL-Y. При замене убедитесь, что версия IOS XE соответствует требованиям нового супервизора.
