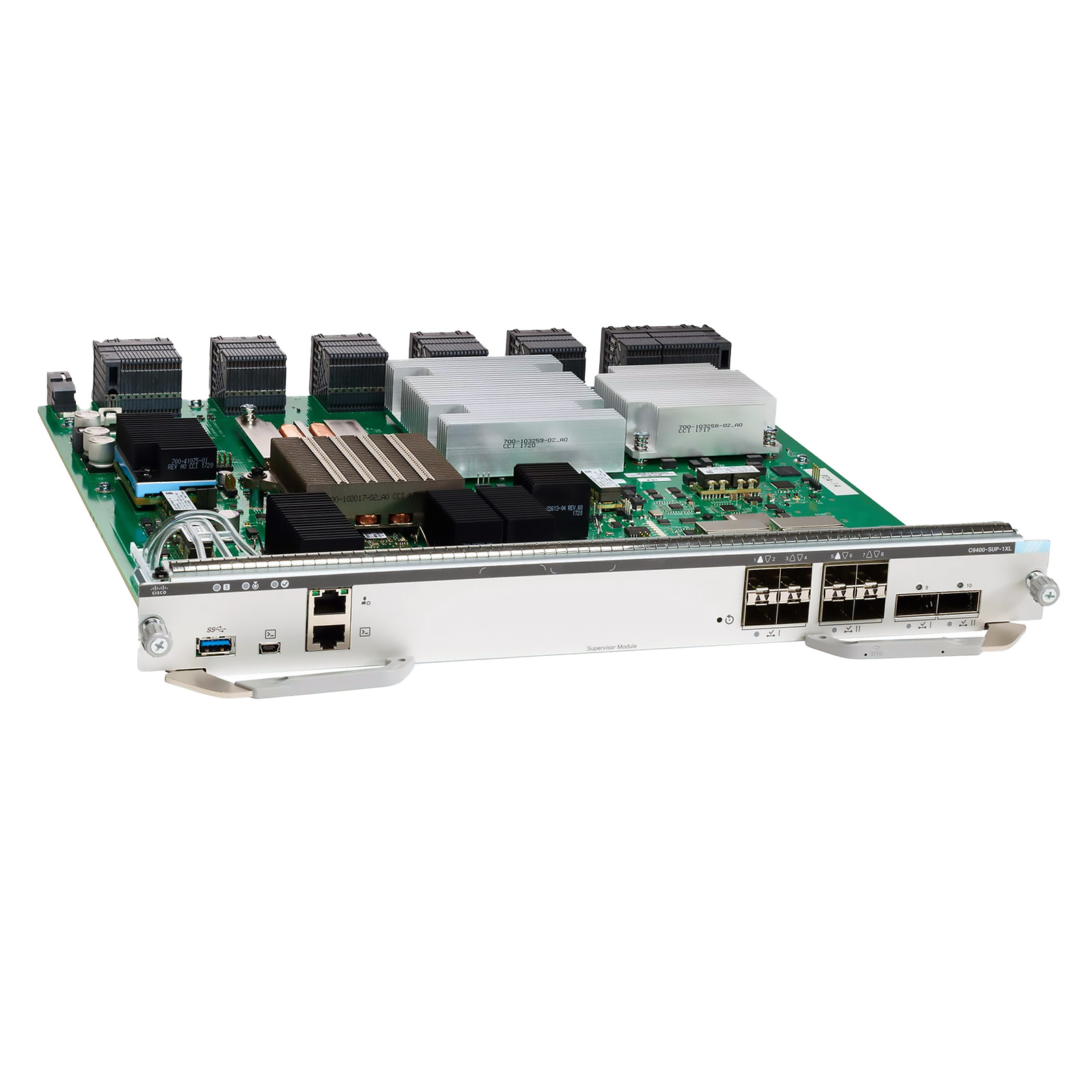

Модуль супервизора Cisco C9400-SUP-1XL
Артикул:
C9400-SUP-1XL
Характеристики
Производитель
Cisco
Тип:
Модуль супервизора
Дополнительно
ASIC: Cisco UADP 2.0; Процессор: Intel x86 2.4 ГГц; DRAM: 16 ГБ; SSD: до 960 ГБ (опционально); Аплинки: 8 × 10GbE SFP+ ИЛИ 2 × 40GbE QSFP (взаимоисключающие); Пропускная способность на слот: до 240 Гбит/с (C9404R); Суммарная пропускная способность шасси: до 1,44 Тбит/с; ПО: Cisco IOS XE (мин. 16.6.2 для C9407R/C9410R, 16.9.1 для C9404R); Резервирование: 1+1 (активный + резервный супервизор); Горячая замена: Да; Поддержка StackWise Virtual: Да; Безопасность: Cisco TrustSec, MACsec, ETA
Назначение
Расширенный управляющий модуль (supervisor engine XL) для шасси Cisco Catalyst 9400 Series; поддерживает увеличенные таблицы маршрутизации и ACL по сравнению с SUP-1
Все характеристики
Заказной товар
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Сайт не является публичной офертой. Цены, доступность и комплектации товаров менеджер уточнит после оформления заказа.
Описание
Cisco C9400-SUP-1XL — расширенный вариант управляющего модуля для шасси Catalyst 9400 Series, отличающийся от базового SUP-1 увеличенными таблицами маршрутизации и ACL-записей. Построенный на ASIC UADP 2.0, C9400-SUP-1XL обеспечивает пропускную способность от 80 до 240 Гбит/с на слот в зависимости от конфигурации шасси, и идеально подходит для сетей с высокими требованиями к масштабированию маршрутизации.
Применение и сценарии использования
Агрегация в крупных кампусах
C9400-SUP-1XL ориентирован на уровень агрегации, где требуется хранить тысячи IPv4/IPv6-маршрутов и ACL-политик. Увеличенные таблицы XL обеспечивают работу с более сложными сегментациями сети — актуально для университетов, медицинских комплексов и производственных объектов.
Ядро сети среднего предприятия
Поддержка аплинков 40GbE QSFP делает модуль привлекательным для роли ядра небольших и средних кампусов. В сочетании с StackWise Virtual два шасси образуют единое логическое ядро с субсекундной отказоустойчивостью.
SD-Access и сегментация
Расширенные ресурсы ASIC позволяют эффективно реализовать сквозную сегментацию SD-Access, включая SGT-политики TrustSec на высокой плотности конечных устройств без компромиссов производительности.
Технические характеристики
- Артикул: C9400-SUP-1XL
- Серия: Cisco Catalyst 9400
- Тип модуля: Supervisor Engine XL (расширенный управляющий модуль)
- ASIC: Cisco UADP 2.0
- Процессор: Intel x86, 2.4 ГГц
- DRAM: 16 ГБ
- SSD: до 960 ГБ (опционально, M.2 SATA)
- Аплинки: 8 × 10GbE SFP+ ИЛИ 2 × 40GbE QSFP (взаимоисключающие группы)
- Пропускная способность на слот: до 240 Гбит/с (C9404R); 120 Гбит/с (C9407R); 80 Гбит/с (C9410R)
- Суммарная ёмкость фабрики: до 1,44 Тбит/с
- Минимальная версия IOS XE: 16.6.2 (C9407R/C9410R), 16.9.1 (C9404R)
- Резервирование: 1+1 активный/резервный супервизор
- Горячая замена: Да
- Поддержка StackWise Virtual: Да
- Безопасность: Cisco TrustSec, MACsec, Encrypted Traffic Analytics (ETA)
- Совместимые шасси: Cisco Catalyst 9404R, 9407R, 9410R
- Гарантия: 12 месяцев
Комплектация и установка
Стандартная комплектация: модуль супервизора C9400-SUP-1XL, монтажная фурнитура, документация.
Опционально: модули SSD C9400-SSD-240GB, C9400-SSD-480GB или C9400-SSD-960GB для контейнерного хостинга приложений.
Рекомендации по установке
Устанавливается в выделенные слоты для супервизора шасси Catalyst 9400R. При парной конфигурации оба слота должны содержать одинаковые модели. Перед заменой рекомендуется убедиться, что версия IOS XE соответствует требованиям модуля.
Интеграция с инфраструктурой
Совместимость: Cisco Catalyst 9404R; Cisco Catalyst 9407R; Cisco Catalyst 9410R. Поддерживает все линейные карты серии C9400-LC. Управление через Cisco DNA Center, YANG-модели, NETCONF/RESTCONF.
Преимущества решения
- Масштабированные таблицы XL: увеличенные ресурсы ASIC позволяют хранить больше маршрутов, ACL-записей и FNF-потоков по сравнению с базовым SUP-1.
- Гибкость аплинков: выбор между 10GbE и 40GbE на одном модуле обеспечивает адаптацию к существующей магистральной инфраструктуре.
- Непрерывная работа: SSO/NSF и ISSU исключают простои при плановом обслуживании и обновлении ПО.
- Контейнерный хостинг: опциональный SSD открывает возможность запуска сторонних приложений — мониторинга, безопасности, аналитики — непосредственно в шасси.
- Единая экосистема Cisco DNA: полная интеграция с Cisco DNA Center для автоматизации, ассurance и телеметрии.
Вопросы и ответы
В чём отличие C9400-SUP-1XL от C9400-SUP-1?
Версия XL предоставляет расширенные программные таблицы маршрутизации и ACL-записей. Аппаратная база (ASIC UADP 2.0, процессор, DRAM) аналогична базовому SUP-1, однако SUP-1XL предпочтителен для сетей с большим числом маршрутов и политик.
Совместим ли C9400-SUP-1XL с уже установленными линейными картами C9400-LC?
Да, модуль поддерживает все линейные карты серии C9400-LC: C9400-LC-48U, C9400-LC-48T, C9400-LC-48UX, C9400-LC-24XS, C9400-LC-48P и другие. Замена супервизора без замены карт доступа возможна.
Какую пропускную способность обеспечивает C9400-SUP-1XL на шасси C9404R?
На шасси C9404R модуль обеспечивает до 240 Гбит/с на слот. На C9407R — до 120 Гбит/с, на C9410R — до 80 Гбит/с на слот.
Поддерживается ли StackWise Virtual с двумя модулями SUP-1XL?
Да, технология StackWise Virtual позволяет объединить два шасси Catalyst 9400 в единый логический коммутатор. Оба шасси должны использовать одинаковые модели супервизоров и совместимые версии IOS XE.
Возможна ли замена SUP-1 на SUP-1XL без остановки сети?
При наличии резервного супервизора в шасси процедура замены поддерживается без прерывания трафика. Активный резервный берёт управление в момент извлечения основного модуля.
