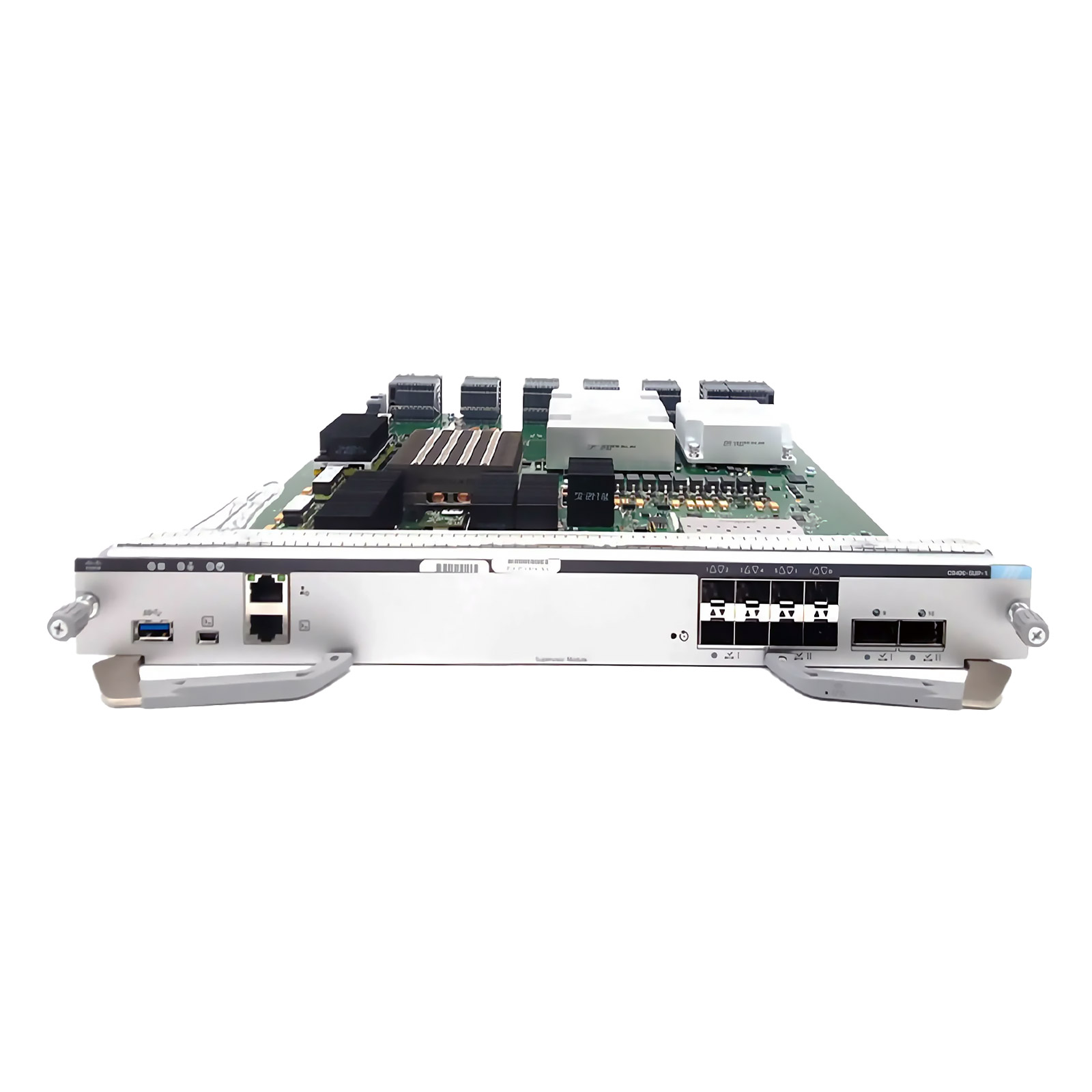

Модуль супервизора Cisco C9400X-SUP-2
Артикул:
C9400X-SUP-2
Характеристики
Производитель
Cisco
Тип:
Модуль супервизора
Дополнительно
ASIC: Cisco UADP 3.0sec; Процессор: Intel x86 2.4 ГГц; DRAM: 16 ГБ; SSD: до 960 ГБ (опционально); Аплинки: 4 × 100/40GbE QSFP28 + 4 × 25/10GbE SFP28; Пропускная способность на слот: 240 Гбит/с; Суммарная пропускная способность шасси: до 2,4 Тбит/с; Аппаратный MACsec-256: Да; ПО: Cisco IOS XE; Резервирование: 1+1 активный/резервный; Горячая замена: Да; Поддержка SD-Access: Да; Безопасность: Cisco TrustSec, MACsec-256, UADP 3.0sec
Назначение
Высокопроизводительный управляющий модуль нового поколения для шасси Cisco Catalyst 9400 Series; поддерживает аплинки 100GbE и используется на уровнях доступа, агрегации и ядра
Все характеристики
Заказной товар
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Сайт не является публичной офертой. Цены, доступность и комплектации товаров менеджер уточнит после оформления заказа.
Описание
Cisco C9400X-SUP-2 — управляющий модуль нового поколения на базе ASIC UADP 3.0sec для шасси Cisco Catalyst 9400 Series. Платформа ориентирована на уровни доступа, агрегации и ядра кампуса, обеспечивая 240 Гбит/с пропускной способности на слот вместе с аппаратным MACsec-256 и аплинками до 100 Гбит/с. Cisco C9400X-SUP-2 стал первым в серии 9400, поддерживающим полноценный 100GbE на магистральных портах.
Применение и сценарии использования
Ядро и агрегация с 100G-аплинками
C9400X-SUP-2 оптимален для организаций, переходящих на 100GbE магистраль. Четыре нативных порта QSFP28 (100/40G) и ещё четыре SFP28 (25/10G) позволяют гибко комбинировать скорости аплинков и покрывать потребности как текущей, так и перспективной инфраструктуры.
Высокоплотный доступ с UPOE+ 90 Вт
В связке с линейными картами нового поколения шасси под управлением этого модуля питает до 384 портов устройств стандарта 802.3bt (UPOE+ 90 Вт) — это критично для Wi-Fi 6E точек доступа и PTZ-камер наблюдения, потребляющих более 60 Вт.
Сети с требованиями к шифрованию
Аппаратный MACsec-256 шифрует трафик на всех аплинках без потерь производительности. Это делает платформу привлекательной для финансовых организаций, государственных структур и операторов с жёсткими требованиями к конфиденциальности данных в транзитных каналах.
Технические характеристики
- Артикул: C9400X-SUP-2
- Серия: Cisco Catalyst 9400
- Тип модуля: Supervisor Engine 2 (управляющий модуль нового поколения)
- ASIC: Cisco UADP 3.0sec
- Процессор: Intel x86, 2.4 ГГц
- DRAM: 16 ГБ
- SSD: до 960 ГБ (опционально)
- Аплинки: 4 × 100/40GbE QSFP28 + 4 × 25/10GbE SFP28
- Пропускная способность на слот: 240 Гбит/с
- Суммарная ёмкость фабрики: до 2,4 Тбит/с
- Поддерживаемые порты 25GbE: до 168 (4 аплинка + 160 на линейных картах)
- Поддерживаемые порты 100GbE: до 36 (4 аплинка + 32 на линейных картах)
- Аппаратный MACsec-256: Да
- Резервирование: 1+1 активный/резервный (SSO/NSF, ISSU)
- Горячая замена: Да
- Поддержка SD-Access, StackWise Virtual: Да
- Безопасность: Cisco TrustSec, MACsec-256, UADP 3.0sec
- Совместимые шасси: Cisco Catalyst 9404R, 9407R, 9410R
- Гарантия: 12 месяцев
Комплектация и установка
Стандартная комплектация: модуль C9400X-SUP-2, монтажная фурнитура, документация.
Опционально: SSD-накопители C9400-SSD, QSFP28-трансиверы 100GbE/40GbE, SFP28-трансиверы 25GbE.
Рекомендации по установке
Модуль устанавливается в шасси Catalyst 9400R в слот супервизора. Для обеспечения отказоустойчивости рекомендуется второй слот занять идентичным модулем C9400X-SUP-2. Используйте только сертифицированные Cisco QSFP28-трансиверы для аплинков 100GbE.
Интеграция с инфраструктурой
Совместимость: Cisco Catalyst 9404R; Cisco Catalyst 9407R; Cisco Catalyst 9410R. Поддерживает линейные карты серии C9400-LC. Полная интеграция с Cisco DNA Center, SD-Access, ISE, ThousandEyes.
Преимущества решения
- ASIC UADP 3.0sec: программируемый конвейер обработки пакетов с улучшенными механизмами безопасности — фундамент для будущих программных функций без замены железа.
- Аппаратный MACsec-256: шифрование всех аплинков на скоростях 25G и 100G без снижения производительности коммутатора.
- Удвоенная пропускная способность: 240 Гбит/с на слот против 80 Гбит/с у базового SUP-1 обеспечивает запас производительности для роста сети.
- Реальная телеметрия: gRPC и Streaming Telemetry дают мгновенную видимость трафика для систем мониторинга и SIEM.
- SD-Access и VXLAN: поддержка fabric-режима с сквозной сегментацией и автоматизацией на базе Cisco DNA Center.
Вопросы и ответы
Какую максимальную скорость аплинков поддерживает C9400X-SUP-2?
Модуль C9400X-SUP-2 поддерживает аплинки 100GbE (QSFP28) и 40GbE (QSFP) через четыре порта, а также 25GbE и 10GbE через ещё четыре порта SFP28.
Поддерживается ли аппаратный MACsec на аплинках 100G?
Да, ASIC UADP 3.0sec обеспечивает аппаратное шифрование MACsec-256 на всех аплинках, включая 100GbE. Это отличает SUP-2 от предыдущего поколения SUP-1XL-Y, где MACsec на аплинках не поддерживался.
Можно ли установить C9400X-SUP-2 в шасси C9410R?
Да, C9400X-SUP-2 совместим со всеми шасси серии: C9404R, C9407R и C9410R. Пропускная способность на слот составляет 240 Гбит/с для всех трёх вариантов шасси.
Отличается ли SUP-2 от SUP-2XL по аппаратным аплинкам?
Набор физических портов у SUP-2 и SUP-2XL идентичен. Принципиальное отличие — пропускная способность на слот: у SUP-2 это 240 Гбит/с, у SUP-2XL — 480 Гбит/с. SUP-2XL также поддерживает аппаратный IPsec 100G.
Поддерживает ли C9400X-SUP-2 In-Service Software Upgrade?
Да, при наличии пары активный/резервный супервизор поддерживается полный цикл ISSU — обновление ПО без остановки трафика. Также доступны функции SSO и NSF для непрерывной коммутации при переключении.
