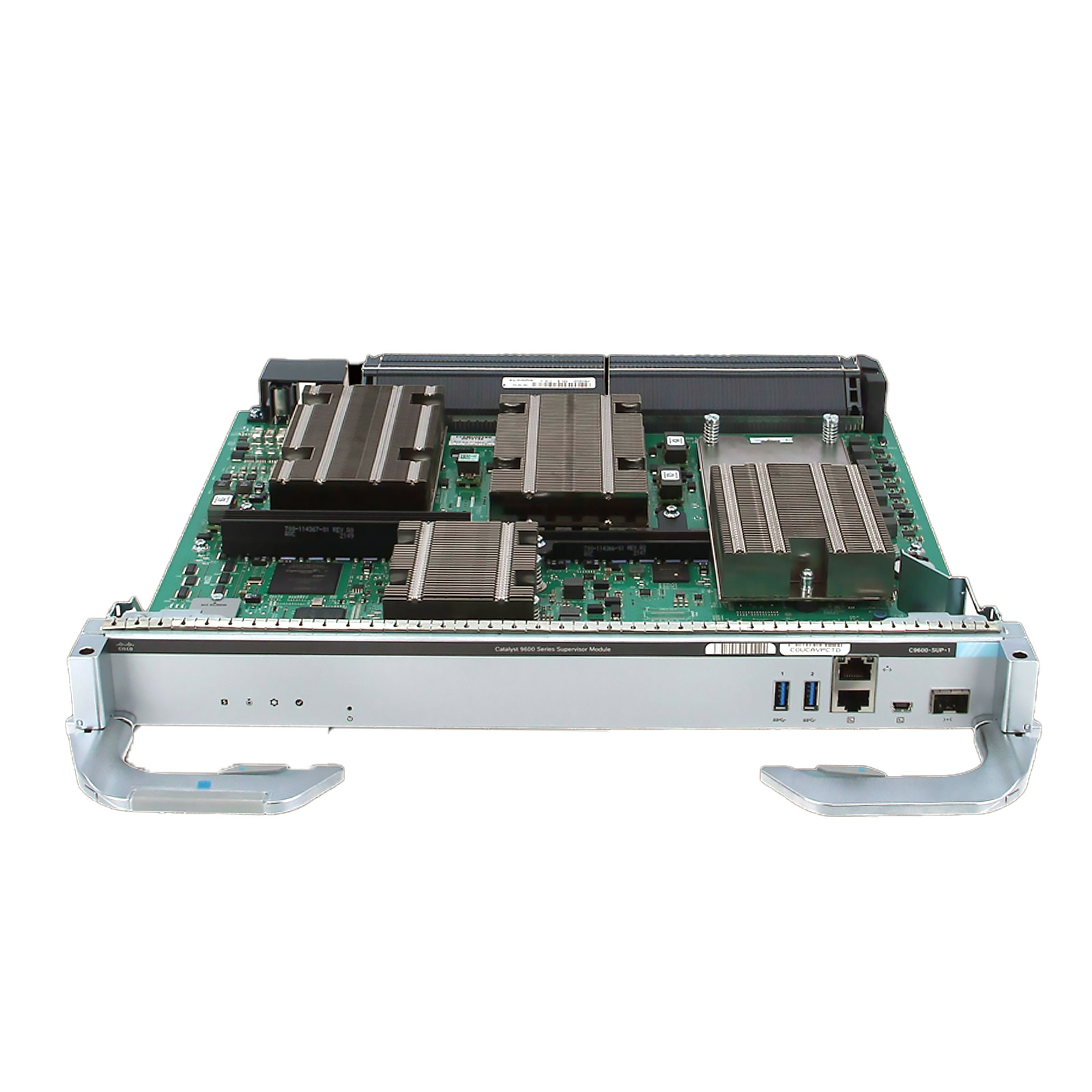

Модуль супервизора Cisco C9600-SUP-1

Cisco C9600-SUP-1 — управляющий модуль для шасси Cisco Catalyst 9606R, составляющего основу серии коммутаторов ядра и агрегации Catalyst 9600. Оснащённый тремя чипами UADP 3.0, восьмиядерным процессором Intel x86 и 16 ГБ DRAM, этот супервизор обеспечивает 2,4 Тбит/с пропускной способности на слот и общую производительность фабрики до 9,6 Тбит/с.

Применение и сценарии использования

Ядро корпоративного кампуса

C9600-SUP-1 спроектирован как управляющий мозг ядра кампусной сети с максимальными требованиями к производительности и доступности. Скорость коммутации 3 миллиарда пакетов в секунду покрывает даже самые насыщенные нагрузки смешанного трафика — видеоконференции, резервное копирование, VDI и IoT-телеметрия одновременно.

Дистрибуция в многоэтажных и многокорпусных офисных комплексах

Шасси C9606R под управлением этого модуля вмещает до 48 портов 100GbE или до 192 портов 10/25GbE — достаточный масштаб для агрегации десятков коммутаторов доступа без дополнительных устройств промежуточного слоя. Встроенный RFID на всех компонентах упрощает инвентаризацию активов.

Государственный и образовательный сектор

Поддержка ISSU исключает плановые окна обслуживания, а SUDI-идентификация обеспечивает доверенную аутентификацию устройства в цепочке поставки — важнейшее требование для регуляторных сред госсектора. Управление через открытые API на YANG/NETCONF/RESTCONF интегрирует платформу в любую систему автоматизации.

Технические характеристики

• Артикул: C9600-SUP-1
• Серия: Cisco Catalyst 9600
• Тип модуля: Supervisor Engine 1 (управляющий модуль)
• ASIC: Cisco UADP 3.0 (3 чипа)
• Процессор: Intel x86, 2.0 ГГц, 8 ядер
• DRAM: 16 ГБ
• Flash: 16 ГБ
• SSD: до 960 ГБ (опционально, SATA)
• Порты управления: 1 × 10GbE SFP+, 1 × 1GbE RJ-45, 2 × USB 3.0, 1 × Mini USB (консоль), 1 × RJ-45 (консоль)
• Пропускная способность на слот: 2,4 Тбит/с
• Суммарная ёмкость фабрики: до 9,6 Тбит/с
• Скорость коммутации: 3 Гпакет/с (1 Гпакет/с на ASIC)
• Таблица MAC-адресов: до 82 000
• FNF-записи: до 294 000 (98 000/ASIC)
• IPv4-маршруты: до 212 000
• ARP-записи: до 90 000
• Мультикаст-маршруты: до 32 000
• Резервирование: 1+1 активный/резервный (SSO/NSF, ISSU)
• Горячая замена: Да
• Совместимые линейные карты: C9600-LC-24C, C9600-LC-48YL, C9600-LC-48TX, C9600-LC-48S, C9600-LC-40YL4CD
• Совместимые шасси: Cisco Catalyst 9606R
• Гарантия: 12 месяцев

Комплектация и установка

Стандартная комплектация: модуль C9600-SUP-1, монтажная фурнитура, документация.

Опционально: SSD-накопители для контейнерного хостинга приложений.

Рекомендации по установке

Модуль устанавливается в выделенные слоты супервизора шасси C9606R. Встроенные RFID-метки обеспечивают автоматическую инвентаризацию с помощью коммерческих считывателей. При развёртывании парной конфигурации оба модуля должны быть одной модели.

Интеграция с инфраструктурой

Совместимость: Cisco Catalyst 9606R. Поддерживает линейные карты C9600-LC-24C, C9600-LC-48YL, C9600-LC-48TX, C9600-LC-48S, C9600-LC-40YL4CD. Управление через Cisco DNA Center, NETCONF/RESTCONF, YANG-модели, gRPC Streaming Telemetry.

Преимущества решения

• 2,4 Тбит/с на слот: масштаб производительности, рассчитанный на рост сети без замены шасси на протяжении многих лет.
• Тройной ASIC UADP 3.0: три процессора обработки пакетов в одном модуле обеспечивают распределение нагрузки и повышают надёжность.
• Открытые API: NETCONF, RESTCONF и YANG-модели интегрируют платформу с любыми системами управления — как Cisco DNA Center, так и сторонними оркестраторами.
• Встроенная инвентаризация: RFID-метки на шасси, супервизоре, линейных картах и блоках питания упрощают управление жизненным циклом оборудования.
• Непрерывная работа: NSF/SSO и ISSU обеспечивают нулевое прерывание трафика при плановых операциях.
