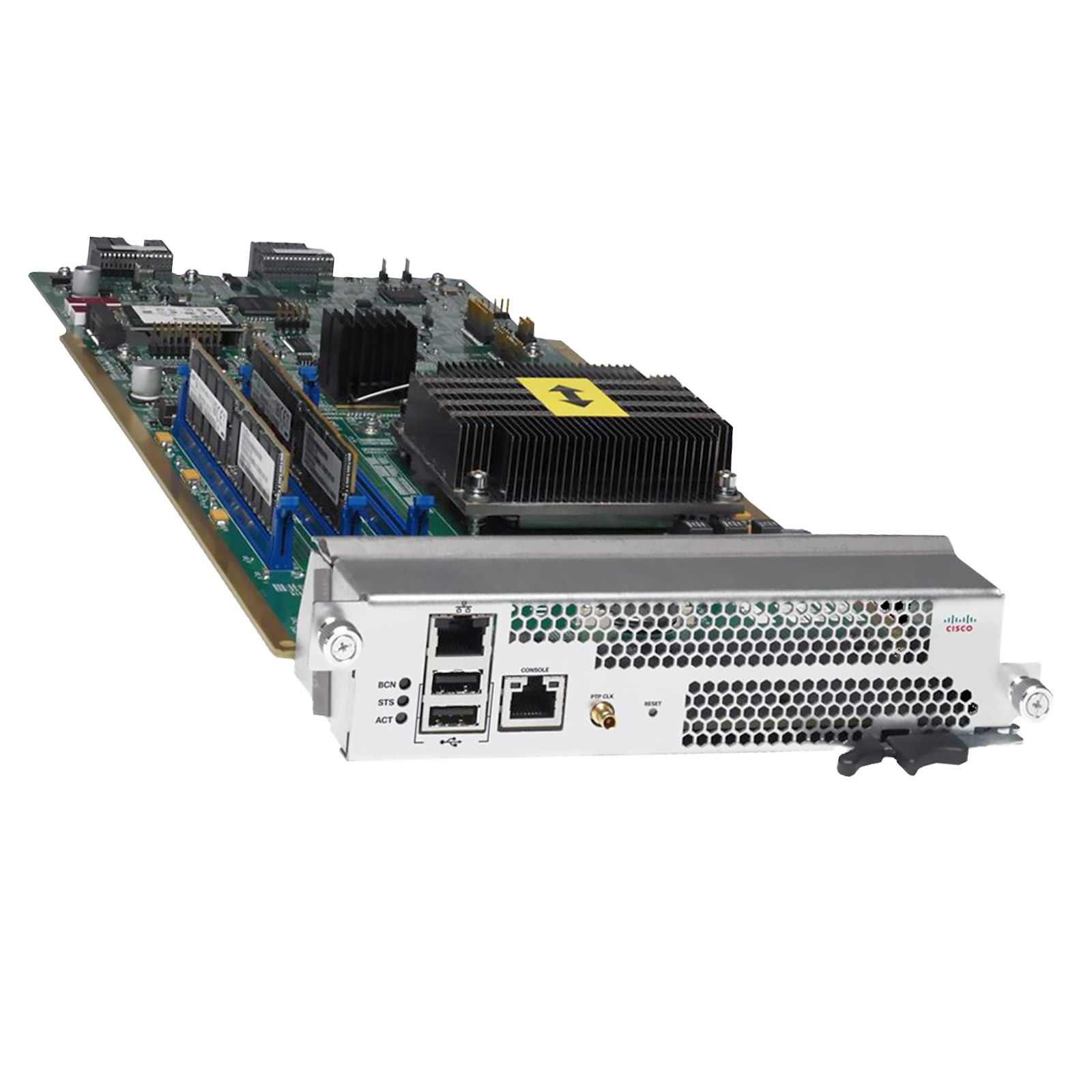

Модуль супервизора Cisco N9K-SUP-A
Артикул:
N9K-SUP-A
Характеристики
Производитель
Cisco
Тип:
Модуль супервизора
Дополнительно
Процессор: Intel x86, 4 ядра/8 потоков; DRAM: 8 ГБ; Порты управления: 2 × USB, 1 × Serial (GE консоль), 1 × 10/100/1000 Мбит/с Ethernet; Резервирование: 1+1 активный/резервный (синхронизированная пара); Горячая замена: Да; Режимы работы: Cisco NX-OS / Cisco ACI; Поддержка внешней синхронизации: Да
Назначение
Управляющий модуль для шасси Cisco Nexus 9500 Series; обеспечивает централизованное управление коммутацией в режимах Cisco NX-OS и ACI
Все характеристики
Заказной товар
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Сайт не является публичной офертой. Цены, доступность и комплектации товаров менеджер уточнит после оформления заказа.
Описание
Cisco N9K-SUP-A — четырёхъядерный управляющий модуль для шасси Cisco Nexus 9500 Series, обеспечивающий централизованное управление коммутацией и маршрутизацией в режимах Cisco NX-OS и Application Centric Infrastructure (ACI). Модуль предназначен для спайн-уровня фабрики ЦОД и развёртывается парами с синхронизацией состояния для обеспечения непрерывной работы.
Применение и сценарии использования
Управление спайн-коммутатором в фабрике ЦОД
N9K-SUP-A выступает управляющей плоскостью шасси Nexus 9500 при работе в роли спайн-узла spine-leaf фабрики. Модуль координирует обработку протоколов маршрутизации BGP, OSPF, EIGRP, управляет таблицами FIB и обеспечивает телеметрию трафика для систем аналитики.
Cisco ACI-среда
В режиме ACI модуль служит контроллером политик для шасси Nexus 9504, 9508 или 9516, взаимодействуя с APIC-кластером. Парная конфигурация двух супервизоров обеспечивает stateful switchover без потери политик ACI при перезапуске.
Резервирование и плановое обслуживание
Синхронизация состояния между активным и резервным супервизором в режиме реального времени позволяет заменять модули без остановки трафика. Горячая замена и поддержка ISSU исключают технологические окна при обновлении NX-OS.
Технические характеристики
- Артикул: N9K-SUP-A
- Серия: Cisco Nexus 9500
- Тип модуля: Supervisor Engine (управляющий модуль)
- Процессор: Intel x86, 4 ядра/8 потоков
- DRAM: 8 ГБ
- Порты управления: 2 × USB, 1 × Serial (GE консоль), 1 × 10/100/1000 Мбит/с Ethernet
- Резервирование: 1+1 активный/резервный (state-synchronized пара)
- Горячая замена: Да
- Поддержка внешней синхронизации: Да
- Режимы работы: Cisco NX-OS / Cisco ACI
- Совместимые шасси: Cisco Nexus 9504, 9508, 9516
- Гарантия: 12 месяцев
Комплектация и установка
Стандартная комплектация: модуль N9K-SUP-A, монтажная фурнитура, документация.
Рекомендации по установке
Модули устанавливаются в выделенные слоты для супервизоров в передней панели шасси Nexus 9500. Оба слота рекомендуется занять одинаковыми моделями супервизоров. Начальная конфигурация выполняется через консольный порт с помощью мастера setup wizard. Не рекомендуется смешивать N9K-SUP-A и N9K-SUP-A+ в одном шасси.
Интеграция с инфраструктурой
Совместимость: Cisco Nexus 9504; Cisco Nexus 9508; Cisco Nexus 9516. Поддерживает линейные карты Cisco Nexus 9500 Classic Series. Работает под управлением Cisco NX-OS или Cisco APIC в режиме ACI.
Преимущества решения
- Универсальность режимов: поддержка как традиционного NX-OS, так и ACI позволяет использовать один тип оборудования для разных архитектурных стратегий.
- Синхронизация состояния: активный и резервный супервизор работают в реальном времени в паре, что исключает разрыв трафика при переключении.
- Разнообразие портов управления: наличие USB, Serial и Ethernet-порта облегчает начальную конфигурацию и troubleshooting в любых условиях стойки.
- Поддержка внешнего тактирования: возможность принять внешний clock важна для сетей с требованиями к точной синхронизации времени (PTP, SyncE).
- Надёжная платформа: проверенное решение для корпоративных ЦОД с подтверждённой историей работы в продуктивных средах.
Вопросы и ответы
В каких шасси Nexus 9500 совместим N9K-SUP-A?
Модуль N9K-SUP-A устанавливается в шасси Cisco Nexus 9504 (4 слота), Nexus 9508 (8 слотов) и Nexus 9516 (16 слотов). В каждом шасси предусмотрено два слота для пары активный/резервный супервизор.
Можно ли использовать N9K-SUP-A в режиме Cisco ACI?
Да, все супервизоры серии N9K-SUP поддерживают как режим Cisco NX-OS, так и режим Cisco ACI. Выбор режима выполняется при первичной конфигурации и требует перезагрузки при смене.
Можно ли установить один супервизор N9K-SUP-A без резервного?
Да, шасси Nexus 9500 функционирует с одним супервизором. Однако для обеспечения отказоустойчивости рекомендуется установить два одинаковых модуля в режиме активный/резервный.
Чем N9K-SUP-A+ отличается от N9K-SUP-A?
N9K-SUP-A+ — улучшенная версия с вдвое большим объёмом DRAM (16 ГБ против 8 ГБ) и встроенным SSD 64 ГБ для хранения контейнерных приложений. Частота процессора — 1.8 ГГц против более высокой тактовой частоты оригинального SUP-A.
Поддерживает ли N9K-SUP-A горячую замену модуля?
Да, модуль поддерживает горячую замену. При наличии резервного супервизора в шасси трафик продолжает коммутироваться во время замены активного модуля благодаря синхронизированной паре.
