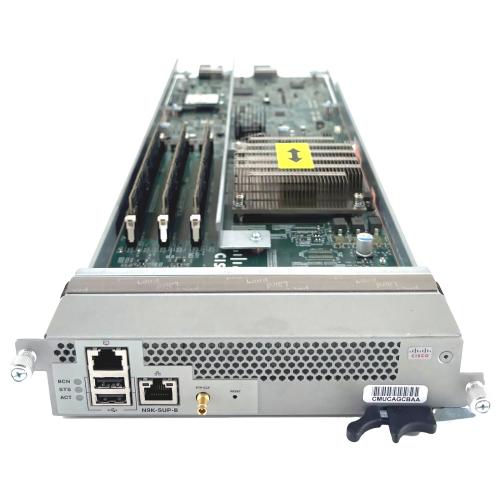

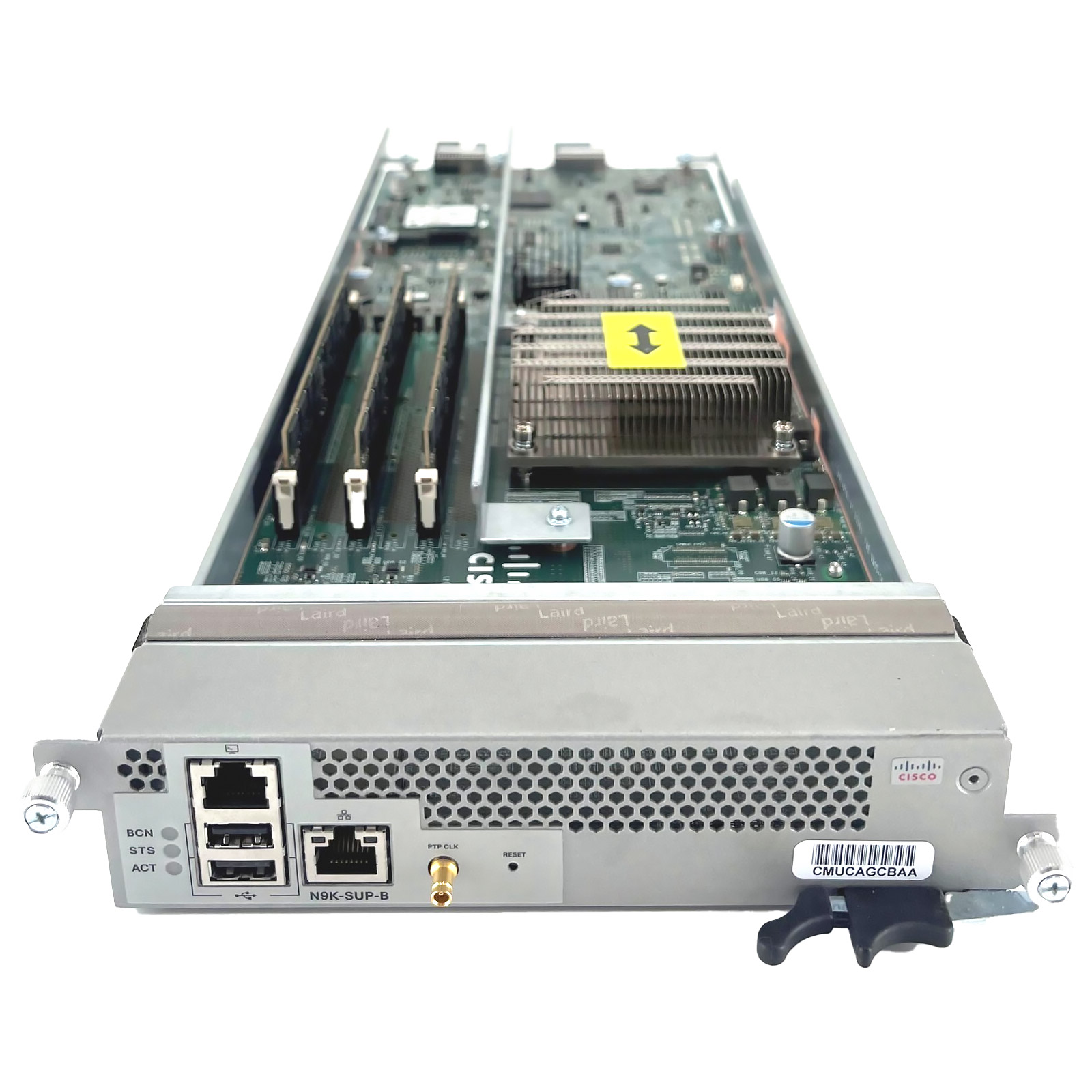

Модуль супервизора Cisco N9K-SUP-B

Cisco N9K-SUP-B — высокопроизводительный шестиядерный управляющий модуль для шасси Cisco Nexus 9500 R-Series, оптимизированный для работы с линейными картами R-серии с глубокими буферами. Оснащённый 16 ГБ DDR3 DRAM и 256 ГБ SSD, модуль предназначен для дата-центров с требованиями к высокой буферизации трафика — биржевые площадки, HPC-кластеры, хранилища больших данных.

Применение и сценарии использования

Управление R-серией линейных карт с deep buffer

N9K-SUP-B разработан специально для работы с линейными картами Nexus 9500 R-Series (X9636C-R, X9636Q-R, X96136YC-R и другими), которые обеспечивают глубокую буферизацию для сетей с высокими требованиями к задержкам. Шестиядерный процессор 2.2 ГГц справляется с управлением большими таблицами маршрутизации R-серии.

Ядро ЦОД финансовых и HPC-организаций

Буферизованные линейные карты R-серии в связке с этим модулем востребованы на торговых площадках, где потеря пакетов при микровсплесках трафика недопустима. 256 ГБ SSD обеспечивает хранение детальных журналов и контейнерных инструментов аналитики прямо в шасси без внешних накопителей.

Плановое обслуживание продуктивных систем

Горячая замена и поддержка ISSU дают возможность обновлять NX-OS без остановки трафика. Парная синхронизация активный/резервный исключает единую точку отказа в управляющей плоскости.

Технические характеристики

• Артикул: N9K-SUP-B
• Серия: Cisco Nexus 9500 R-Series
• Тип модуля: Supervisor Engine (управляющий модуль R-серии)
• Процессор: Intel x86, 2.2 ГГц, 6 ядер/12 потоков
• DRAM: 16 ГБ DDR3
• Хранилище: 256 ГБ SSD
• Порты управления: 2 × USB, 1 × Serial, 1 × 10/100/1000 Мбит/с Ethernet
• Потребляемая мощность (типичная): 75 Вт
• Потребляемая мощность (максимальная): 80 Вт
• Температура эксплуатации: от 0°C до 40°C
• Направление воздушного потока: port-side intake
• Резервирование: 1+1 активный/резервный
• Горячая замена: Да
• Режимы работы: Cisco NX-OS / Cisco ACI
• Совместимые линейные карты: Cisco Nexus 9500 R-Series (X9636C-R, X9636Q-R, X96136YC-R и другие)
• Совместимые шасси: Cisco Nexus 9504 (R), 9508 (R), 9516 (R)
• Гарантия: 12 месяцев

Комплектация и установка

Стандартная комплектация: модуль N9K-SUP-B, монтажная фурнитура, документация.

Рекомендации по установке

Модуль предназначен исключительно для шасси с линейными картами R-серии. Важно убедиться, что шасси укомплектовано правильными модулями фабрики R-серии (а не Classic). Оба слота супервизора должны содержать одинаковые модели N9K-SUP-B. Обратите внимание на температурный диапазон эксплуатации 0–40°C.

Интеграция с инфраструктурой

Совместимость: Cisco Nexus 9504, 9508, 9516 с R-Series. Работает с линейными картами X9636C-R, X9636Q-R, X96136YC-R и другими R-серии. Управление через Cisco DCNM, Nexus Dashboard, Cisco APIC (режим ACI).

Преимущества решения

• Шесть ядер для R-серии: более мощный процессор 2.2 ГГц × 6 ядер обеспечивает управление сложными таблицами маршрутизации линейных карт с глубокими буферами.
• 256 ГБ SSD: вдвое больше хранилища, чем у SUP-A+, — достаточно для детальных журналов, packet capture-буферов и контейнерных приложений аналитики.
• Deep buffer для биржевых нагрузок: в паре с R-серией линейных карт обеспечивает минимальные потери пакетов при микровсплесках трафика.
• Горячая замена с ISSU: непрерывность трафика при обслуживании — критически важно для производственных систем с SLA 99.999%.
• Два режима работы: возможность переключаться между NX-OS и ACI позволяет адаптировать архитектуру под стратегию развития ЦОД без смены оборудования.
