Шасси модульного коммутатора Cisco N9K-C9508

Cisco N9K-C9508 — шасси модульного коммутатора Cisco Nexus 9508 с 8 слотами для линейных карт, входящего в флагманскую серию Cisco Nexus 9500. Шасси N9K-C9508 является базовой платформой для построения высокопроизводительных спайн-коммутаторов ЦОД с суммарной пропускной способностью фабрики до 30 Тбит/с, поддерживая режимы Cisco NX-OS и Application Centric Infrastructure (ACI). Форм-фактор 13U вмещает до 8 линейных карт, 2 супервизора, 6 модулей фабрики и до 4 блоков питания.

Применение и сценарии использования

Спайн-коммутатор в крупном ЦОД

N9K-C9508 — один из наиболее распространённых спайн-узлов в enterprise и облачных ЦОД, работающих по архитектуре spine-leaf. Восемь слотов для линейных карт позволяют настроить до 2304 портов 10GbE, 2048 портов 25GbE или 512 портов 100GbE в зависимости от выбранных линейных карт.

Ядровой коммутатор в Cisco ACI-фабрике

В режиме ACI шасси выступает спайн-узлом, к которому подключаются все leaf-коммутаторы фабрики. Поддержка двух супервизоров в режиме 1+1 SSO исключает одиночную точку отказа в управляющей плоскости и обеспечивает непрерывную политику ACI при отказе или обновлении супервизора.

Платформа для поэтапного наращивания мощности

Модульная архитектура N9K-C9508 позволяет начать эксплуатацию с минимальной конфигурацией и наращивать порты, скорости и пропускную способность по мере роста нагрузки. Все компоненты — супервизоры, линейные карты, модули фабрики и блоки питания — являются горячезаменяемыми.

Технические характеристики

• Артикул: N9K-C9508
• Серия: Cisco Nexus 9500
• Тип: Шасси модульного коммутатора (Chassis only)
• Форм-фактор: 13U, rack-mount
• Слоты линейных карт: 8
• Слоты супервизора: 2
• Слоты модулей фабрики: 6
• Слоты блоков питания: до 4
• Вентиляторные модули: 3 (горячая замена)
• Суммарная пропускная способность фабрики: до 30 Тбит/с (с FM-G)
• Поддерживаемые скорости портов: 1G / 10G / 25G / 40G / 50G / 100G Ethernet
• Максимальная плотность: 2304 × 10GbE / 2048 × 25GbE / 512 × 100GbE
• Уровень коммутации: L2/L3
• Температура эксплуатации: от 0°C до 40°C
• Высота эксплуатации: до 4000 м
• Габариты: 762 × 577,8 × 445 мм (Г × В × Ш)
• Масса (без компонентов): 68,2 кг
• Режимы работы: Cisco NX-OS / Cisco ACI
• Управление: SNMP v1/v2/v3, Syslog, Telnet, NETCONF
• Гарантия: 12 месяцев

Комплектация и установка

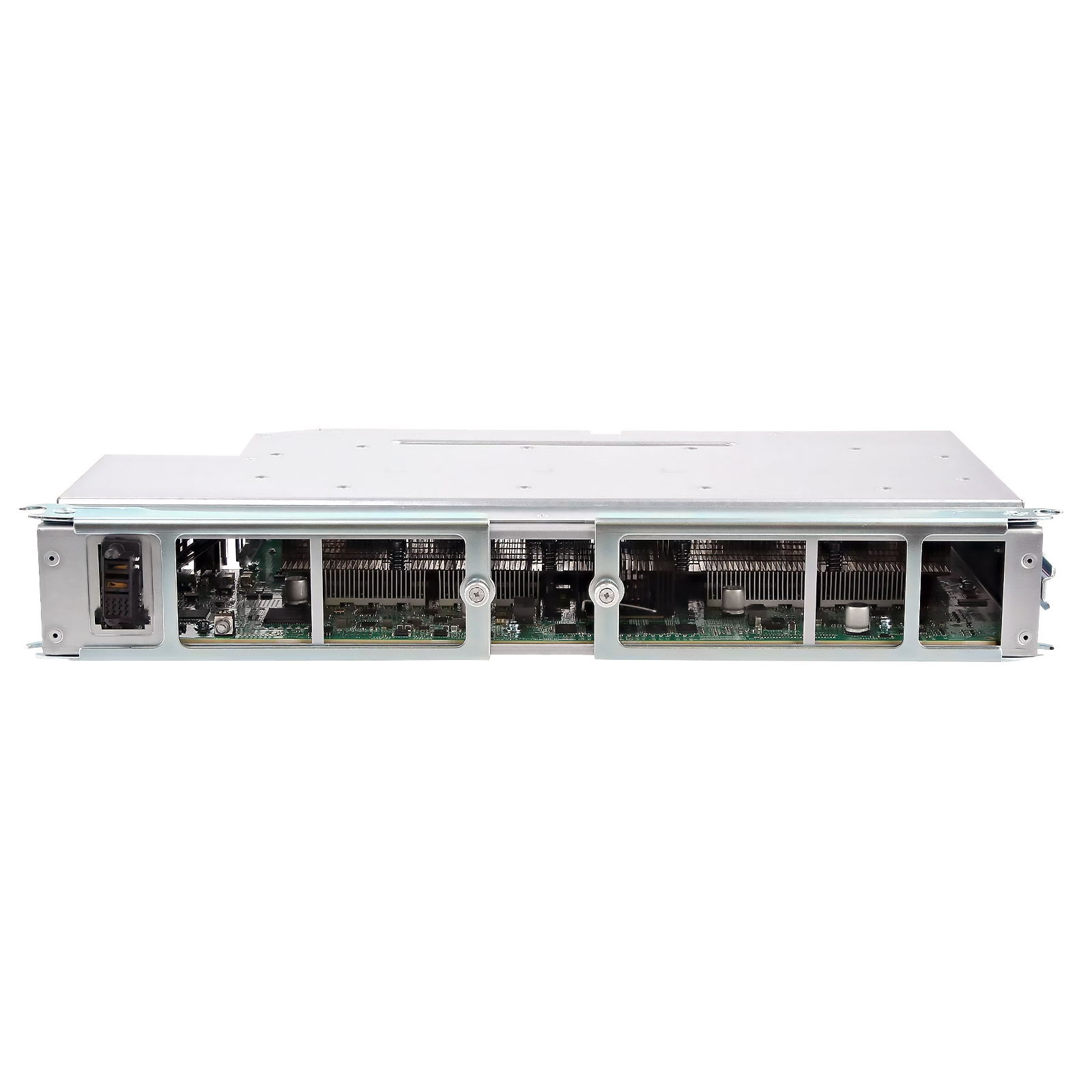

Шасси поставляется без компонентов: блоки питания, вентиляторные модули, супервизоры, модули фабрики и линейные карты приобретаются отдельно. Для ввода в эксплуатацию необходимы как минимум: один супервизор (N9K-SUP-A/A+/B), необходимое количество модулей фабрики (N9K-C9508-FM-E), минимум два блока питания, три вентиляторных модуля и хотя бы одна линейная карта.

Рекомендации по установке

Шасси устанавливается в стандартную стойку 19". Рекомендуется использовать два супервизора для обеспечения 1+1 избыточности и полный комплект из шести модулей фабрики для максимальной производительности. Источники питания подключаются в конфигурации N+1 или N+N в зависимости от требований к отказоустойчивости.

Интеграция с инфраструктурой

Совместимые супервизоры: N9K-SUP-A, N9K-SUP-A+, N9K-SUP-B. Модули фабрики: N9K-C9508-FM, N9K-C9508-FM-E, N9K-C9508-FM-G, N9K-C9508-FM-S. Линейные карты: Cisco Nexus 9500 Classic, Cloud-Scale и R-Series. Управление через Cisco APIC (ACI) или Cisco DCNM/Nexus Dashboard (NX-OS).

Преимущества решения

• 8 слотов для масштабирования: от минимальной конфигурации до максимальной плотности портов в одном шасси без замены корпуса.
• До 30 Тбит/с фабрики: производительность, достаточная для обслуживания самых требовательных нагрузок гипермасштабных ЦОД.
• Полная горячезаменяемость: все компоненты — супервизоры, линейные карты, модули фабрики, питание и вентиляторы — заменяются без остановки трафика.
• Двойной режим ACI/NX-OS: единая аппаратная платформа для традиционных сетей и современных SDN-архитектур.
• Высокая доступность: 1+1 супервизор, N+1 питание, N+1 фабрика обеспечивают минимальный RTO при любом одиночном отказе.
