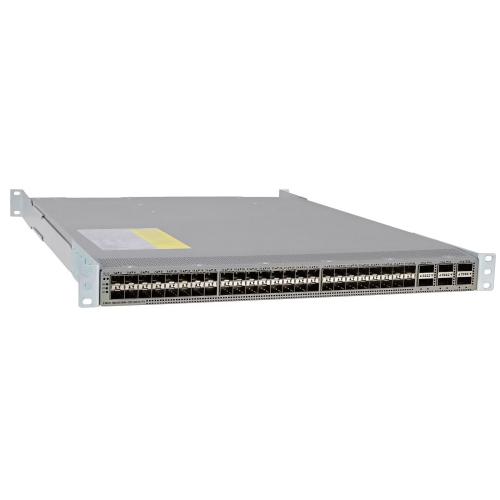

Коммутатор Cisco Nexus 9300 N9K-C93180YC-FX3_PE 48p 1/10/25G, 6p 40/100G, MACsec,SyncE
Артикул:
N9K-C93180YC-FX3_PE
Характеристики
Производитель
Cisco
Тип:
Коммутатор
Линейка
Cisco Nexus 9300
Позиционирование
Уровень агрегации, корпоративная сеть
Все характеристики
722 169.63 руб./шт
Заказной товар
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Сайт не является публичной офертой. Цены, доступность и комплектации товаров менеджер уточнит после оформления заказа.
Описание
Коммутатор Cisco Nexus 9300 N9K-C93180YC-FX3_PE — это устройство уровня L3, предназначенное для построения ядра и агрегации корпоративных сетей. Данная модель оснащена 48 портами 1/10/25 Гбит/с и шестью аплинк-портами QSFP28 на 40/100 Гбит/с, что делает её подходящим решением для центров обработки данных и крупных предприятий. PoE в этом коммутаторе не предусмотрен — упор сделан на производительность и низкие задержки.
Применение и сценарии использования
Коммутатор N9K-C93180YC-FX3_PE применяется в сценариях, где требуется высокая плотность портов и минимальное время отклика. Он подходит для:
- Агрегации трафика от серверов и систем хранения данных в корпоративных ЦОД.
- Построения высокоскоростных магистралей между коммутаторами доступа.
- Подключения критически важных приложений, включая базы данных, виртуализацию и SAP HANA.
- Развёртывания сетей хранения (SAN) с поддержкой FCoE и iSCSI.
- Организации отказоустойчивых топологий с использованием VXLAN и EVPN.
Благодаря поддержке 25-гигабитных соединений на медных портах, он позволяет гибко масштабировать пропускную способность без замены кабельной инфраструктуры.
Технические характеристики
- Модель: Cisco Nexus 9300
- Артикул: N9K-C93180YC-FX3_PE
- Уровень коммутатора: L3
- Порты 1/10/25 Гбит/с (RJ-45): 48
- Аплинк-порты QSFP28 (40/100 Гбит/с): 6
- Пропускная способность: 2.56 Тбит/с
- Производительность маршрутизации: 1.2 Тбит/с
- Таблица MAC-адресов: 64 000 записей
- Поддержка Jumbo Frame: до 9216 байт
- Операционная система: Cisco NX-OS
- Объём оперативной памяти: 16 ГБ
- Флеш-память: 32 ГБ
- Блок питания: 2 × 1200 Вт (резервируемый, горячая замена)
- Охлаждение: 4 × горячезаменяемых вентилятора (Port-side Exhaust)
- Уровень шума: 45 дБ
- Габариты: 440 × 559 × 44 мм
- Вес (нетто): 10.5 кг
Функции управления и безопасности
Коммутатор поддерживает полный набор протоколов для гибкой настройки сети. Встроенные средства управления включают:
- VLAN (802.1Q): до 4094 виртуальных сетей для сегментации трафика.
- QoS: приоритезация трафика по классам обслуживания (CoS/DSCP).
- STP/RSTP/MSTP: защита от петель на втором уровне.
- Link Aggregation (LACP): объединение портов для увеличения пропускной способности.
- ACL: фильтрация пакетов на основе IP, MAC и портов.
- 802.1X (Port-based NAC): аутентификация устройств перед доступом к сети.
- Зеркалирование портов (SPAN/RSPAN): копирование трафика для анализа.
- MACsec: шифрование данных на канальном уровне.
- VXLAN и EVPN: поддержка сетевой виртуализации и сегментации.
Управление осуществляется через CLI, Web-интерфейс, SNMP, Telnet и SSH. Это даёт полный контроль над конфигурацией даже в крупных распределённых сетях.
Производительность и масштабируемость
Благодаря производительности маршрутизации 1.2 Тбит/с и пропускной способности 2.56 Тбит/с, рассматриваемый коммутатор справляется с самыми требовательными нагрузками. Он поддерживает стекирование, что позволяет объединять несколько устройств в единую логическую единицу — это упрощает управление и увеличивает отказоустойчивость.
Количество одновременно поддерживаемых VLAN достигает 4094, а таблица MAC-адресов рассчитана на 64 000 записей. Резервируемые блоки питания и вентиляторы с горячей заменой обеспечивают бесперебойную работу даже при выходе из строя одного из компонентов. Среднее время наработки на отказ (MTBF) составляет 1 000 000 часов — это говорит о высокой надёжности изделия.
Преимущества решения
- Высокая плотность портов: 48 портов 1/10/25G в одном юните экономят место в стойке.
- Гибкость аплинков: шесть портов 40/100G позволяют строить скоростные магистрали.
- Поддержка MACsec: шифрование трафика без потери производительности.
- Полный набор протоколов L3: статическая и динамическая маршрутизация (RIP, OSPF, BGP) для построения сложных сетей.
- Простота развёртывания: предустановленная ОС NX-OS и поддержка автоматизации через Ansible, Puppet и Python.
- Совместимость с ведущими СХД и серверами: модель N9K-C93180YC-FX3_PE проверена с оборудованием Cisco, Dell, HPE, NetApp и Pure Storage.
Вопросы и ответы
Какой коммутатор выбрать для центра обработки данных?
Для ЦОД оптимально подходят модели L3 с высокой пропускной способностью и поддержкой виртуализации. Рассматриваемый коммутатор — один из таких вариантов: он обеспечивает 48 портов 25G, шесть портов 100G и полный набор протоколов для сети хранения и передачи данных.
Как настроить VLAN на этом коммутаторе?
Настройка VLAN выполняется через CLI или Web-интерфейс. Достаточно войти в режим конфигурации, создать VLAN (команда vlan 10) и назначить порты в нужные сегменты. Коммутатор поддерживает до 4094 VLAN, что позволяет гибко сегментировать сеть.
Поддерживает ли этот коммутатор PoE+?
Нет, модель N9K-C93180YC-FX3_PE не поддерживает PoE. Она ориентирована на работу в машинных залах и ЦОД, где питание устройств по витой паре не требуется. Для питания точек доступа или камер лучше использовать коммутаторы серии Cisco Catalyst с поддержкой PoE.
В чём отличие этого коммутатора от модели с Port-side Intake?
Главное отличие — направление воздушного потока. Версия с Port-side Exhaust (PE) выбрасывает горячий воздух со стороны портов, что подходит для коридоров с горячими коридорами (hot aisle containment). Версия с Port-side Intake (PI) засасывает воздух со стороны портов. Выбор зависит от схемы охлаждения в вашем ЦОД.
Контакты
Отдел продаж:
+7 (499) 288-88-37
info@eddp.ru
Характеристики
|
Производитель
|
Cisco |
|
Тип:
|
Коммутатор |
|
Линейка
|
Cisco Nexus 9300 |
|
Позиционирование
|
Уровень агрегации, корпоративная сеть |
|
Управление:
|
Web-интерфейс, CLI, SNMP, Telnet, SSH |
|
Автоопределение MDI/X
|
Да |
|
Охлаждение:
|
4 × горячезаменяемых вентилятора |
|
Процессор:
|
Broadcom BCM56870 |
|
Максимальное количество VLANs
|
4094 |
|
ЖК-дисплей
|
Нет |
|
Power over Ethernet (PoE)
|
Нет |
|
Блок питания:
|
2 × 1200 Вт (резервируемый) |
|
Port Based Network Access Control
|
Да |
|
Объединение в стек
|
Да |
|
Тип кабеля
|
Cat5e, Cat6, Cat6A, одномодовое/многомодовое оптоволокно |
|
Объем таблицы MAC адресов
|
64000 |
|
Наличие консольного порта
|
Да |
|
Функции управления:
|
VLAN, QoS, STP/RSTP/MSTP, IGMP Snooping, Link Aggregation (LACP), ACL, VXLAN, EVPN |
|
Комплект поставки:
|
Коммутатор, кабель питания, монтажные ушки для стойки, документация |
|
Тип OS
|
Cisco NX-OS |
|
Потребление энергии
|
350 Вт |
|
Возможность монтажа в шкаф 19"
|
Да |
|
Крепление к стене
|
Нет |
|
Порты расширения:
|
Нет |
|
Уровень шума (дБ)
|
45 |
|
Корпус
|
Металл |
|
Индикаторы
|
Да |
|
Объем оперативной памяти
|
16 ГБ |
|
Поддержка Full Duplex
|
Да |
|
Объем Flash памяти
|
32 ГБ |
|
Поддержка резервирования линий
|
Да |
|
Автоопределение скорости порта
|
Да |
|
QoS
|
Да |
|
Port Trunking
|
Да |
|
Storm Control
|
Да |
|
Classless Inter-Domain Routing (CIDR)
|
Да |
|
Access Control List
|
Да |
|
Питание:
|
AC |
|
Максимальная длина кабеля (м)
|
100 |
|
Среднее время наработки на отказ(MTBF)
|
1,000,000 ч |
|
Совместимость
|
Cisco UCS C220 M5, C240 M5, C480 M5; Dell PowerEdge R740, R750, R640; HPE ProLiant DL380 Gen10, DL360 Gen10, DL560 Gen10; NetApp AFF A250, AFF A400, FAS8300; Pure Storage FlashArray//X50, //X70 |
|
Jumbo Frame:
|
9216 байт |
|
Пропускная способность интерфейса
|
1/10/25 Гбит/с (медные порты), 40/100 Гбит/с (аплинк) |
|
Длина кабеля (м)
|
100 |
|
Разъемы
|
RJ-45, SFP+, QSFP28, USB, консольный порт RJ-45 |
|
Поддержка коммутации 3-го уровня
|
Да |
|
Порты 10/100 Base
|
0 |
|
Порты 10/100/1000 Base
|
48 |
|
Порты 10/100/1000/10000 Base
|
0 |
|
Порты 10/100/1000/2500 Base
|
0 |
|
Порты SFP
|
48 |
|
Тип uplink-портов
|
6 × QSFP28 (40/100G) |
|
Частота процессора
|
1.2 ГГц |
|
Протоколы Ethernet
|
IEEE 802.3, 802.3u, 802.3ab, 802.3z, 802.3ae, 802.1Q, 802.1p, 802.3ad, 802.1D, 802.1w |
|
Количество ядер:
|
4 |
|
Внутренняя пропускная способность
|
2.56 Тбит/с |
|
Производительность маршрутизации
|
1.2 Тбит/с |
|
Влажность при хранении
|
5% - 95% (без конденсации) |
|
Рабочая температура:
|
от 0°C до 40°C |
|
Температура хранения
|
от -40°C до 70°C |
|
Влажность при эксплуатации
|
5% - 90% (без конденсации) |
|
Вес нетто
|
10.5 кг |
|
Вес брутто
|
12.5 кг |
|
Габариты
|
440 × 559 × 44 мм |
|
Сайт производителя
|
https://www.cisco.com |
|
Тип оборудования
|
Коммутатор |
|
Гарантия
|
12 месяцев |
|
Базовая единица
|
шт |
