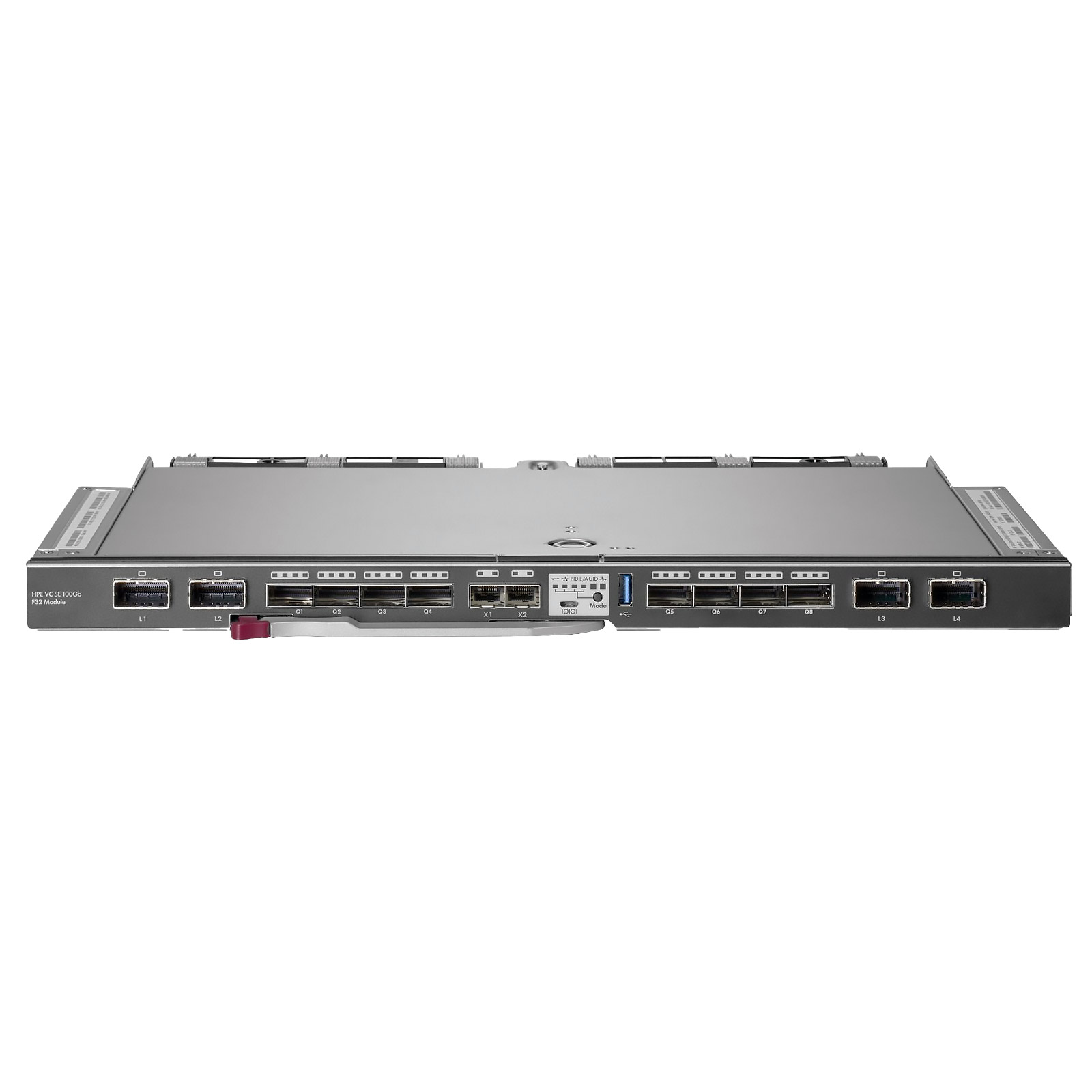

Модуль HPE 867796-B21 Virtual Connect SE 100Gb F32 Module for Synergy
Артикул:
867796-B21
Характеристики
Производитель
HPE
Тип:
Модуль
Линейка
HPE Synergy Virtual Connect
Позиционирование
Компонентная инфраструктура HPE Synergy, Composable Infrastructure
Все характеристики
230 806.14 руб./шт
Мало
-
+
В корзину
Купить в 1 клик
Рассчитать доставку
Сайт не является публичной офертой. Цены, доступность и комплектации товаров менеджер уточнит после оформления заказа.
Описание
Модуль 867796-B21 HPE Virtual Connect SE 100Gb F32 предназначен для построения конвергентной сетевой инфраструктуры в шасси HPE Synergy 12000. Устройство объединяет Ethernet 25/50/100G и Fibre Channel 32G в едином модуле с суммарной пропускной способностью 6,4 Тбит/с. 867796-B21 управляется через HPE OneView и поддерживает RoCE v1/v2 для разгрузки CPU при работе с хранилищами.
Применение и сценарии использования
Composable Infrastructure с HPE Synergy
Модуль 867796-B21 подключает compute-модули HPE Synergy к внешней SAN и IP-сети через единый физический интерфейс. HPE OneView автоматически провизионирует профили подключений при создании серверных профилей — без ручной настройки зонинга FC или VLAN.
Конвергенция Ethernet и FC в одном кабеле
FCoE транспортирует трафик FC 32G поверх Ethernet-аплинков 100G, исключая отдельную FC-коммутацию. Large Network Sets (LNS) управляют тысячами сетевых профилей без раздельной конфигурации каждого порта.
Высокопроизводительное хранение с RoCE
RoCE v2 разгружает CPU compute-модулей при работе с NVMe-массивами. Пропускная способность 25/50 Гбит/с от каждого CNA обеспечивает достаточную полосу для интенсивных нагрузок AI/ML.
Технические характеристики
- Артикул: 867796-B21
- Производитель: HPE
- Модель: Virtual Connect SE 100Gb F32 Module for Synergy
- Тип: Модуль коммутации для HPE Synergy 12000
- Суммарная пропускная способность: 6,4 Тбит/с
- Внешние аплинки: 2 × 100G QSFP28
- Даунлинки к CNA: до 12 × 25/50G (HPE Synergy 4820C/6820C)
- Протоколы: RoCE v1/v2, FCoE (32G FC), Large Network Sets (LNS)
- Управление: HPE OneView (Zero-Touch Provisioning)
- Монтаж: HPE Synergy 12000 Frame (отсеки Interconnect Bay)
- Консоль: Нет (управление через OneView)
- SNMP: Да
- Вес нетто: 3,0 кг
- Гарантия: 12 месяцев
Комплектация и установка
Стандартная комплектация: модуль 867796-B21, документация. Кабели QSFP28 и трансиверы для внешних аплинков приобретаются отдельно.
Рекомендации по размещению
Модуль устанавливается в отсеки Interconnect Bay шасси HPE Synergy 12000. Управление осуществляется исключительно через HPE OneView — убедитесь в наличии развёрнутого экземпляра OneView до установки. Рекомендуется устанавливать парами для резервирования.
Интеграция с инфраструктурой
Совместимость: HPE Synergy 12000 Frame; HPE Synergy 4820C CNA и 6820C CNA; HPE OneView 5.x+; 25/50/100G Ethernet; FCoE 32G; внешние FC SAN-коммутаторы Brocade и Cisco MDS.
Преимущества решения
- Конвергенция в одном модуле: Ethernet 100G и FC 32G без отдельных FC-коммутаторов.
- Zero-Touch Provisioning: HPE OneView автоматически настраивает сетевые профили при создании серверных.
- RoCE v2: разгрузка CPU при работе с NVMe-хранилищами и параллельными файловыми системами.
- 6,4 Тбит/с: достаточно для полной нагрузки всех вычислительных модулей Synergy 12000.
Вопросы и ответы
В каких шасси HPE устанавливается 867796-B21?
Исключительно в HPE Synergy 12000 Frame в отсеки Interconnect Bay. Модуль не является самостоятельным устройством и не устанавливается в стандартные 19″ стойки без шасси Synergy.
Какие CNA совместимы с 867796-B21?
HPE Synergy 4820C 10/25G CNA и HPE Synergy 6820C 25/50G CNA. Адаптеры устанавливаются в вычислительные модули Synergy и подключаются через внутреннюю шину шасси.
Как настраивается 867796-B21?
Исключительно через HPE OneView — прямого CLI-доступа к модулю нет. OneView предоставляет графический и API-интерфейс для управления VLAN-наборами, FC-зонингом и лицензированием.
Нужен ли отдельный FC-коммутатор при использовании 867796-B21?
Зависит от топологии. Модуль поддерживает FCoE, транспортируя FC-трафик поверх 100G Ethernet. Если внешняя SAN построена на FC (Brocade, Cisco MDS), потребуется FC-шлюз или FCoE-конвертер.
Контакты
Отдел продаж:
+7 (499) 288-88-37
info@eddp.ru
Характеристики
|
Производитель
|
HPE |
|
Тип:
|
Модуль |
|
Линейка
|
HPE Synergy Virtual Connect |
|
Позиционирование
|
Компонентная инфраструктура HPE Synergy, Composable Infrastructure |
|
Управление:
|
Управляемый |
|
Максимальное количество VLANs
|
0 |
|
Объем таблицы MAC адресов
|
0 |
|
Наличие консольного порта
|
Нет |
|
Вес (кг)
|
0 |
|
Возможность монтажа в шкаф 19"
|
Нет |
|
Уровень шума (дБ)
|
0 |
|
Поддержка Full Duplex
|
Да |
|
Максимальная длина кабеля (м)
|
0 |
|
Совместимость
|
HPE Synergy 12000 Frame; HPE Synergy 4820C CNA; HPE Synergy 6820C CNA; HPE OneView; RoCE v1/v2; FCoE (32 Gb FC); 25/50/100 Gb Ethernet; Large Network Sets (LNS) |
|
Пропускная способность интерфейса
|
100 Гбит/с аплинк; 25/50 Гбит/с даунлинк до compute модулей |
|
Длина кабеля (м)
|
0 |
|
Поддержка коммутации 3-го уровня
|
Нет |
|
Порты 10/100 Base
|
0 |
|
Порты 10/100/1000 Base
|
0 |
|
Порты 10/100/1000/10000 Base
|
0 |
|
Порты 10/100/1000/2500 Base
|
0 |
|
Порты SFP
|
0 |
|
Внутренняя пропускная способность
|
6,4 Тбит/с |
|
Вес нетто
|
3,0 кг |
|
Тип оборудования
|
Модуль коммутации для HPE Synergy |
|
Гарантия
|
12 месяцев |
|
Базовая единица
|
шт |
