Huawei 98011851_BSWK2 коммутатор

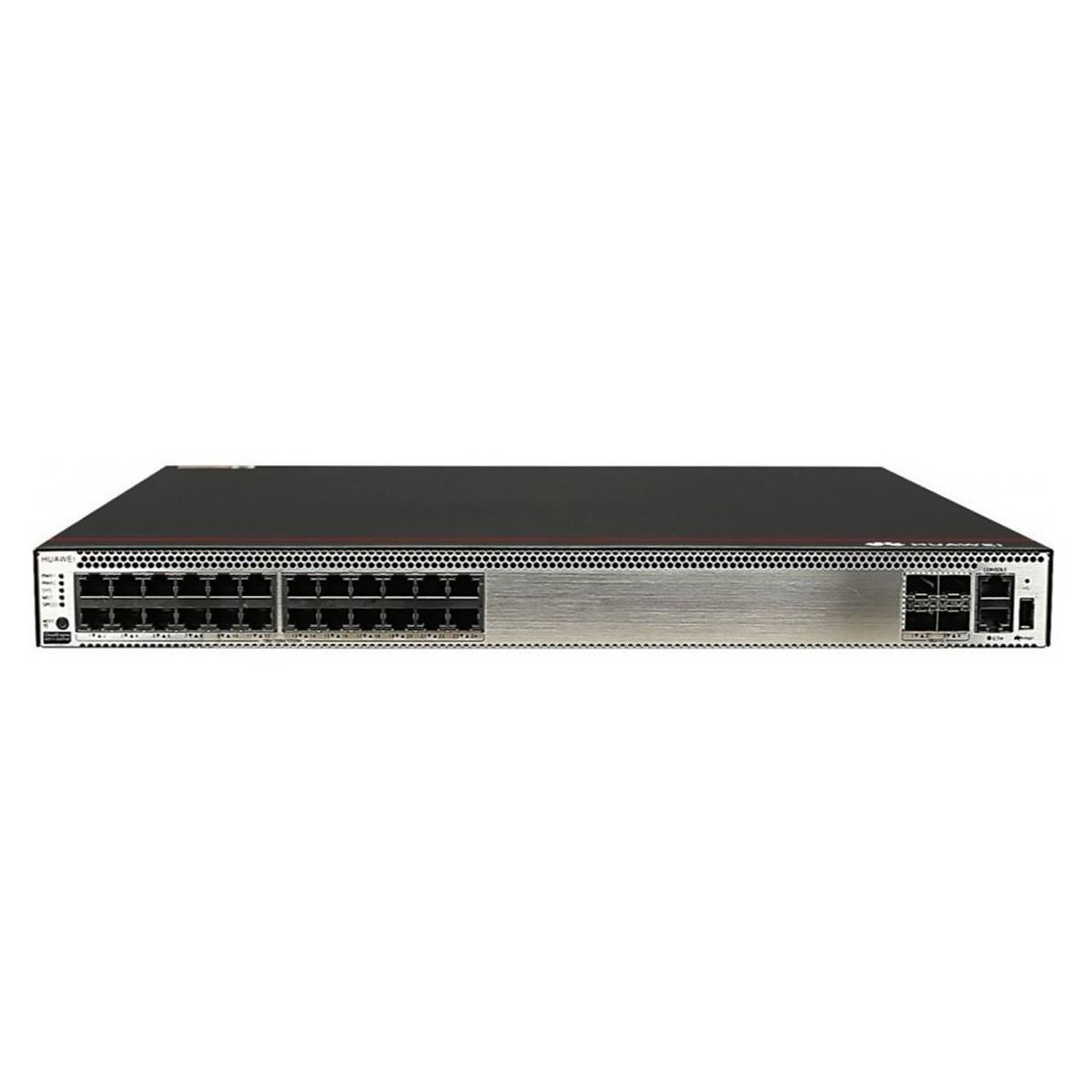

Коммутатор Huawei S5731-S24T4X из линейки S5700 предлагает двадцать четыре гигабитных порта и четыре аплинка 10G SFP+. Это управляемая модель L3, предназначенная для построения корпоративных сетей на уровне доступа и агрегации. Он не поддерживает PoE, что стоит учитывать при планировании питания оконечных устройств. Артикул 98011851_BSWK2 представляет собой сбалансированное решение для офисов и ЦОДов среднего размера, где требуется высокая пропускная способность и гибкость настройки.

Применение и сценарии использования

Корпоративная сеть уровня доступа

Коммутатор 98011851_BSWK2 устанавливается в серверных стойках для подключения рабочих станций, IP-телефонов (при использовании инжекторов) и локальных серверов. Двадцать четыре порта 1GbE с автоопределением MDIX и скорости позволяют быстро развернуть сеть в офисах среднего размера. Благодаря поддержке VLAN и QoS трафик можно сегментировать и приоритизировать.

Агрегация трафика

Четыре порта 10G SFP+ используются для аплинка к вышестоящему оборудованию или для объединения нескольких коммутаторов в стек. Это даёт возможность наращивать сеть без потери производительности. Агрегация каналов LACP и поддержка Jumbo Frames до 9216 байт делают этот сценарий особенно эффективным для передачи больших объёмов данных.

Работа в смешанной среде

Устройство поддерживает полный стек протоколов IPv4 и IPv6, а также динамическую маршрутизацию (RIP). Это позволяет использовать его в сетях, где требуется маршрутизация между подсетями. Консольный порт и управление через CLI или Web-интерфейс упрощают первоначальную настройку.

Технические характеристики

• Модель: Huawei S5731-S24T4X, артикул 98011851_BSWK2
• Порты: 24 × 10/100/1000BASE-T (RJ45) + 4 × 10GE SFP+ (аплинк)
• Внутренняя пропускная способность: 672 Гбит/с
• Таблица MAC-адресов: 32 000 записей
• Буфер пакетов: 12 МБ
• Jumbo Frame: до 9216 байт
• Макс. количество VLAN: 4094
• PoE: не поддерживается
• Управление: CLI, Web, SNMP, Telnet
• Процессор: ARM Cortex-A9, 2 ядра, 1.2 ГГц
• ОЗУ: 2 ГБ, Flash: 1 ГБ
• Охлаждение: воздушное, уровень шума 57.5 дБ
• Рабочая температура: от -5°C до +45°C
• Потребление: 114 Вт (в комплекте блок питания)
• Габариты: 442 × 43.6 × 420 мм, вес 6.5 кг
• Монтаж в 19″ стойку: да (крепёж в комплекте)

Функции управления и безопасности

Управление сетью

Коммутатор работает под управлением Huawei VRP. Доступен полный набор инструментов: CLI, Web-интерфейс, SNMP (v1/v2c/v3) и Telnet. Для автоматизации можно использовать скрипты и систему централизованного мониторинга. Поддержка DHCP-сервера упрощает раздачу IP-адресов в локальной сети.

Безопасность и контроль доступа

Реализована аутентификация 802.1X (Port-Based Network Access Control), списки доступа ACL и Web-аутентификация (WAC). Функция Storm Control защищает от широковещательных штормов. Зеркалирование портов (SPAN) позволяет анализировать трафик с помощью снифферов. Все эти механизмы включены в стандартную поставку.

Качество обслуживания (QoS)

Поддерживаются очереди приоритетов на основе 802.1p и DSCP. Можно ограничивать полосу пропускания для отдельных приложений или VLAN. Это критически важно для VoIP и видеоконференций.

Производительность и масштабируемость

Маршрутизация L3

Коммутатор относится к третьему уровню и поддерживает динамическую маршрутизацию (RIP, статика). Производительность маршрутизации составляет 85 миллионов пакетов в секунду. Этого достаточно для агрегации трафика от нескольких сотен клиентов без задержек.

Стекирование

Модель поддерживает объединение в стек до четырёх устройств через порты SFP+. Это позволяет управлять несколькими коммутаторами как единым целым, увеличивая количество портов до 96 и общую пропускную способность до 2.6 Тбит/с. Резервирование линий (STP/RSTP/MSTP) и агрегация LACP обеспечивают отказоустойчивость.

Расширение функциональности

Предусмотрен слот для дополнительного модуля расширения. Это даёт возможность добавить порты 25GbE или 40GbE в будущем без замены оборудования. Встроенный блок питания рассчитан на 114 Вт, что оставляет запас для установки дополнительных модулей.

Преимущества решения

• Гибкость конфигурации — управление через CLI и Web, поддержка скриптов автоматизации, полный набор протоколов маршрутизации. Модель 98011851_BSWK2 легко адаптируется под любые задачи.
• Надёжность — среднее время наработки на отказ (MTBF) составляет 57.73 лет, что подтверждает ресурс для круглосуточной работы.
• Масштабируемость — стекирование, слот расширения и поддержка Jumbo Frames позволяют адаптировать сеть под растущие потребности.
• Экономичность — отсутствие PoE снижает энергопотребление, а возможность использовать недорогие медные кабели Cat5e сокращает затраты на инфраструктуру.
• Простая установка — монтажные ушки, кабель питания и документация в комплекте. Для базовой настройки достаточно Web-интерфейса.
