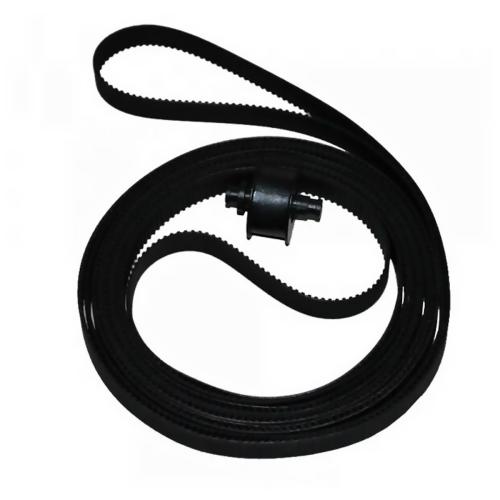

HP Q5669-60673 ремень

Приводной ремень Q5669-60673 для широкоформатных принтеров HP DesignJet отвечает за точное перемещение каретки с печатающей головкой. Оригинальная деталь Q5669-60673 гарантирует корректную позицию каретки на каждом проходе, что напрямую влияет на чёткость линий и отсутствие полос на отпечатке. Это один из немногих расходных элементов, который лучше не заменять аналогом, ведь от его жёсткости и степени износа зависит геометрия печати.

Конструкция и принцип работы

Ремень выполнен в виде замкнутой зубчатой ленты, которая соединяет двигатель позиционирования с кареткой. Внутренняя поверхность имеет армирующий корд, предотвращающий растяжение под нагрузкой. Благодаря этому элемент сохраняет стабильную длину даже при интенсивной эксплуатации в режиме непрерывной печати.

В паре с энкодерной лентой ремень обеспечивает обратную связь для сервопривода. Когда двигатель вращается, зубцы ремня входят в зацепление со шкивом и перемещают каретку с высокой точностью. Люфт или проскальзывание здесь исключены, если деталь не изношена.

Применение и сценарии использования

Для каких принтеров подходит

Деталь совместима с моделями HP DesignJet Z2100, Z3100, Z3200, а также с сериями T610, T770 и T1200. Эти устройства используются в архитектурных бюро, типографиях и отделах инженерных коммуникаций для вывода чертежей, планов и постеров. Указанный ремень Q5669-60673 рассчитан на стандартные форматы печати до 24 дюймов, что покрывает большинство задач в этих сферах.

Когда требуется замена

Основные признаки износа – появление вертикальных полос на отпечатке, смещение изображения относительно предыдущего прохода, а также посторонний скрип при движении каретки. Если визуальный осмотр показал трещины или расслоение зубьев, тянуть с заменой не стоит – это может привести к повреждению энкодерной ленты.

Технические характеристики

• Тип: приводной ремень каретки
• Ширина: 24 дюйма (соответствует формату печати)
• Назначение: перемещение каретки с печатающей головкой
• Совместимость: HP DesignJet Z2100, Z3100, Z3200, T610, T770, T1200
• Вес брутто: 67 гр.
• Артикул: Q5669-60673

Обратите внимание: ремень не подходит для моделей с шириной печати 42 или 60 дюймов – там используется более длинная лента. Перед покупкой сверьте маркировку на старой детали с указанным артикулом.

Преимущества решения

• Оригинальная деталь HP, а не сторонний аналог – значит, геометрия зубьев и жёсткость точно соответствуют заводским параметрам. Это исключает сюрпризы при установке.
• Армирующий корд предотвращает вытягивание, что особенно важно при частых реверсах каретки в режиме высокого качества. Данная модель сохраняет натяжение даже после длительных простоев.
• Простая установка: достаточно снять старый ремень, надеть новый на шкивы и отрегулировать натяжение. Среднее время замены – 15–20 минут.
• Ресурс работы при стандартной нагрузке – не менее 5 000 часов, что подтверждено практикой сервисных центров.
