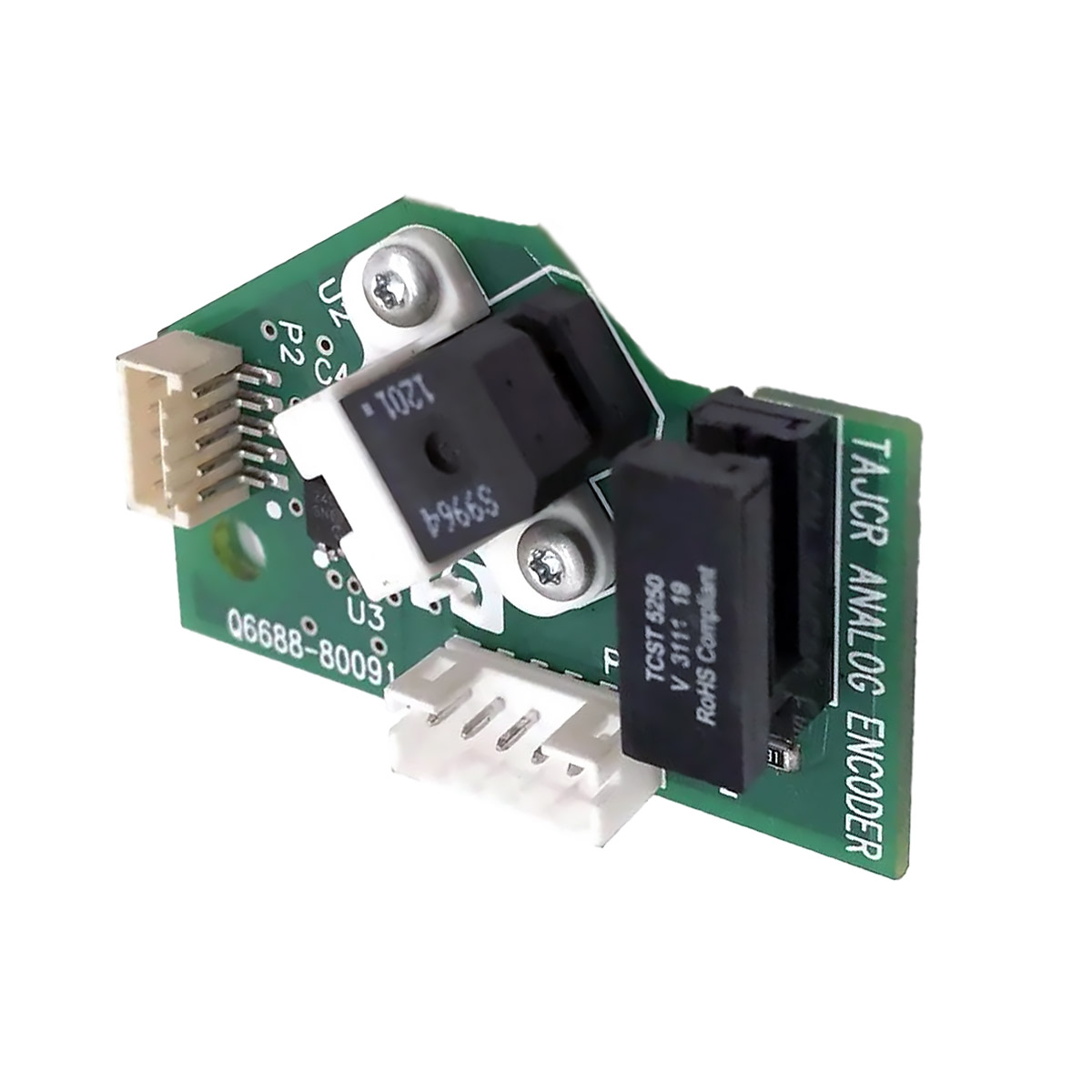

HP CR647-67023 датчик

Датчик энкодера HP CR647-67023 — это компонент, отвечающий за точное позиционирование каретки в широкоформатных принтерах HP DesignJet. Модель CR647-67023 считывает метки с энкодерной ленты и передаёт данные в систему управления, что напрямую влияет на чёткость печати и отсутствие полос. В этой статье разберём, как работает этот узел, какие неисправности он вызывает и как правильно его заменить.

Назначение и принцип работы

Основная задача датчика — контроль перемещения печатающей каретки вдоль направляющей. Он фиксирует оптические метки на энкодерной ленте и преобразует их в электрические импульсы. На основе этих данных блок управления определяет текущую позицию каретки и корректирует её движение.

При загрязнении или выходе из строя датчика нарушается обратная связь. Это приводит к характерным симптомам: смещение изображения, горизонтальные полосы, ошибки позиционирования и остановка печати с сообщением о сбое каретки. Важно понимать, что проблема часто кроется именно в этом небольшом элементе, а не в более сложной механике.

Датчик работает в паре с энкодерной лентой. Если лента повреждена или на ней есть посторонние частицы, даже исправный датчик не сможет корректно считывать данные. Поэтому при диагностике всегда проверяют оба элемента в связке.

Совместимость и установка

Датчик разработан для линейки широкоформатных принтеров HP DesignJet. Производитель указывает совместимость со следующими моделями: T790, T795, T1200, T1300. Это популярные устройства для инженерной печати, которые используются в архитектурных бюро, строительных компаниях и проектных организациях.

Установка занимает не более 15 минут и не требует специального инструмента, кроме крестовой отвёртки. Последовательность действий:

• Отключить принтер от сети и снять левую боковую панель (или верхний кожух, в зависимости от модели).
• Отсоединить шлейф от старого датчика, аккуратно поддев фиксатор.
• Выкрутить два винта, крепящих датчик к каретке.
• Установить новый компонент, затянуть винты и подключить шлейф.
• Собрать корпус и выполнить тестовую печать.

Обратите внимание: после замены может потребоваться калибровка энкодера. В большинстве случаев она выполняется автоматически при включении, но в редких ситуациях нужно запустить её вручную через сервисное меню.

Технические характеристики

• Тип: оптический датчик энкодера
• Применение: широкоформатные принтеры HP DesignJet
• Интерфейс подключения: шлейф, разъём на плате каретки
• Артикул: CR647-67023
• Аналог (OEM): CK837-67020
• Совместимые модели: HP DesignJet T790, T795, T1200, T1300

Параметр «Аналог» означает, что CK837-67020 — это более новая ревизия или альтернативный каталожный номер. Оба варианта взаимозаменяемы и подходят для перечисленных выше принтеров. При заказе уточняйте у поставщика, какая версия доступна на складе.

Преимущества решения

Использование оригинального датчика CR647-67023 гарантирует стабильную работу принтера в течение длительного времени. Неоригинальные аналоги часто имеют менее чувствительный оптический элемент, что приводит к ошибкам считывания при высокой скорости печати.

Ещё одно преимущество — точное соответствие посадочным размерам. Это исключает люфт и неправильное позиционирование, которые могут возникнуть при установке универсальных запчастей. Кроме того, оригинальный компонент проходит контроль качества на заводе HP, поэтому вероятность брака минимальна.

При замене на этот датчик пользователи отмечают, что принтер снова печатает без полос и ошибок. Устройство работает тихо и не требует дополнительной настройки после завершения калибровки. Если соблюдать условия эксплуатации, датчик служит несколько лет без нареканий.
