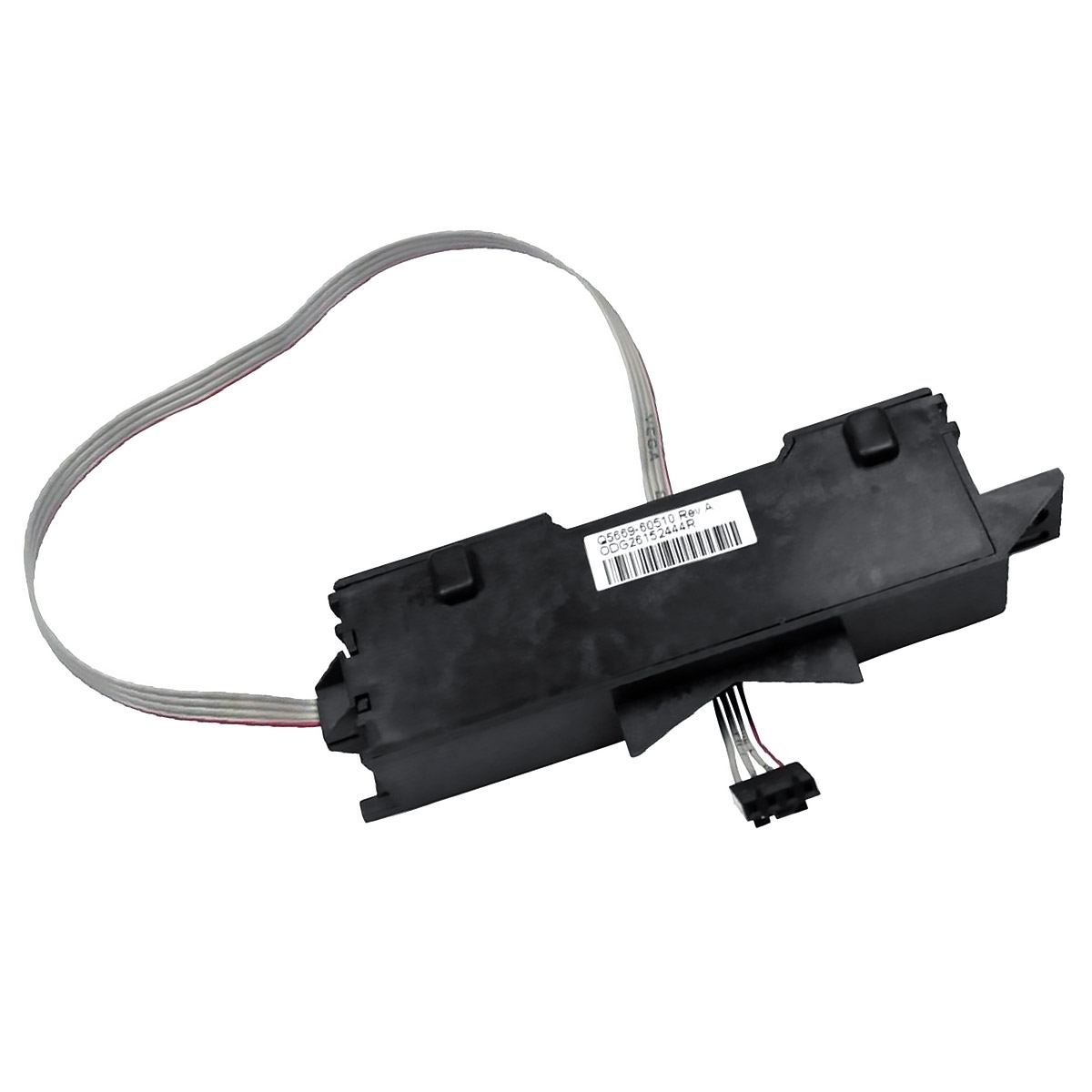

HP Q5669-60666 датчик

Датчик протечки чернил Q5669-60666 контролирует герметичность чернильной системы в широкоформатных принтерах HP DesignJet. Эта модель Q5669-60666 помогает вовремя обнаружить утечку и предотвратить повреждение печатающей головки и внутренних узлов. Датчик подходит для ряда популярных плоттеров HP, включая серии T1200, T770, T2300, T3100 и Z2100.

Устройство и принцип работы

Конструкция датчика представляет собой небольшой электронный модуль, который устанавливается в лоток для сбора отработанных чернил или в зоне сервисной станции. Принцип действия основан на изменении электрической проводимости между контактами: когда чернила попадают в контрольную зону, сопротивление меняется, и модуль отправляет сигнал на плату управления.

Полученный сигнал инициирует остановку печати и вывод предупреждения на дисплей принтера. Это позволяет оператору быстро среагировать, протереть область утечки и заменить впитывающий материал. Без такого контроля чернила могут проникнуть в электрические разъемы или на плату, что приведет к дорогостоящему ремонту.

Применение и сценарии использования

Основное назначение – защита принтера от последствий протечки чернил. Датчик полезен при интенсивной работе с большими объемами печати, когда расход чернил высокий, а вероятность переполнения абсорбера возрастает. Также он критически важен при использовании неоригинальных расходных материалов, которые иногда протекают из-за нестабильного давления в картридже.

Модуль работает в паре с сервисной станцией и системой подачи чернил. При замене впитывающей губки или чистке лотка необходимо проверить состояние датчика и при необходимости очистить его контакты от загрязнений. Установка нового модуля Q5669-60666 занимает не более 10 минут и не требует специального инструмента.

Для принтеров HP DesignJet T1200 и T770 датчик является стандартным элементом системы контроля. В моделях T2300 и T3100 он также отвечает за мониторинг состояния сервисной станции. Плоттер Z2100 использует аналогичный модуль, но с немного другой прошивкой, однако посадочные размеры и разъем полностью совпадают.

Технические характеристики

Ниже приведены основные параметры датчика протечки чернил для широкоформатных принтеров HP.

• Тип: датчик наличия жидкости (протечки)
• Совместимость: HP DesignJet T1200, T770, T2300, T3100, Z2100
• Технология печати: струйная
• Интерфейс подключения: разъем на плате сервисной станции
• Вес брутто: 167 гр.
• Артикул: Q5669-60666

Датчик рассчитан на работу при температуре от 5 до 40°C и относительной влажности до 80%. Рабочее напряжение питания составляет 3,3 В постоянного тока. Срок службы модуля не ограничен, но при попадании чернил на контакты рекомендуется замена, чтобы избежать ложных срабатываний.

Преимущества решения

Главное достоинство этого датчика – своевременное обнаружение утечки на ранней стадии. Это помогает избежать сложного ремонта и продлевает срок службы принтера. Модуль работает автономно и не требует калибровки после установки.

Еще один плюс – простота диагностики. Если принтер сообщает об ошибке протечки, но визуально чернил нет, достаточно проверить контакты датчика и очистить их спиртом. В большинстве случаев это решает проблему без замены модуля. Однако если контакты окислились, лучшим решением будет установить новый датчик Q5669-60666.

Надежность модуля подтверждена длительной эксплуатацией в коммерческих типографиях. Корпус устойчив к воздействию чернил на водной основе и не теряет герметичность при перепадах температур. Также стоит отметить, что датчик универсален для пяти моделей плоттеров, что упрощает складское хранение запасных частей.
