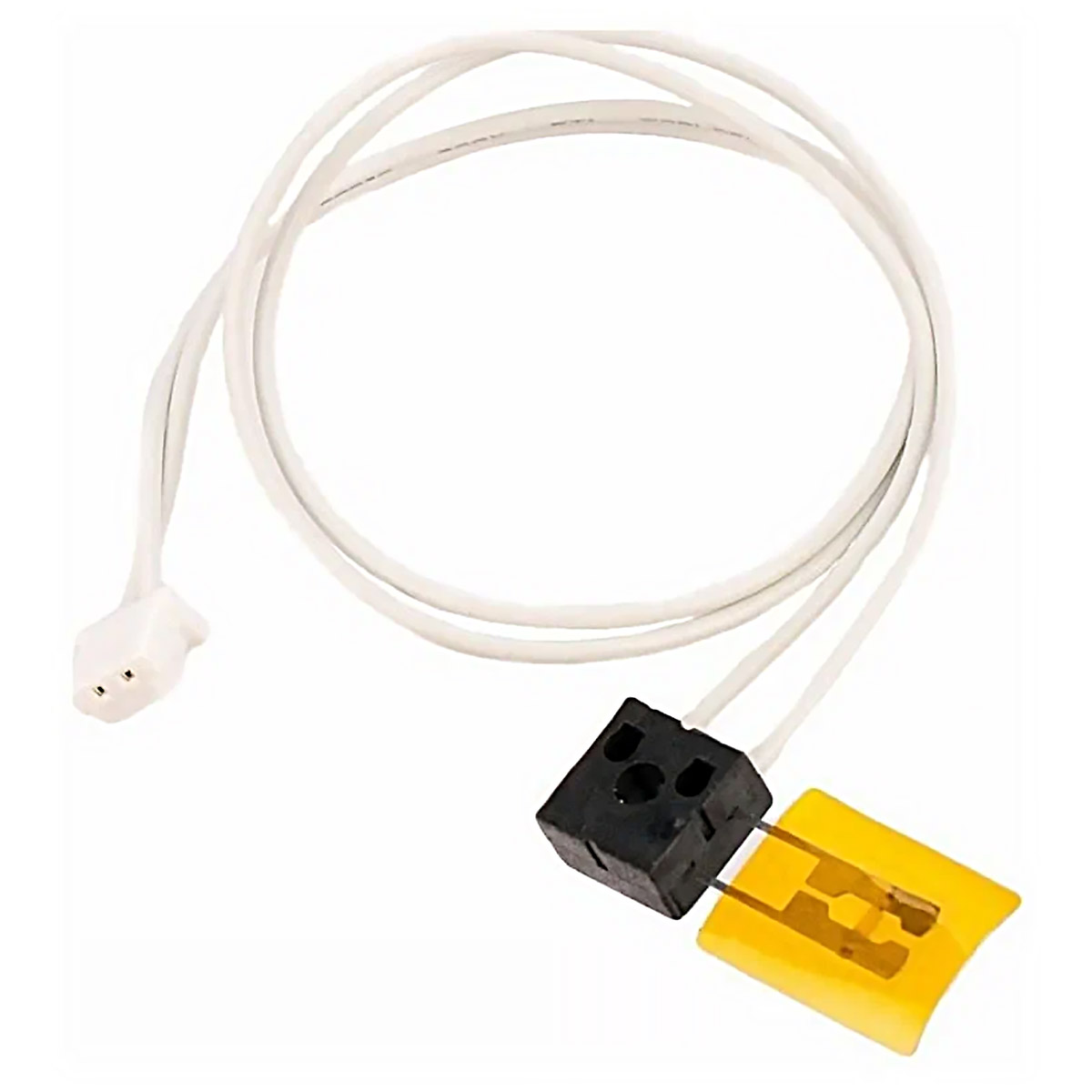

Ricoh AW100088 температурный датчик, оригинал

Термодатчик Ricoh AW100088 (THERMISTOR — FUSING) контролирует температуру узла термозакрепления в лазерных принтерах и МФУ. Артикул AW100088 — это оригинальный термистор, который устанавливается непосредственно на печку и передаёт точные показания нагрева в управляющую плату. Без корректной работы этого элемента аппарат не сможет поддерживать стабильную температуру закрепления тонера, что приведёт к дефектам печати.

Назначение и принцип работы

Термистор — это резистор, сопротивление которого меняется в зависимости от температуры. В узле термозакрепления он выполняет роль обратной связи: контроллер получает данные о реальном нагреве вала или плёнки и корректирует мощность нагревательного элемента. Если датчик выходит из строя, принтер либо уходит в ошибку, либо печатает с непрогретым тонером — изображение получается бледным и осыпается.

Данный термодатчик рассчитан на рабочие температуры, характерные для лазерной печати (обычно 150–220 °C). Он устанавливается в штатное посадочное место узла термозакрепления и подключается к разъёму на плате управления.

Совместимость

Датчик температуры AW100088 подходит для следующих моделей техники Ricoh:

• Ricoh Aficio 2060
• Ricoh Aficio 2075

Перед заменой рекомендуется сверить артикул с сервисной документацией конкретного аппарата. Несмотря на внешнее сходство термисторов разных серий, электрические параметры могут отличаться — установка неподходящего датчика приведёт к некорректной работе печки.

Применение и сценарии использования

Сервисное обслуживание офисной техники

Датчик AW100088 востребован при плановом и аварийном ремонте МФУ Ricoh. Типичный сценарий — появление кода ошибки, связанного с перегревом или недостаточным нагревом печки. Мастер проверяет целостность термистора мультиметром, сверяет сопротивление при комнатной температуре с эталонным значением и при отклонении меняет деталь.

Восстановление после износа

Со временем на поверхности термистора накапливается тонер и пыль, а сам чувствительный элемент деградирует. Это приводит к «плавающей» температуре: аппарат то недогревает, то уходит в защиту. Замена датчика возвращает стабильность печки и устраняет дефекты в виде слабого закрепления тонера.

Профилактика при замене печки

Если узел термозакрепления меняется целиком или перебирается, термистор часто ставят новый — это недорогая страховка от повторного ремонта. Особенно актуально для аппаратов с большим пробегом, где старый датчик уже выработал ресурс.

Технические характеристики

• Артикул: AW100088
• Тип: термистор (термодатчик)
• Назначение: контроль температуры узла термозакрепления (печки)
• OEM P/N: AW100088
• Марка: Ricoh
• Наименование: THERMISTOR — FUSING
• Технология печати: лазерная
• Совместимость: Ricoh Aficio 2060, Aficio 2075
• Вид запасной части: датчик

Преимущества решения

• Оригинальное качество Ricoh. Термистор AW100088 изготовлен по спецификации производителя, поэтому его температурная кривая точно соответствует ожиданиям контроллера печки.
• Точность показаний. Стабильное сопротивление и предсказуемая реакция на нагрев обеспечивают корректную работу системы термоконтроля.
• Простая установка. Деталь встаёт в штатное место без доработок и подключается к существующему разъёму.
• Доступная цена. Стоимость датчика несопоставима с ценой узла термозакрепления в сборе, а ресурс аппарата продлевается на сотни тысяч отпечатков.
• Совместимость с двумя популярными моделями. Один артикул закрывает потребности парка Aficio 2060 и 2075.

Рекомендации по установке

Перед заменой отключите аппарат от сети и дайте печке остыть — рабочая температура узла превышает 150 °C. Снимайте старый термистор аккуратно, не повреждая хрупкие проводники. Новый датчик устанавливайте без усилия, чтобы не сломать чувствительный элемент. После сборки проверьте сопротивление мультиметром и убедитесь, что оно соответствует паспортному значению при комнатной температуре.

После включения аппарата полезно выполнить тестовую печать и проследить за поведением печки: отсутствие ошибок и равномерное закрепление тонера говорят о корректной работе замены.
